Клеточный цикл

Схема клеточного цикла

Схемы клеточного цикла с подписями или пустые: G1, S, G2 и M с G0, три контрольные точки с парами циклин-CDK, митоз и цитокинез, а также версия для онкологии. Сделаны для школьной биологии и исследований рака.

Примеры схем клеточного цикла

Реальные рендеры по их промптам: клеточный цикл с подписями и фазами в масштабе 24 часов, простой цикл для рабочего листа, контрольные точки с циклин–CDK и пустой вариант. Щелчок загружает промпт для правки.

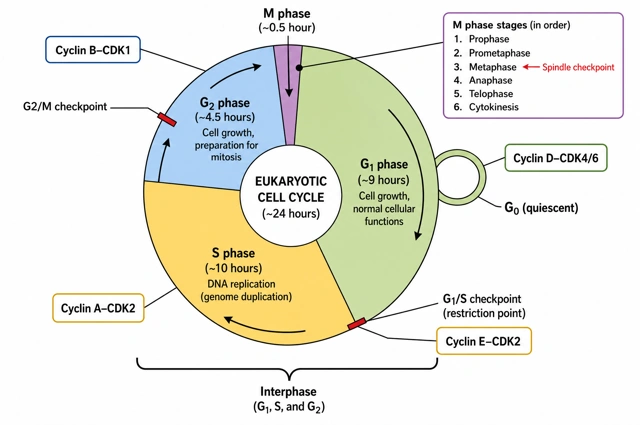

Цикл со всеми подписями

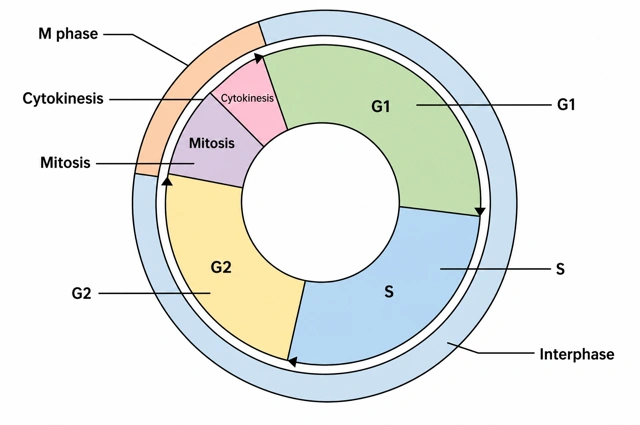

Простой цикл для рабочего листа

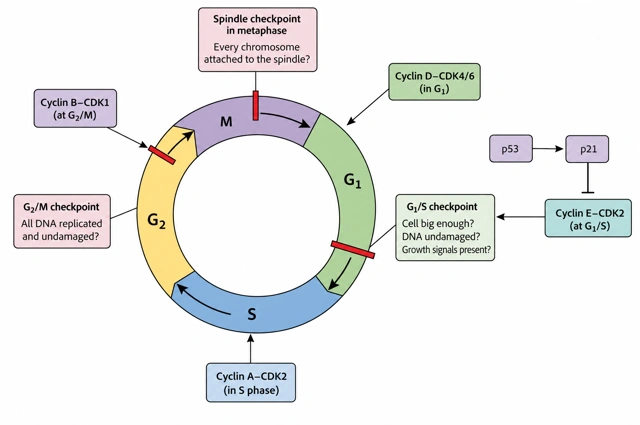

Контрольные точки и циклин–CDK

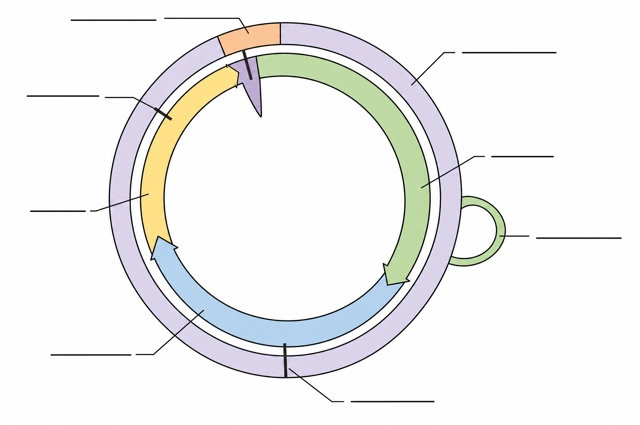

Пустой для подписей

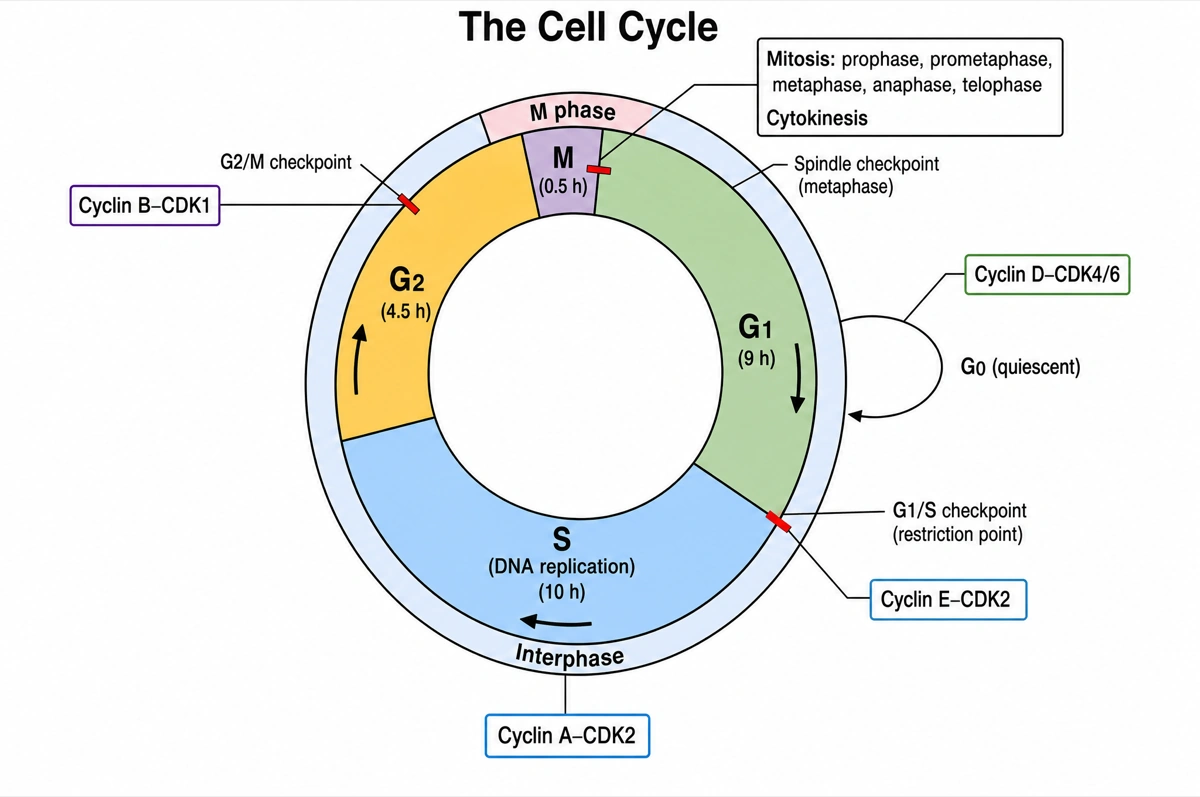

Схема клеточного цикла с подписями: круг из дуг G1, S, G2 и M, интерфаза выделена скобкой, G0 ответвляется от G1, контрольные точки G1/S, G2/M и веретена, пары циклин D–CDK4/6, циклин E–CDK2, циклин A–CDK2 и циклин B–CDK1
G1, S, G2 и M в пропорциях 24-часового цикла клетки человека, интерфаза выделена скобкой на внешнем кольце, три контрольные точки отмечены красным, каждая пара циклин–CDK стоит у перехода, который она запускает.

Как читать подписанную схему клеточного цикла: 24 часа в одном круге

Начните с узкого сектора M наверху и идите по стрелкам по часовой стрелке. Каждая дуга нарисована по числу часов в скобках.

  1. 1

    Фаза M (0,5 ч)

    Митоз от профазы до телофазы, затем цитокинез; две дочерние клетки вступают в G1.

  2. 2

    G1 (9 ч), сбоку G0

    Клетка растёт под управлением циклина D–CDK4/6; клетка, которая перестаёт делиться, уходит в петлю G0.

  3. 3

    Контрольная точка G1/S → S (10 ч)

    После точки рестрикции циклин E–CDK2 запускает репликацию ДНК, а циклин A–CDK2 её продолжает.

  4. 4

    G2 (4,5 ч) → контрольная точка G2/M

    Когда ДНК полностью скопирована и не повреждена, циклин B–CDK1 снова переводит клетку в M.

Интерфаза, цитокинез, контрольные точки: какая схема клеточного цикла вам нужна

Круг выше — полная версия. На большинстве уроков и в большинстве статей используют его часть или рисуют тот же цикл по-другому.

Схема интерфазы

G1, S и G2 в виде трёх клеток, а не трёх дуг. Ядро остаётся целым, хроматин деспирализован, отдельных хромосом не видно: меняется содержимое клетки. В G1 клетка растёт, в S каждая хромосома копируется в две сестринские хроматиды и удваивается центросома, в G2 у клетки две центросомы и она синтезирует белки для митоза. Интерфаза занимает около 23,5 из 24 часов, поэтому клетка под микроскопом обычно находится именно в ней.

Фазы клеточного цикла с рисунками клетки

Кольцо с маленьким рисунком клетки в каждой фазе: небольшая клетка в G1, удвоение хромосом в S, более крупная клетка с двумя центросомами в G2, спирализованные хромосомы в M, две дочерние клетки после цитокинеза. Попросите «клетку в каждой фазе», иначе инструмент нарисует обычное подписанное кольцо.

Клеточный цикл в виде круговой диаграммы

Секторы по доле времени в каждой фазе. Для 24-часового цикла клетки человека это G1 135°, S 150°, G2 67,5°, M 7,5°. В лабораторной работе с корешком лука секторы получают из подсчёта: доля клеток в каждой фазе, умноженная на длительность цикла, даёт оценку продолжительности этой фазы. Дайте инструменту свои подсчёты или часы, и он построит секторы по ним.

Клеточный цикл и митоз

Круг, в котором узкий сектор M развёрнут в ряд клеток: профаза, прометафаза, метафаза, анафаза, телофаза, затем цитокинез. Так схема митоза встраивается в цикл; митоз делит ядро и занимает лишь полчаса из 24.

Контрольные точки клеточного цикла

Три контрольные точки в виде ворот, у каждой подписано, что она проверяет: G1/S (размер клетки, питательные вещества, ростовые сигналы, повреждения ДНК; здесь действуют p53, p21 и Rb), G2/M (ДНК полностью реплицирована и не повреждена) и контрольная точка веретена в метафазе (каждая кинетохора прикреплена к нитям от противоположных полюсов). Добавьте пары циклин–CDK, если урок касается регуляции.

Цитокинез в животной и растительной клетке

Разделение цитоплазмы в конце M, нарисованное для обоих типов клеток. В животной клетке сократительное кольцо из актиновых филаментов стягивается на месте бывшей метафазной пластинки и перешнуровывает клетку надвое по борозде деления. В растительной клетке пузырьки Гольджи собираются в плоскости метафазной пластинки и сливаются в клеточную пластинку, которая растёт от центра к краям и становится новой клеточной стенкой между дочерними клетками.

Клеточный цикл раковой клетки

Нормальный цикл без тормозов: мутантный p53, который больше не останавливает клетку с повреждённой ДНК, утраченный Rb, который больше не держит переход G1/S закрытым, и онкоген, посылающий ростовой сигнал, который никогда не выключается. Попросите перечеркнуть отказавшие контрольные точки, чтобы отличие от нормального круга было видно с первого взгляда.

Клеточный цикл: простая схема или рисунок

Две части, интерфаза и митотическая фаза, или четыре фазы G1, S, G2 и M без контрольных точек и циклинов. Чистый контурный рисунок, который ученики могут перерисовать от руки. Напишите «без регуляторов», и в круге останется четыре-пять подписей.

Фазы клеточного цикла

Фазы и контрольные точки, которые обычно показывает подписанная схема клеточного цикла: что происходит в каждой и что её запускает или проверяет. Это содержание по умолчанию, если не попросить иное.

ФазаЧастьЧто происходитЧем запускается или проверяется
G0Вне циклаПокой: клетка выполняет свою работу, не готовясь к делениюРостовые сигналы возвращают её в G1
G1ИнтерфазаКлетка растёт и накапливает материалы и энергию для репликации ДНКЦиклин D–CDK4/6
Контрольная точка G1/SКонец G1Проверяет размер, запасы, ростовые сигналы и повреждения ДНК; точка рестрикцииp53, p21, Rb; циклин E–CDK2 пропускает клетку
S (синтетическая)ИнтерфазаДНК реплицируется в сестринские хроматиды; удваивается центросомаЦиклин A–CDK2
G2ИнтерфазаКлетка синтезирует белки, нужные для митозаНакапливается циклин B–CDK1
Контрольная точка G2/MКонец G2Проверяет, что вся ДНК реплицирована и не поврежденаЦиклин B–CDK1 запускает вход в митоз
ПрофазаФаза M (митоз)Хромосомы конденсируются; начинает формироваться веретеноЦиклин B–CDK1
ПрометафазаФаза M (митоз)Ядерная оболочка распадается; кинетохоры прикрепляются к нитям веретенаЦиклин B–CDK1
МетафазаФаза M (митоз)Хромосомы выстраиваются в метафазной пластинкеКонтрольная точка веретена
АнафазаФаза M (митоз)Сестринские хроматиды расходятся к противоположным полюсамAPC/C, когда условие точки веретена выполнено
ТелофазаФаза M (митоз)Ядерные оболочки восстанавливаются; хромосомы деконденсируются—
ЦитокинезФаза MДелится цитоплазма: борозда деления у животных клеток, клеточная пластинка у растительных—

Дуги следуют длительности: в клетке человека с 24-часовым циклом G1 ≈ 9 ч, S ≈ 10 ч, G2 ≈ 4,5 ч, M ≈ 0,5 ч. Длительность зависит от типа клеток — укажите цифры из вашего курса, и будут нарисованы они.

Что такое клеточный цикл?

Клеточный цикл — упорядоченная последовательность событий, в ходе которой эукариотическая клетка растёт, удваивает ДНК и делится на две одинаковые дочерние клетки: интерфаза (G1, S и G2), затем митотическая фаза (M) — митоз и цитокинез; контрольные точки на переходах G1/S, G2/M и в метафазе останавливают цикл, пока условия не станут подходящими. Комплексы циклин–CDK переводят клетку из одной фазы в следующую.

Коротко

  • Интерфаза занимает почти всё время. В быстро делящихся клетках человека с 24-часовым циклом G1 длится около 9 часов, S — около 10, G2 — около 4,5, а M — лишь около получаса; поэтому на правильной схеме M — узкий сектор.
  • ДНК удваивается один раз, в фазе S. Каждая хромосома реплицируется в две сестринские хроматиды, соединённые в центромере, удваивается и центросома; G1 и G2 — периоды роста и подготовки по обе стороны от S.
  • Цикл охраняют три контрольные точки. Точка G1 (точка рестрикции) проверяет размер, запасы, ростовые сигналы и повреждения ДНК; точка G2/M — полностью ли и без повреждений реплицирована ДНК; точка веретена задерживает анафазу, пока каждая кинетохора не прикреплена к нитям от обоих полюсов.
  • Циклины приходят и уходят, CDK остаются. Количество CDK довольно постоянно, а уровень циклинов колеблется: циклин D–CDK4/6 в начале G1, циклин E–CDK2 на переходе G1/S, циклин A–CDK2 в фазе S и циклин B–CDK1 на переходе G2/M.
  • Клетка может выйти из цикла в G0. Покоящиеся клетки ждут в G0, пока сигнал не вернёт их в G1; клетки, которые не делятся никогда или почти никогда, например зрелые кардиомиоциты и нейроны, остаются в G0 навсегда.

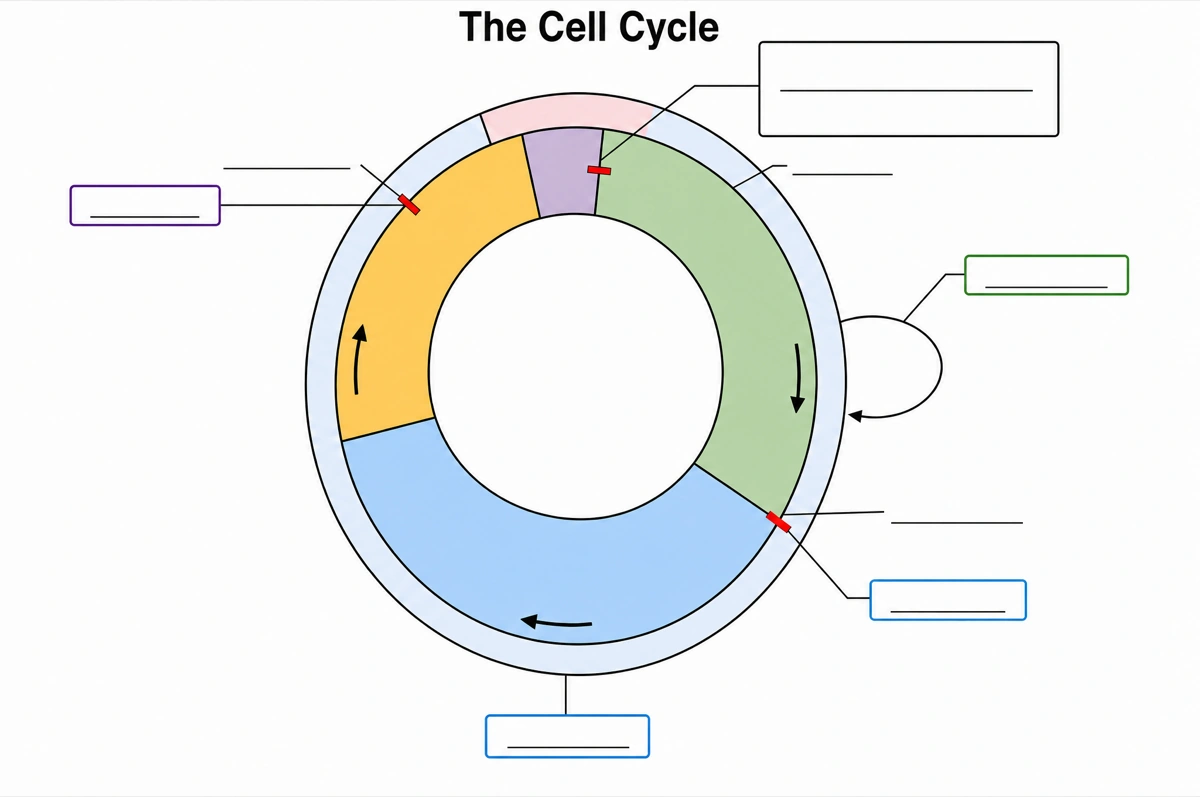

Пустая схема клеточного цикла без подписей, с пустыми строками для фаз, контрольных точек и пар циклин–CDK
Пустая схема клеточного цикла для рабочего листа или проверочной работы: вместо каждой фазы, контрольной точки и пары циклин–CDK — строка для ответа; подписанная схема вверху страницы служит ответами.

Подпишите фазы клеточного цикла: пустая схема без подписей

Чтобы подписать клеточный цикл на этой пустой схеме, начните с узкого сектора наверху и идите по стрелкам по часовой стрелке. Четыре места, где в подписях клеточного цикла ошибаются чаще всего:

  1. 1

    Узкий сектор — это M, за ним идёт G1

    Митоз занимает полчаса из 24; по часовой стрелке за ним идут G1, затем S по нижней части круга, затем G2.

  2. 2

    Петля от G1 — это G0

    Это выход для клеток, которые перестают делиться, а не пятая фаза внутри круга.

  3. 3

    Контрольная точка веретена — внутри M

    Её красная метка стоит в метафазе, внутри сектора M; две другие — на G1/S и G2/M.

  4. 4

    Циклин E или циклин A

    Блок у метки G1/S — циклин E–CDK2; блок под дугой S — циклин A–CDK2.

Клеточный цикл и митоз: в чём разница?

Клеточный цикл — вся жизнь делящейся клетки: рост, репликация ДНК и деление, а митоз — только деление ядра внутри фазы M. Митоз занимает около получаса 24-часового цикла клетки человека, остальное время приходится на интерфазу.

Клеточный циклМитоз
Что охватываетИнтерфазу (G1, S, G2) и фазу MДеление ядра внутри фазы M
Репликация ДНКДа, в фазе SНет, ДНК уже удвоена
СтадииG1, S, G2, M (и G0 вне цикла)Профаза, прометафаза, метафаза, анафаза, телофаза
Доля 24-часового циклаВсе 24 часаОколо 30 минут
ХромосомыВ основном полуконденсированный хроматинКонденсированы и видны в световой микроскоп
Контрольные точкиG1/S, G2/M и веретенаТочка веретена, в метафазе
Обычная схемаКругРяд клеток, по одной на стадию

Клеточный цикл рисуют кругом, митоз — последовательностью. Цитокинез обычно относят к фазе M, но это отдельный от митоза процесс.

Частые вопросы о клеточном цикле

Как нарисовать схему клеточного цикла?

Нарисуйте круг, разделите его по часовой стрелке на G1, S, G2 и M с дугами по длительности каждой фазы, объедините G1, S и G2 как интерфазу, отведите G0 от G1 и отметьте контрольные точки на G1/S, G2/M и в метафазе. В этом генераторе вы описываете нужную версию, и круг рисуется в этом порядке.

Какие фазы у клеточного цикла?

Интерфаза — G1, S и G2 — и фаза M, то есть митоз (профаза, прометафаза, метафаза, анафаза, телофаза) и затем цитокинез. Клетки, которые перестают делиться, переходят из G1 в G0.

Что происходит в интерфазе?

Клетка растёт и копирует свою ДНК: в G1 она растёт и синтезирует белки и органоиды, в S реплицирует каждую хромосому в две сестринские хроматиды и удваивает центросому, в G2 синтезирует белки, нужные для митоза. Интерфаза занимает около 23,5 часа из 24-часового цикла клетки человека; контрольные точки G1/S и G2/M стоят на двух её переходах.

Есть ли схема клеточного цикла с подписями и пустая для подписей?

Да, обе бесплатно на этой странице: цикл с подписями служит ответом, а в пустом есть строка для каждой фазы, контрольной точки и регулятора. Можно создать и новую пару с любой детализацией.

Какие три контрольные точки у клеточного цикла?

Контрольная точка G1/S (точка рестрикции), контрольная точка G2/M и контрольная точка веретена (M) в метафазе. Они по очереди проверяют, готовы ли условия и ДНК к репликации, скопирована ли вся ДНК без повреждений и прикреплена ли каждая хромосома к веретену.

Какие комплексы циклин–CDK управляют клеточным циклом?

Циклин D–CDK4/6 в G1, циклин E–CDK2 на переходе G1/S, циклин A–CDK2 в фазе S и циклин B–CDK1 на переходе G2/M. Количество CDK постоянно, а циклины то нарастают, то распадаются, поэтому каждый комплекс активен только в своё окно.

Что такое фаза G0?

G0 — состояние покоя вне цикла, в котором клетка выполняет свою работу, не готовясь к делению. Одни клетки возвращаются в G1 по сигналу; зрелые кардиомиоциты и нейроны остаются в G0 навсегда.

Сколько длится каждая фаза клеточного цикла?

В быстро делящихся клетках человека с 24-часовым циклом — около 9 часов G1, 10 часов S, 4,5 часа G2 и полчаса M. Цикл бывает от примерно восьми минут у ранних эмбрионов дрозофилы до целой жизни в G0 у некоторых клеток человека.

Что делают p53 и Rb в клеточном цикле?

Это два «тормоза», действующих в основном в контрольной точке G1. p53 останавливает цикл при повреждении ДНК и включает p21, который блокирует комплексы циклин–CDK; Rb удерживает фактор транскрипции E2F, пока CDK не фосфорилируют Rb и не освободят E2F для запуска фазы S.

Что происходит, если контрольные точки не срабатывают?

Клетки делятся с повреждёнными или неправильно распределёнными хромосомами, а неконтролируемое деление — путь к раку. Rb, p53 и p21 впервые нашли неисправными именно в раковых клетках, а TP53 — ген p53 — мутирован более чем в половине опухолей человека.

Клеточный цикл и митоз — одно и то же?

Нет. Митоз — деление ядра внутри фазы M, а клеточный цикл включает ещё и интерфазу, когда клетка растёт и копирует ДНК. Таблица сравнения выше ставит их рядом.

Нарисуйте свою схему клеточного цикла

От одной строки описания до подписанного клеточного цикла, готового к печати, — около минуты.
