Aufbau der Nervenzelle – Schema erstellen
Beschreiben Sie das Schema, das Sie brauchen, und erhalten Sie eine beschriftete Nervenzelle: Dendriten, Zellkörper mit Zellkern, Axonhügel, das Axon mit Myelinscheide und Ranvier-Schnürringen sowie die Endknöpfchen. Oder sehen Sie sich unten die beschriftete und die leere Fassung kostenlos an.
Beispiele: Aufbau der Nervenzelle

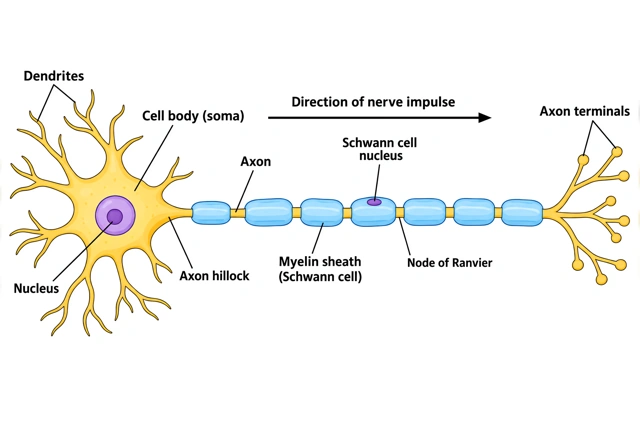

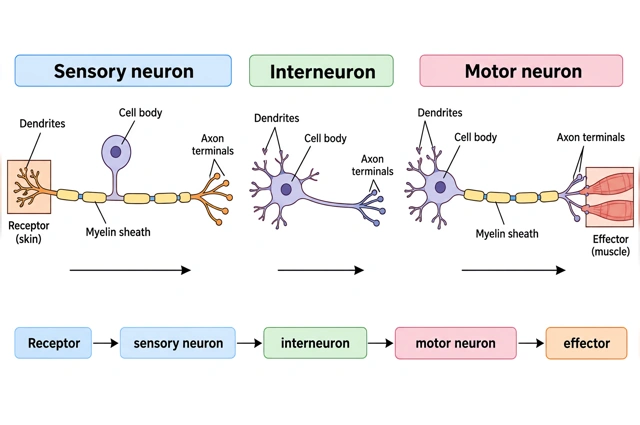

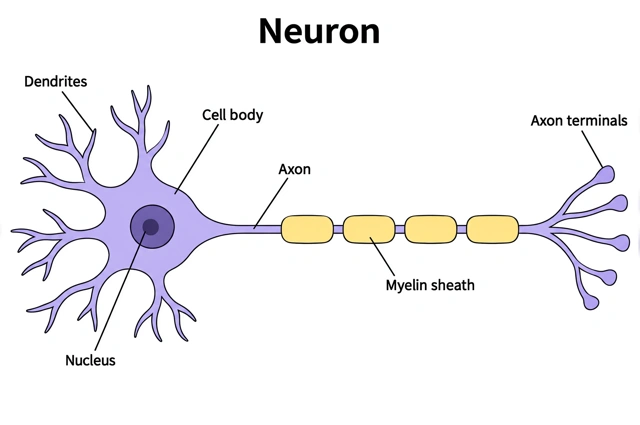

Echte Renderings der Prompts: ein voll beschriftetes Motoneuron, eine einfache Zeichnung mit sechs Begriffen, die drei Neuronentypen im Vergleich und ein leeres Arbeitsblatt. Ein Klick lädt den Prompt zum Bearbeiten.

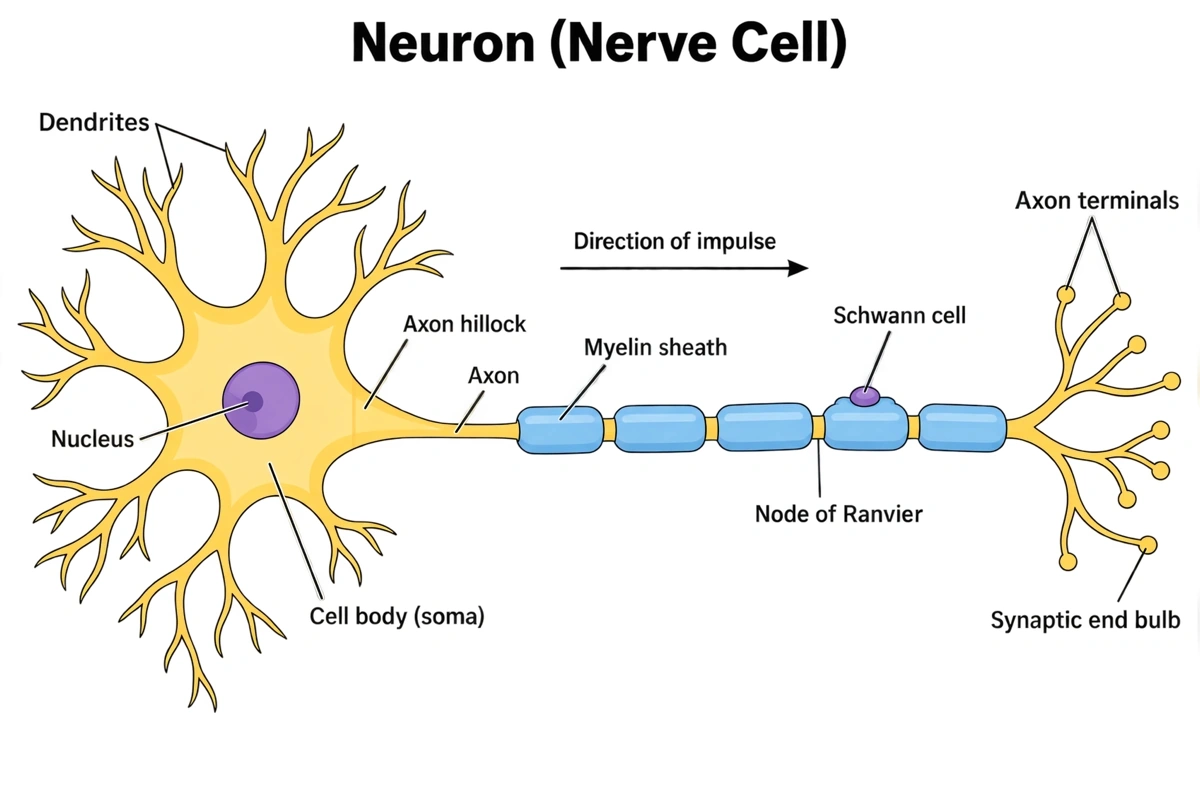

Nervenzelle beschriftet (Lösung)
Jeder Teil eines Motoneurons benannt, von den Dendriten bis zu den Endknöpfchen, mit Myelinscheide, Ranvier-Schnürringen und Schwann-Zelle. Als Lösungsblatt drucken oder als Lernzettel austeilen.

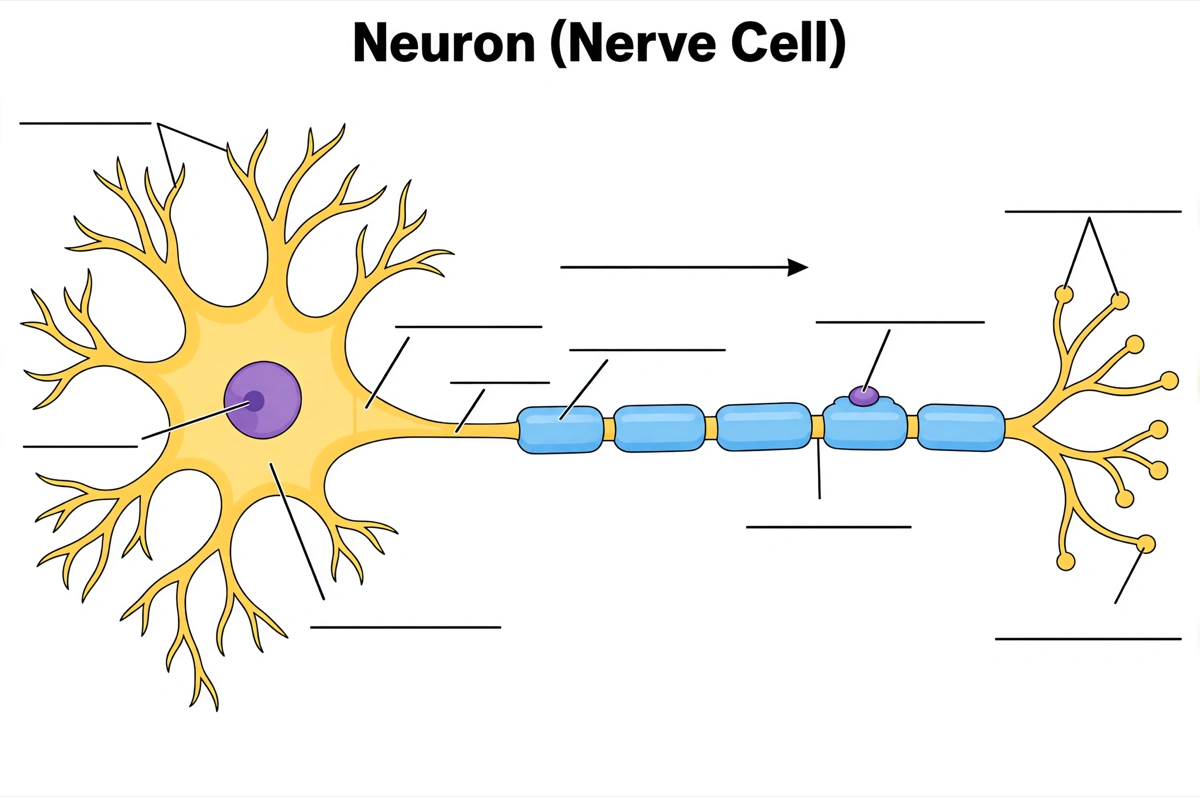

Nervenzelle zum Beschriften (leeres Schema)
Dieselbe Zeichnung, bei der jede Beschriftung durch eine leere Antwortlinie ersetzt ist, für Arbeitsblatt, Test oder Klausuraufgabe.
Wie ist eine Nervenzelle aufgebaut?
Eine Nervenzelle (Neuron) besteht aus Dendriten, die Signale aufnehmen, dem Zellkörper mit dem Zellkern, der sie verrechnet, und dem Axon, das die Erregung vom Axonhügel an der Myelinscheide und den Ranvier-Schnürringen entlang bis zu den Endknöpfchen leitet. Lehrbücher zeichnen meist ein multipolares Motoneuron, beschriftet Teil für Teil, mit der Erregung von links nach rechts.
Auf einen Blick
- Die Erregung läuft in einer Richtung: Dendriten → Zellkörper → Axon → Endknöpfchen. Dendriten und Zellkörper sammeln die Eingänge anderer Zellen, nur das Axon leitet den Impuls weiter zum nächsten Neuron, zur Muskelfaser oder zur Drüse.
- Das Aktionspotenzial entsteht am Axonhügel. In dieser Triggerzone, wo sich der Zellkörper zum Axon verjüngt, wird es ausgelöst, sobald die summierten Eingänge die Membran vom Ruhepotenzial bei −70 mV auf die Schwelle von etwa −55 mV heben.
- Myelin steigert die Leitungsgeschwindigkeit von etwa 0,5–2 m/s auf bis zu 120 m/s. Die Erregung springt von Schnürring zu Schnürring – saltatorische Erregungsleitung –, weil die spannungsgesteuerten Na⁺-Kanäle in diesen etwa 1 mm auseinanderliegenden Lücken gebündelt sind.
- Im peripheren Nervensystem bilden Schwann-Zellen das Myelin, in Gehirn und Rückenmark die Oligodendrozyten. Eine Schwann-Zelle umhüllt ein Segment eines einzigen Axons, ein Oligodendrozyt dagegen Segmente vieler Axone.
- Nach ihrer Aufgabe unterscheidet man drei Typen: sensorische Neurone, Interneurone und Motoneurone. Sensorische Neurone leiten Signale von Rezeptoren ins Zentralnervensystem, Interneurone verschalten Neurone in Gehirn und Rückenmark, Motoneurone leiten Befehle zu Muskeln und Drüsen; nach der Form unterscheidet man multipolare, bipolare und unipolare Neurone.
Wie funktioniert der Generator für Schemata der Nervenzelle?
Schema beschreiben
Sagen Sie, wofür es gedacht ist und wie tief es gehen soll: voll beschriftetes Motoneuron, einfache Zeichnung für den Einstieg oder sensorisches Neuron und Motoneuron im Vergleich. Ein Satz genügt.
Stil wählen
Standard ist eine klare, flache Lehrbuch-Tafel – weißer Hintergrund, Beschriftungen an geraden Bezugslinien. Oder wählen Sie Aquarell, Tuschelinie, 3D und andere Stile.
Verfeinern und exportieren
Das Ergebnis öffnet sich in Ihrem Workspace: Bereiche neu zeichnen, Beschriftungen direkt auf der Leinwand bearbeiten, hochskalieren und in hoher Auflösung exportieren.
Teile der Nervenzelle und ihre Aufgaben
Die Teile, die ein beschriftetes Schema der Nervenzelle üblicherweise zeigt, ihre Aufgabe und ihre Lage, in der Reihenfolge, in der die Erregung sie durchläuft. Das ist der Standardumfang, solange Sie keinen kürzeren verlangen.
| Teil | Aufgabe | Lage |
|---|---|---|
| Dendriten | Nehmen Signale anderer Neurone auf und leiten sie zum Zellkörper | Verzweigt am Zellkörper; Beginn des Signalwegs |
| Zellkörper (Soma) | Verrechnet die eingehenden Signale und hält die Zelle am Leben, indem er ihre Proteine bildet | Zwischen Dendriten und Axon |
| Zellkern | Enthält die DNA der Zelle und steuert die Proteinsynthese | Im Zellkörper |
| Axonhügel | Summiert die Eingänge und löst das Aktionspotenzial aus, wenn die Schwelle erreicht ist | Wo sich der Zellkörper zum Axon verjüngt |
| Axon (Neurit) | Leitet das Aktionspotenzial vom Zellkörper weg – bei Motoneuronen, die bis in den Fuß reichen, etwa 1 m lang | Vom Axonhügel bis zu den Endknöpfchen |
| Myelinscheide | Isoliert das Axon, sodass die Erregung von Lücke zu Lücke springt und viel schneller läuft | Abschnittsweise um das Axon gewickelt |
| Schwann-Zelle | Bildet ein Myelinsegment um ein peripheres Axon und hilft einem durchtrennten peripheren Axon beim Nachwachsen | Entlang des Axons, ihr Zellkern außen auf der Hülle |
| Ranvier-Schnürring | Freie Lücke voller spannungsgesteuerter Na⁺-Kanäle, an der die Erregung neu aufgebaut wird | Zwischen benachbarten Myelinsegmenten, etwa 1 mm auseinander |
| Endknöpfchen (Axonterminale) | Schütten Neurotransmitter aus synaptischen Vesikeln aus und geben das Signal weiter | Verzweigtes Ende des Axons |
| Synapse | Kontaktstelle, an der das Signal auf die nächste Zelle übergeht, über einen etwa 20–40 nm breiten Spalt | Zwischen Endknöpfchen und Dendrit, Muskelfaser oder Drüsenzelle |
Wie viele Teile verlangt werden, hängt vom Kurs ab. In der Mittelstufe genügen oft Dendriten, Zellkörper, Zellkern, Axon und Endknöpfchen; in der Oberstufe kommen Myelinscheide, Ranvier-Schnürringe und Schwann-Zellen dazu, im Studium Axonhügel, Nissl-Schollen und Synapse. Nennen Sie die Begriffe, die Sie brauchen, und nur diese werden gezeichnet.
Sensorisches Neuron und Motoneuron: Worin liegt der Unterschied?
Sensorische Neurone leiten Signale von Rezeptoren ins Gehirn und Rückenmark, Motoneurone leiten Befehle von dort zu Muskeln und Drüsen. Sie sehen auch verschieden aus: Ein sensorisches Neuron ist meist unipolar, sein Zellkörper sitzt seitlich am Axon; ein Motoneuron ist multipolar, mit Dendriten um den Zellkörper am Anfang des Axons.
| Sensorisches Neuron | Motoneuron | |
|---|---|---|
| Auch genannt | Afferentes Neuron | Efferentes Neuron |
| Richtung des Signals | Vom Rezeptor zu Gehirn und Rückenmark | Von Gehirn und Rückenmark zu Muskel oder Drüse |
| Form | Meist pseudounipolar: ein Fortsatz, der sich in einen peripheren und einen zentralen Ast teilt | Multipolar: viele Dendriten und ein langes Axon |
| Zellkörper | Seitlich am Axon, in einem Ganglion wie dem Spinalganglion | Am Anfang des Axons, im Vorderhorn des Rückenmarks oder im Hirnstamm |
| Dendriten | Am Rezeptorende, weit vom Zellkörper entfernt | Direkt am Zellkörper verzweigt |
| Endet an | Interneuronen oder Motoneuronen in Gehirn und Rückenmark | Muskelfasern an der motorischen Endplatte oder Drüsenzellen |
Achten Sie darauf, wo der Zellkörper sitzt. Beim sensorischen Neuron hängt er an einem kurzen Stiel seitlich am Axon, beim Motoneuron sitzt er am Anfang des Axons zwischen den Dendriten; ein Schema, das beide gleich zeichnet oder den Pfeil zurück zum Rezeptor zeigen lässt, ist der erste Fehler, nach dem Sie suchen sollten.
Wofür werden Schemata der Nervenzelle verwendet?
Schemata der Nervenzelle werden vor allem im Biologie- und Anatomieunterricht eingesetzt – Arbeitsblätter zum Beschriften, Tests und Vorlesungsfolien – sowie in Medizin und Neurowissenschaft, wo sie zeigen, an welchem Teil der Zelle eine Krankheit oder ein Wirkstoff angreift. Es ändert sich nur die Tiefe: fünf Teile für den Einstieg, Triggerzone und Myelin für Anatomie und Physiologie, die Ionenkanäle am Schnürring für die Medizin.
Biologie in der Schule
Arbeitsblätter und Lernzettel für Mittel- und Oberstufe und das Abitur, wo die Nervenzelle das Thema Neurobiologie und Reflexbogen eröffnet. Meist die beschriftete Nervenzelle, dazu dieselbe Zeichnung leer zum Ausfüllen.
Anatomie, Physiologie und Pflege
Praktikumsblätter und Pflegeunterricht, die den Aufbau des Neurons mit Nervengewebe, Gliazellen und Reflexbogen verbinden – die Abbildung, die man beschriftet, bevor die Erregungsleitung drankommt.
Medizin
Folien in Neurologie und Pharmakologie, die zeigen, wo eine Erkrankung ansetzt: Myelinverlust bei multipler Sklerose, periphere Nerven beim Guillain-Barré-Syndrom, die Na⁺-Kanäle, die Lokalanästhetika blockieren.
Forschung und Lehrbuchabbildungen
Schematische Panels für neurowissenschaftliche Publikationen, Poster und Lehrbuchkapitel – ein Neuron mit hervorgehobener Ableitstelle, markiertem Zelltyp oder Injektionsort.
Häufige Fragen zum Aufbau der Nervenzelle
Welche Teile hat eine Nervenzelle, der Reihe nach?
In der Richtung, in der die Erregung läuft: Dendriten, Zellkörper (Soma) mit Zellkern, Axonhügel, Axon – umhüllt von der Myelinscheide, unterbrochen von Ranvier-Schnürringen – und Endknöpfchen. Die Endknöpfchen bilden Synapsen mit dem nächsten Neuron, einer Muskelfaser oder einer Drüsenzelle.
Was gehört auf ein beschriftetes Schema der Nervenzelle?
Der übliche Umfang sind Dendriten, Zellkörper (Soma), Zellkern, Axonhügel, Axon, Myelinscheide, Schwann-Zellen, Ranvier-Schnürringe und Endknöpfchen, oft mit einem Pfeil für die Richtung der Erregung. Das ist der Standard – verlangen Sie weniger Begriffe, werden nur diese gezeichnet.
Gibt es ein leeres Schema der Nervenzelle zum Beschriften?
Ja – sehen Sie sich die leere Fassung auf dieser Seite kostenlos an, oder fordern Sie eine an, dann wird jede Beschriftung durch eine leere Antwortlinie ersetzt. Die beschriftete Fassung ist die passende Lösung, beide lassen sich als Paar drucken und als Beschriftungstest verwenden.
Wie zeichnet man eine Nervenzelle?
Zeichnen Sie einen runden Zellkörper mit Zellkern, setzen Sie kurze, verzweigte Dendriten rundherum an, führen Sie dann ein langes Axon aus einem kegelförmigen Axonhügel heraus und lassen Sie es in einigen verzweigten Endknöpfchen enden. Umhüllen Sie das Axon mit einer Reihe wurstförmiger Myelinsegmente mit kleinen Lücken für die Ranvier-Schnürringe und beschriften Sie zum Schluss – oder beschreiben Sie die Zeichnung hier, und sie wird für Sie erstellt.
Welche Aufgabe hat die Myelinscheide?
Sie isoliert das Axon, sodass die Erregung von einem Ranvier-Schnürring zum nächsten springt, statt die ganze Membran entlangzulaufen – saltatorische Erregungsleitung. Das hebt die Geschwindigkeit von etwa 0,5–2 m/s bei marklosen Axonen auf bis zu 120 m/s. Geht Myelin verloren, wie bei multipler Sklerose, wird das Signal langsamer oder fällt aus.
Welche 3 Typen von Neuronen gibt es?
Sensorische Neurone, Interneurone und Motoneurone. Sensorische Neurone leiten Signale von Rezeptoren in Gehirn und Rückenmark, Interneurone verschalten dort Neurone miteinander, Motoneurone leiten Befehle zu Muskeln und Drüsen. Nach der Form spricht man außerdem von multipolaren, bipolaren und unipolaren Neuronen.
Welche Aufgabe hat der Axonhügel?
Er summiert die erregenden und hemmenden Eingänge am Zellkörper und löst ein Aktionspotenzial aus, sobald die Membran die Schwelle von etwa −55 mV erreicht. Zusammen mit dem anschließenden Initialsegment bildet er die Triggerzone, in der spannungsgesteuerte Na⁺-Kanäle dicht genug sitzen, um den Impuls zu starten.
Was sind Ranvier-Schnürringe?
Kurze Lücken in der Myelinscheide, etwa 1 mm voneinander entfernt, an denen die Axonmembran frei liegt. Dort sind spannungsgesteuerte Na⁺-Kanäle gebündelt, sodass das Aktionspotenzial an jedem Schnürring neu entsteht und den isolierten Abschnitt dazwischen überspringt.
Was ist der Unterschied zwischen Dendrit und Axon?
Dendriten leiten Signale zum Zellkörper hin, das Axon leitet sie von ihm weg. Ein Neuron hat meist viele kurze, verzweigte Dendriten, aber nur ein Axon, das etwa einen Meter lang sein kann und in Endknöpfchen endet, die Neurotransmitter ausschütten.
Was ist anders als bei einem allgemeinen KI-Bildgenerator?
Die fachliche Vorgabe ist eingebaut. Jedes Bild wird angewiesen, der üblichen Lehrbuchdarstellung zu folgen: jeder Teil der Nervenzelle an seiner richtigen Stelle, in richtiger Reihenfolge und in stimmigen Proportionen, jede Beschriftung exakt geschrieben und an einer geraden Hinweislinie. Prüfen Sie die Begriffe vor dem Druck an Ihrem Lehrplan; auf der Leinwand lässt sich jede Beschriftung direkt korrigieren.
Kann ich die Schemata für Schule, Lehre oder Publikationen verwenden?
Ja – was Sie erzeugen, gehört Ihnen und lässt sich in Arbeitsblättern, Präsentationen, Handouts, Abschlussarbeiten und Fachartikeln verwenden. Export als hochauflösende Rastergrafik, je nach Modell bis 4K.
Kann ich die Beschriftungen nachträglich ändern?
Ja. Das Ergebnis öffnet sich in einer Canvas-Arbeitsfläche, die die Beschriftungen erkennt – Sie können den Text ändern oder übersetzen, Bezugslinien verschieben, einen Bereich neu zeichnen oder umfärben, ohne die ganze Abbildung neu zu erzeugen.
