96-Well-Platten-Vorlage & Plate-Map-Generator
Beschreiben Sie Ihre Belegung — oder fordern Sie eine leere Vorlage an — und erhalten Sie eine publikationsreife Abbildung der 96-Well-Platte: das Standard-8×12-Raster mit Zeilen- und Spaltenbeschriftung, farbcodierten Gruppen und Legende, gezeichnet in den Proportionen des ANSI/SLAS-Footprints.

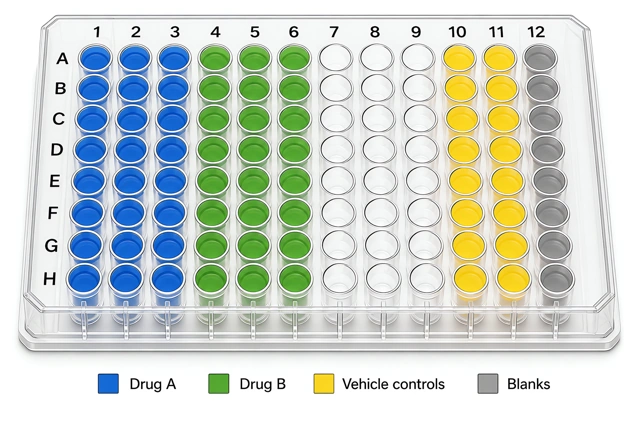

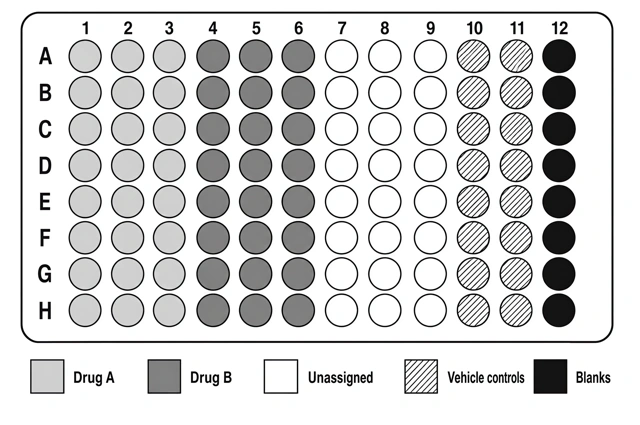

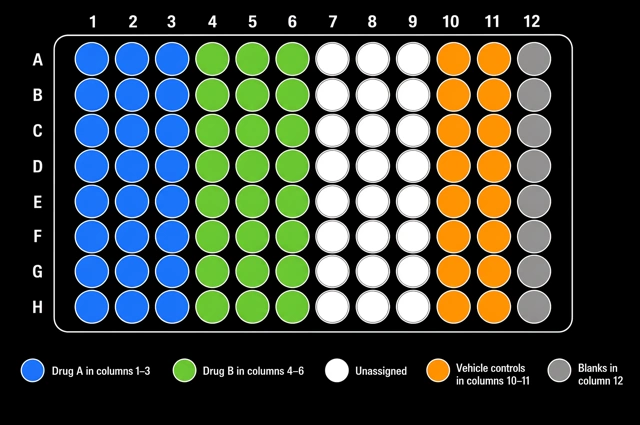

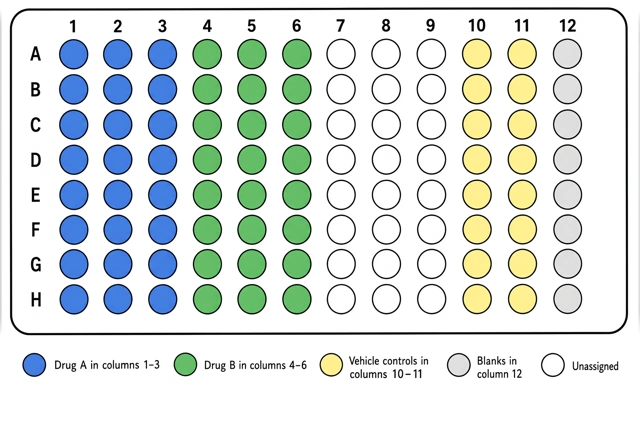

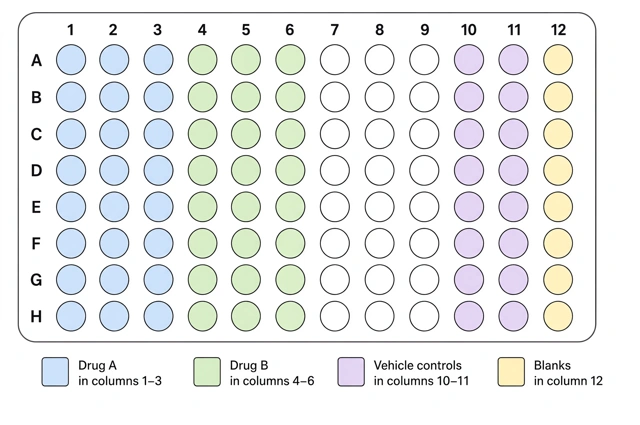

Plattenstile
Fünf Looks für dieselbe Plattenbelegung, jeder mit einem echten Render — klicken Sie eine Karte, um den Stil zu übernehmen, oder zoomen Sie für das ganze Bild.
Was ist eine 96-Well-Platten-Vorlage?
Eine 96-Well-Platten-Vorlage ist eine Abbildung des Standardrasters einer Mikrotiterplatte — 96 runde Wells in 8 Zeilen mit den Buchstaben A bis H und 12 Spalten mit den Nummern 1 bis 12, mit Well A1 oben links. Mit farbcodierten Gruppen und einer Legende gefüllt wird sie zur Plattenbelegung (Plate Map): die Standardform, in der eine Methodenabbildung, ein Protokoll oder ein Laborjournal festhält, welche Probe, welcher Standard oder welche Kontrolle in welchem Well liegt.
Zentrale Fakten
- Eine 96-Well-Platte trägt ihre Wells in 8 Zeilen mit den Buchstaben A bis H und 12 Spalten mit den Nummern 1 bis 12; Well A1 liegt oben links.
- ANSI/SLAS 1-2004 legt den Footprint der Platte auf 127,76 × 85,48 mm fest; der Generator zeichnet die Platte in diesen Proportionen.
- Die Well-Mittelpunkte liegen in beiden Richtungen 9 mm auseinander, die 12 Spalten überspannen also 99 mm und die 8 Zeilen 63 mm.
- Kein ANSI/SLAS-Standard legt Well-Volumen oder Wachstumsfläche fest — ein konformes Flachboden-Well fasst bei Corning 360 µL und bei Thermo Fisher 400 µL.
- Eine Plattenbelegung farbcodiert die Wells nach Versuchsgruppe und ordnet jeder Farbe einen Legendeneintrag zu — genau so setzt der Generator eine beschriebene Belegung um.
Wie funktioniert der 96-Well-Platten-Generator?
Belegung beschreiben
Sagen Sie, was in welchem Bereich der Platte liegt — mit expliziten Bereichen: Wirkstoff A in Spalte 1–3, Kontrollen in 10–11, Leerwerte in 12. Raster, Beschriftung und Footprint kennt das Tool bereits; ohne Belegung erhalten Sie eine saubere leere Vorlage.
Stil wählen
Der Standard ist eine flache Publikationsabbildung — weißer Hintergrund, eine Linienstärke, Legende. Darüber lassen sich Aquarell, Tuschelinien, 3D und weitere Stile legen.
Verfeinern und exportieren
Die Abbildung öffnet sich in Ihrem Workspace: Gruppen umfärben, die Legende direkt auf der Leinwand bearbeiten, mit geänderter Belegung neu generieren und in hoher Auflösung exportieren.
Die Maße, nach denen die 96-Well-Platte gezeichnet wird
Jedes Maß, das die ANSI/SLAS-Mikroplattenstandards festlegen — und die Well-Maße, die sie bewusst dem Hersteller überlassen.
| Maß | Wert | Wo es festgelegt ist |
|---|---|---|
| Footprint-Länge | 127,76 mm | ANSI/SLAS 1-2004 |
| Footprint-Breite | 85,48 mm | ANSI/SLAS 1-2004 |
| Eckenradius | 3,18 ± 1,6 mm | ANSI/SLAS 1-2004 |
| Plattenhöhe, typisch | 14,35 ± 0,76 mm | ANSI/SLAS 2-2004 |
| Well-Abstand (Pitch) | 9 mm in beiden Richtungen | ANSI/SLAS 2-2004 |
| Mittelpunkt von Well A1 | 14,38 mm von der kurzen Kante, 11,24 mm von der langen Kante | ANSI/SLAS 4-2004 |
| Well-Durchmesser | Nicht genormt — nominell etwa 6,8 mm bei Flachboden-Platten | Hersteller |
| Well-Volumen | Nicht genormt — je nach Platte 330–400 µL | Hersteller |
| Wachstumsfläche pro Well | Nicht genormt — 0,32–0,34 cm² bei Flachboden | Hersteller |
Die Standards legen die Außenmaße der Platte und die Positionen der Wells fest; die Wells selbst sind Sache des Herstellers. Zwei gleichermaßen konforme Platten weichen bei Volumen und Wachstumsfläche voneinander ab — zitieren Sie diese Zahlen aus dem Datenblatt der tatsächlich verwendeten Platte, nicht aus einem Standard.
96-Well- vs. 384-Well- vs. 24-Well-Platte
Alle gängigen Mikroplattenformate teilen sich einen ANSI/SLAS-Footprint — 127,76 × 85,48 mm —, weshalb sie in dieselben Reader und Roboter passen. Was sich zwischen den Formaten ändert, ist das Raster: Die Well-Zahl vervierfacht sich, der Abstand halbiert sich.
| Merkmal | 24 Wells | 96 Wells | 384 Wells |
|---|---|---|---|
| Wells | 24 | 96 | 384 |
| Raster | 4 Zeilen × 6 Spalten | 8 Zeilen × 12 Spalten | 16 Zeilen × 24 Spalten |
| Zeilenbuchstaben | A–D | A–H | A–P |
| Well-Abstand | Etwa 19,3 mm, per Konvention | 9 mm, nach ANSI/SLAS | 4,5 mm, nach ANSI/SLAS |
| Typischer Einsatz | Zellkultur und Bildgebung | ELISA, qPCR und allgemeine Assays | Hochdurchsatz-Screening |
ANSI/SLAS 2-2004 tabelliert den Abstand für 96, 384 und 1536 Wells — 9, 4,5 und 2,25 mm, jeweils die Hälfte des vorigen. Die Abstände bei 24 und 48 Wells sind Herstellerkonvention. Der Generator zeichnet jedes dieser Formate; nennen Sie das Format in der Beschreibung.
Wo werden Abbildungen von 96-Well-Platten gebraucht?
Eine Plattenabbildung entsteht entweder vor dem Experiment, um die Belegung zu planen und zu kommunizieren — oder danach, um zu dokumentieren, was in welchem Well war.
Methodenabbildungen und Paper
Eine farbcodierte Plattenbelegung mit Legende erklärt das Assay-Layout in einem einzigen Panel — klarer als ein Absatz voller Well-Bereiche, und für Gutachter auf einen Blick prüfbar.
Protokolle und SOPs
Eine Plattenabbildung im Protokoll zeigt jeder Person am Gerät dieselbe Belegung. Unklarheit darüber, wo Standards und Kontrollen sitzen, ist der Weg, auf dem Platten vertauscht werden.
Laborjournal und Plattenplanung
Die Belegung vor dem Pipettieren skizzieren: welche Wells Standards tragen, welche Proben, welche leer bleiben — und die Abbildung anschließend als Beleg behalten.
Lehre und Einarbeitung
Eine leere Vorlage zum Ausfüllen von Hand — oder eine ausgearbeitete ELISA-Belegung für einen Methodenkurs. Beides entsteht aus einer Zeile Beschreibung.
Häufige Fragen zu 96-Well-Platten und Plattenbelegungen
Welche Maße hat eine 96-Well-Platte?
ANSI/SLAS 1-2004 legt den Footprint auf 127,76 × 85,48 mm mit Eckenradien von 3,18 ± 1,6 mm fest; ANSI/SLAS 2-2004 nennt eine typische Plattenhöhe von 14,35 ± 0,76 mm. Der Generator zeichnet den Plattenumriss in diesen Footprint-Proportionen — die Abbildung entspricht dem Objekt auf der Laborbank.
Wie viele Zeilen und Spalten hat eine 96-Well-Platte?
Acht Zeilen mit den Buchstaben A bis H und zwölf Spalten mit den Nummern 1 bis 12 — 8 × 12 = 96 Wells. Die Well-Bezeichnungen kombinieren beides, von A1 oben links bis H12 unten rechts.
Wo liegt Well A1 auf einer 96-Well-Platte?
Oben links. ANSI/SLAS 4-2004 setzt den Mittelpunkt von A1 auf 14,38 mm von der kurzen und 11,24 mm von der langen Kante und verlangt, dass das Well oben links deutlich markiert ist. Jede Abbildung des Generators setzt A1 nach oben links, mit den Zeilenbuchstaben an der linken Kante.
Welchen Abstand haben die Wells einer 96-Well-Platte?
Die Well-Mittelpunkte liegen in beiden Richtungen 9 mm auseinander. ANSI/SLAS 2-2004 tabelliert den Abstand nach Format: 9 mm bei 96 Wells, 4,5 mm bei 384 und 2,25 mm bei 1536 — jeweils die Hälfte des vorigen. Die 12 Spalten überspannen damit 99 mm, die 8 Zeilen 63 mm.
Wie viel Flüssigkeit fasst eine 96-Well-Platte?
Das hängt von der Platte ab, denn kein ANSI/SLAS-Standard legt das Well-Volumen fest. Corning nennt 360 µL pro Well für die Flachboden-Platte 3596 und 330 µL für die Rundboden-Platte 3788; Thermo Fisher nennt 400 µL für die Flachboden-Nunc-Platte. Die empfohlenen Arbeitsvolumina sind enger — üblich sind 75–200 µL.
Welche Fläche hat ein Well einer 96-Well-Platte?
Etwa 0,32 bis 0,34 cm² bei einem Flachboden-Well — und die genaue Zahl stammt vom Hersteller, nicht aus dem Standard. Corning gibt etwa 0,32 cm² an, Greiner Bio-One 34 mm². Die Spanne von rund 6 % zählt überall dort, wo ein Ergebnis auf die Wachstumsfläche normiert wird.
Was ist eine Plattenbelegung (Plate Map)?
Eine Plattenbelegung ist das Plattenraster, in dem jedes Well nach Inhalt farbcodiert oder beschriftet ist — Probe, Standard, Kontrolle oder Leerwert — plus eine Legende, die jeder Farbe ihre Gruppe zuordnet. Sie ist die Standardform, eine Belegung in einer Methodenabbildung, einem Protokoll oder einem Laborjournal festzuhalten — und genau das zeichnet dieses Tool aus einer beschriebenen Belegung.
Wie beschreibe ich eine Belegung, damit jedes Well richtig landet?
Nennen Sie explizite Zeilen- und Spaltenbereiche. „Wirkstoff A in Spalte 1–3, Wirkstoff B in 4–6, Kontrollen in 10–11, Leerwerte in 12“ platziert jede Gruppe exakt; „drei Wirkstoffe in Triplikaten“ überlässt die Arithmetik dem Modell. Nennen Sie die Bereiche, die Gruppennamen in der Schreibweise, die in der Legende stehen soll, und welche Wells leer bleiben.
Kann ich eine leere 96-Well-Platten-Vorlage erstellen?
Ja — fordern Sie eine leere Vorlage an und Sie erhalten das leere 8×12-Raster mit den Zeilenbuchstaben A–H und den Spaltennummern 1–12, bereit zum Ausdrucken und Ausfüllen von Hand oder zum Annotieren im Workspace. Wird später eine gefüllte Version derselben Platte generiert, entsteht ein passendes Paar.
Kann das Tool auch 384-, 48- oder 24-Well-Platten zeichnen?
Ja — nennen Sie das Format in der Beschreibung. Das Tool behält jede Konvention bei und tauscht das Raster: 24 Wells sind 4 × 6, 48 sind 6 × 8, 96 sind 8 × 12 und 384 sind 16 × 24 mit den Zeilenbuchstaben A bis P.
Gibt es eine offizielle Norm für die Belegung einer 96-Well-Platte?
Die fünf ANSI/SLAS-Mikroplattenstandards legen Footprint, Höhe, Flansch, Well-Positionen und Well-Bodenhöhe fest — nicht, was in die Wells kommt. Wie Proben, Standards und Kontrollen angeordnet werden, ist Ihr Assay-Design; die Aufgabe der Abbildung ist, diese Anordnung eindeutig festzuhalten — genau das leisten Beschriftung und Legende.
Kann ich die Abbildung nach dem Generieren bearbeiten?
Ja. Die Abbildung öffnet sich in Ihrem Workspace: mit geänderter Belegung neu generieren, eine Gruppe umfärben, den Legendentext direkt auf der Leinwand bearbeiten, Anmerkungen ergänzen — und das Ergebnis in hoher Auflösung exportieren, wenn es stimmt.
Quellen
- ANSI/SLAS Microplate Standards — Society for Laboratory Automation and Screening
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
- ANSI/SLAS 4-2004 (R2012) — Well Positions for Microplates — Society for Laboratory Automation and Screening
