12-Well-Platten-Vorlage & Layout-Generator
Beschreiben Sie Ihre Belegung — oder verlangen Sie eine leere Vorlage — und erhalten Sie eine publikationsreife Abbildung der 12-Well-Platte: das 3 × 4-Raster mit den Zeilen A–C und den Spalten 1–4, farbcodierte Gruppen und eine Legende.
Beispiele für 12-Well-Platten
Eine leere Vorlage und ein Behandlungslayout in Triplikaten, jeweils echt generiert — ein Klick auf die Karte lädt den Prompt, der sie gezeichnet hat.
Was ist eine 12-Well-Platten-Vorlage?
Eine 12-Well-Platten-Vorlage ist eine Abbildung des Rasters der 12-Well-Kulturplatte — 3 Zeilen mit den Buchstaben A bis C und 4 Spalten mit den Nummern 1 bis 4, Well A1 oben links. Nach Gruppen eingefärbt und mit Legende wird daraus ein Plattenlayout, das festhält, welche Behandlung oder Kontrolle jedes Well erhalten hat.
Zentrale Fakten
- Eine 12-Well-Platte hat 3 Zeilen (A bis C) und 4 Spalten (1 bis 4).
- Sie nutzt denselben ANSI/SLAS-Footprint von 127,76 × 85,48 mm wie eine 96-Well-Platte.
- Ein 12-Well von Corning misst 22,1 mm im Durchmesser, mit etwa 3,8 cm² Wachstumsfläche; Thermo Fisher nennt 3,5 cm².
- Corning empfiehlt 0,76–1,14 ml Medium pro Well; Thermo Fisher nennt 1–2 ml.
Wie funktioniert der 12-Well-Platten-Generator?
Belegung beschreiben
Nennen Sie jede Spalte oder jedes Well — Vehikel in Spalte 1, drei Dosen in Spalte 2–4, Zeilen A–C als Triplikate. Raster und Beschriftung kennt das Tool; eine leere Anfrage liefert eine leere Vorlage.
Stil wählen
Standard ist eine flache Publikationsabbildung — weißer Hintergrund, eine Linienstärke, Legende. Alternativ: Graustufendruck, Pastell, dunkle Folie, handgezeichnet oder 3D-Laborware.
Verfeinern und exportieren
Die Abbildung öffnet sich in Ihrem Workspace: Gruppen umfärben, Legende auf der Leinwand bearbeiten, mit geänderter Belegung neu generieren und hochaufgelöst exportieren.
12-Well-Platte: Maße, Volumina und Zellzahlen
Der Footprint ist genormt; die Well-Angaben stammen von den Herstellern — wo sie abweichen, stehen beide Quellen da.
| Maß | Wert | Quelle |
|---|---|---|
| Raster | 3 Zeilen (A–C) × 4 Spalten (1–4) | Plattenkonvention |
| Footprint | 127,76 × 85,48 mm | ANSI/SLAS 1-2004 |
| Well-Durchmesser (Boden) | 22,1 mm | Corning CLS-AN-209 |
| Wachstumsfläche pro Well | 3,8 cm² (Corning); 3,5 cm² (Thermo Fisher) | Corning CLS-AN-209; Thermo Fisher |
| Gesamtvolumen pro Well | 6,9 ml | Corning CLS-AN-209 |
| Arbeitsvolumen | 0,76–1,14 ml (Corning); 1–2 ml (Thermo Fisher) | Corning CLS-AN-209; Thermo Fisher |
| Aussaatdichte | Etwa 0,1 × 10⁶ Zellen pro Well | Thermo Fisher |
| Zellen bei Konfluenz | Etwa 0,5 × 10⁶ pro Well | Thermo Fisher |
| Well-Abstand | Nicht genormt — vom Hersteller festgelegt | ANSI/SLAS 4-2004 gilt nur für 96, 384 und 1536 Wells |
Zellzahlen hängen von der Zelllinie ab — nehmen Sie Aussaat- und Konfluenzwerte als Ausgangspunkt und übernehmen Sie Well-Maße aus dem Datenblatt Ihrer Platte.
12-Well- vs. 6-Well- vs. 24-Well-Platte
Die drei Formate teilen einen Footprint. Von 6 über 12 zu 24 Wells halbiert sich die Wachstumsfläche pro Well ungefähr mit jedem Schritt — weniger Zellen pro Bedingung, mehr Bedingungen pro Platte.
| Merkmal | 6 Wells | 12 Wells | 24 Wells |
|---|---|---|---|
| Raster | 2 Zeilen × 3 Spalten | 3 Zeilen × 4 Spalten | 4 Zeilen × 6 Spalten |
| Zeilenbuchstaben | A–B | A–C | A–D |
| Wachstumsfläche (Corning) | 9,5 cm² | 3,8 cm² | 1,9 cm² |
| Arbeitsvolumen (Corning) | 1,9–2,9 ml | 0,76–1,14 ml | 0,38–0,57 ml |
| Typischer Einsatz | Kultur, Transfektion, Kolonien | Kultur, Transfektion, Deckgläser | Kultur, Transfektion, Imaging |
Wachstumsflächen und Volumina aus der Corning Application Note CLS-AN-209, Flachbodenplatten.
Wo werden Abbildungen von 12-Well-Platten gebraucht?
Eine 12-Well-Platte passt zu kleinen Behandlungssätzen in Triplikaten — und das Layout hält Behandlungen und Replikate auseinander.

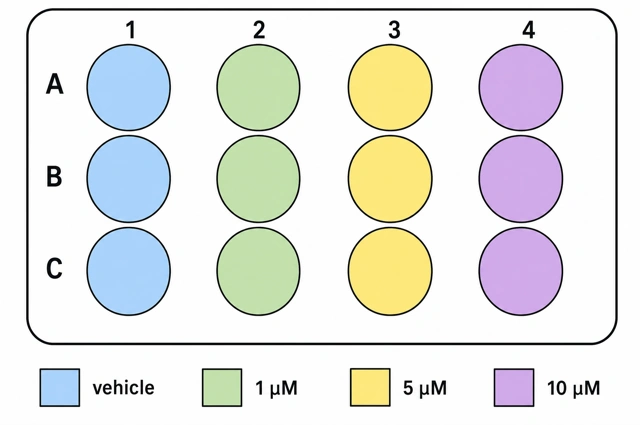

Behandlungen in Triplikaten
Vier Bedingungen in den Spalten, drei Replikate in den Zeilen — das klassische 12-Well-Design, lesbar in einer kleinen Abbildung.
Deckglas-Imaging und Differenzierung
Breite Wells nehmen Deckgläser oder längere Kulturen auf; das Layout hält fest, welches Well welche Färbung oder welchen Zeitpunkt trägt.
Laborbuch und Protokolle
Drucken Sie eine leere Vorlage für die Bench oder behalten Sie ein ausgefülltes Layout als Nachweis, was wohin kam.
Häufige Fragen zu 12-Well-Platten
Wie viele Zeilen und Spalten hat eine 12-Well-Platte?
3 Zeilen mit den Buchstaben A bis C und 4 Spalten mit den Nummern 1 bis 4 — 3 × 4 = 12 Wells. Die Wells laufen von A1 oben links bis C4 unten rechts.
Wie groß ist die Wachstumsfläche eines 12-Wells?
Etwa 3,8 cm² nach Corning und 3,5 cm² nach Thermo Fisher, bei einem Corning-Well von 22,1 mm Bodendurchmesser. Nehmen Sie das Datenblatt Ihrer Platte, sobald Ergebnisse auf die Fläche normiert werden.
Wie viel Medium kommt in eine 12-Well-Platte?
Corning empfiehlt 0,76–1,14 ml pro Well (6,9 ml Gesamtvolumen); Thermo Fisher nennt 1–2 ml Wachstumsmedium.
Wie viele Zellen säe ich in eine 12-Well-Platte aus?
Der Richtwert von Thermo Fisher liegt bei etwa 0,1 × 10⁶ Zellen pro Well, bei Konfluenz etwa 0,5 × 10⁶. Passen Sie ihn an Zellgröße und Verdopplungszeit Ihrer Linie an.
Welche Maße hat eine 12-Well-Platte?
Denselben Footprint von 127,76 × 85,48 mm nach ANSI/SLAS 1-2004 wie eine 96-Well-Platte. Der Well-Abstand ist nicht genormt — ANSI/SLAS 4-2004 gilt für 96, 384 und 1536 Wells — und wird vom Hersteller festgelegt.
Wie beschreibe ich ein 12-Well-Layout?
Nennen Sie Spalten, Zeilen oder einzelne Wells. „Vehikel in Spalte 1, 1 µM in Spalte 2, 5 µM in Spalte 3, 10 µM in Spalte 4, Zeilen A–C als Triplikate“ platziert jede Gruppe exakt.

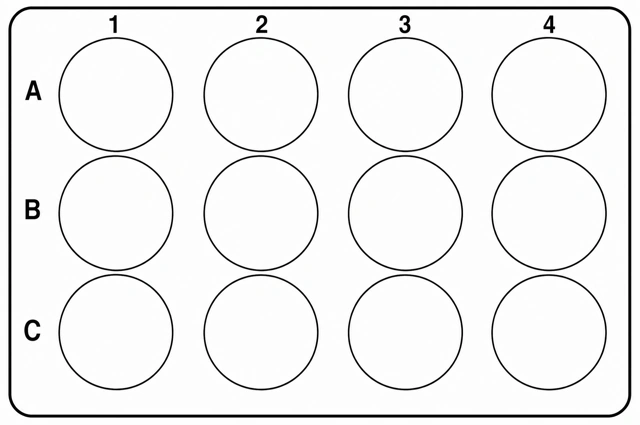

Kann ich eine leere 12-Well-Platten-Vorlage erstellen?
Ja — verlangen Sie eine leere Vorlage und Sie erhalten das leere 3 × 4-Raster mit den Zeilen A–C und den Spalten 1–4, bereit zum Ausdrucken und Ausfüllen von Hand.
Kann das Tool auch andere Plattenformate zeichnen?
Ja. 384-, 96-, 48-, 24- und 6-Well-Platten haben eigene Seiten, und jede Seite zeichnet ein anderes Format, sobald Sie es in der Beschreibung nennen.
Quellen
- Surface Areas and Recommended Medium Volumes for Corning Cell Culture Vessels (CLS-AN-209) — Corning Life Sciences
- Useful Numbers for Cell Culture — Thermo Fisher Scientific
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
