384-Well-Platten-Vorlage, Layout & Plate-Map-Generator
Beschreiben Sie Ihr Screening-Layout — oder verlangen Sie eine leere Vorlage — und erhalten Sie eine publikationsreife Abbildung der 384-Well-Platte: alle 16 Zeilen von A bis P, alle 24 Spalten nummeriert, farbcodierte Gruppen und eine Legende.

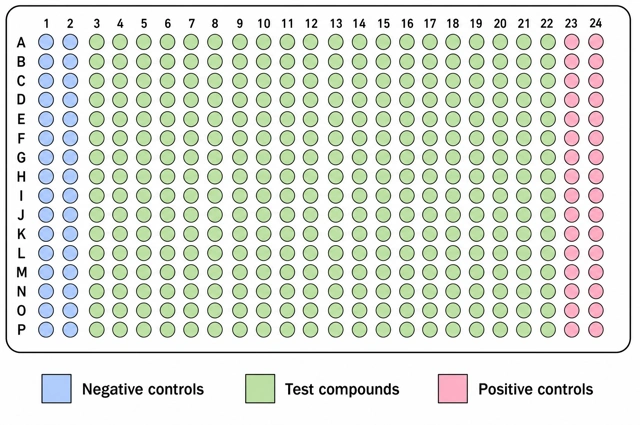

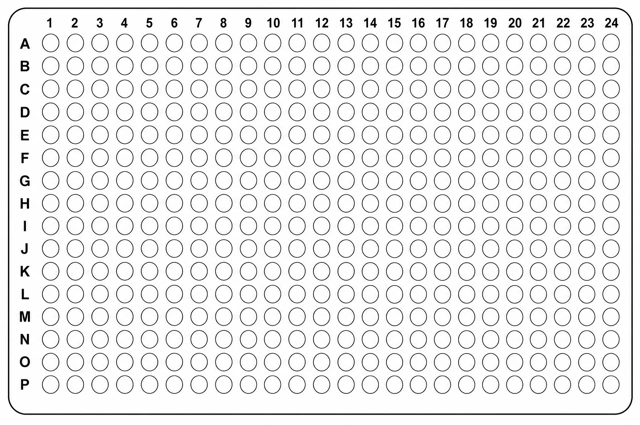

Beispiele für 384-Well-Platten
Eine leere Vorlage und eine Screening-Belegung, jeweils echt generiert — ein Klick auf die Karte lädt den Prompt, der sie gezeichnet hat.
Was ist eine 384-Well-Platten-Vorlage?
Eine 384-Well-Platten-Vorlage ist eine Abbildung des hochdichten Mikroplatten-Rasters — 384 Wells in 16 Zeilen mit den Buchstaben A bis P und 24 Spalten mit den Nummern 1 bis 24, Well A1 oben links. Nach Gruppen eingefärbt und mit Legende wird daraus eine Plate Map: So halten Screening-Protokolle, qPCR-Laufpläne und Methodenabbildungen fest, was in jedem Well liegt.
Zentrale Fakten
- Eine 384-Well-Platte hat 16 Zeilen (A bis P) und 24 Spalten (1 bis 24) — so legt es ANSI/SLAS 4-2004 fest.
- Sie teilt den Footprint von 127,76 × 85,48 mm (ANSI/SLAS 1-2004) mit der 96-Well-Platte, bei halbiertem Well-Abstand von 4,5 mm.
- Ein Standard-Well von Corning ist quadratisch, 2,7 × 2,7 mm, fasst insgesamt 112 µl und hat ein Arbeitsvolumen von 25–50 µl.
- Eine 384-Well-Platte nimmt die Wells von vier 96-Well-Platten auf — deshalb wechselt das Screening zu diesem Format.
Wie funktioniert der 384-Well-Platten-Generator?
Belegung beschreiben
Nennen Sie jeden Bereich mit expliziten Grenzen — Kontrollen in Spalte 1–2 und 23–24, Substanzen in 3–22, Zeilen A–H für eine Zelllinie. Raster und Beschriftung kennt das Tool bereits; eine leere Anfrage liefert eine leere Vorlage.
Stil wählen
Standard ist eine flache Publikationsabbildung — weißer Hintergrund, eine Linienstärke, Legende. Alternativ: Graustufendruck, Pastell, dunkle Folie, handgezeichnet oder 3D-Laborware.
Verfeinern und exportieren
Die Abbildung öffnet sich in Ihrem Workspace: Gruppen umfärben, Legende auf der Leinwand bearbeiten, mit geänderter Belegung neu generieren und hochaufgelöst exportieren.
Maße und Volumina der 384-Well-Platte
Was die ANSI/SLAS-Normen für die 384-Well-Platte festlegen — und welche Well-Maße und Volumina sie dem Hersteller überlassen.
| Maß | Wert | Wo es festgelegt ist |
|---|---|---|
| Raster | 16 Zeilen (A–P) × 24 Spalten (1–24) | ANSI/SLAS 4-2004 |
| Footprint | 127,76 × 85,48 mm | ANSI/SLAS 1-2004 |
| Well-Abstand | 4,5 mm in beide Richtungen | ANSI/SLAS 4-2004 |
| Mittelpunkt von Well A1 | 12,13 mm vom linken Rand, 8,99 mm vom oberen Rand | ANSI/SLAS 4-2004 |
| Well-Größe, Standard | 2,7 × 2,7 mm, quadratisch | Corning CLS-AN-209 |
| Gesamtvolumen pro Well | 112 µl (Low-Volume-Platten: 50 µl) | Corning CLS-AN-209 |
| Arbeitsvolumen | 25–50 µl (Low-Volume-Platten: 5–40 µl) | Corning CLS-AN-209 |
| Wachstumsfläche pro Well | 0,056 cm² | Corning CLS-AN-209 |
Die Normen legen Platte und Well-Positionen fest; Form und Volumen der Wells bestimmt der Hersteller. Übernehmen Sie Volumina aus dem Datenblatt der verwendeten Platte — eine Low-Volume-Platte fasst weniger als die Hälfte einer Standardplatte.
384-Well- vs. 96-Well-Platte
Beide Formate teilen denselben Footprint und passen daher in dieselben Reader und Roboter. Die 384-Well-Platte bringt viermal so viele Wells auf dieser Fläche unter, indem sie den Abstand halbiert.
| Merkmal | 96 Wells | 384 Wells |
|---|---|---|
| Raster | 8 Zeilen × 12 Spalten | 16 Zeilen × 24 Spalten |
| Zeilenbuchstaben | A–H | A–P |
| Well-Abstand | 9 mm | 4,5 mm |
| Arbeitsvolumen (Corning) | 100–200 µl | 25–50 µl |
| Typischer Einsatz | ELISA, qPCR, allgemeine Assays | Hochdurchsatz-Screening, qPCR |
Wer einen 96-Well-Assay auf 384 Wells überträgt, spart pro Well etwa drei Viertel der Reagenzien, braucht aber präziseres Pipettieren — die meisten Labore befüllen 384-Well-Platten mit einem Liquid Handler oder einer 16-Kanal-Pipette.
Wo werden Abbildungen von 384-Well-Platten gebraucht?
Bei 384 Wells lässt sich eine Belegung nicht mehr in Prosa beschreiben — die Plate Map ist das Dokument, auf das sich alle einigen, nach dem pipettiert und berichtet wird.
Screening-Kampagnen
Kontrollspalten am Rand, Substanzen in der Mitte: Die Map zeigt, wo jede Kontrolle liegt — genau daraus werden Z′-Faktor und Hits berechnet.
qPCR-Laufpläne
Proben, Standards und No-Template-Kontrollen auf 384 Wells — eine farbige Map, vor dem Lauf mit dem Geräte-Setup abgeglichen, fängt vertauschte Zeilen ab.
Methodenabbildungen
Ein Panel zeigt das gesamte Plattendesign, mit Zeilen- und Spaltenbereichen, die Gutachter auf einen Blick lesen.
Häufige Fragen zu 384-Well-Platten
Wie viele Zeilen und Spalten hat eine 384-Well-Platte?
16 Zeilen mit den Buchstaben A bis P und 24 Spalten mit den Nummern 1 bis 24 — 16 × 24 = 384 Wells. Die Bezeichnungen laufen von A1 oben links bis P24 unten rechts, wie ANSI/SLAS 4-2004 es vorgibt.
Welchen Well-Abstand hat eine 384-Well-Platte?
4,5 mm von Mitte zu Mitte in beide Richtungen, halb so viel wie die 9 mm der 96-Well-Platte. ANSI/SLAS 4-2004 setzt den Mittelpunkt von A1 12,13 mm vom linken und 8,99 mm vom oberen Rand; die 24 Spalten überspannen 103,5 mm, die 16 Zeilen 67,5 mm.
Wie viel Flüssigkeit fasst eine 384-Well-Platte?
Ein Standard-Well von Corning fasst insgesamt 112 µl, empfohlen sind 25–50 µl Arbeitsvolumen. Low-Volume-Platten fassen 50 µl bei 5–40 µl Arbeitsvolumen. Keine ANSI/SLAS-Norm legt das Volumen fest — maßgeblich ist das Datenblatt Ihrer Platte.
Wie hängt eine 384-Well-Platte mit vier 96-Well-Platten zusammen?
Weil der Abstand genau halbiert ist, entspricht jede 96-Well-Position einem 2 × 2-Block aus 384 Wells. Vier 96-Well-Platten lassen sich verschachtelt auf eine 384-Well-Platte übertragen, eine pro Quadranten-Versatz (A1, A2, B1, B2) — zeigen Sie das in der Map, wenn die Proben aus 96-Well-Quellplatten stammen.
Wann nehme ich eine 384-Well- statt einer 96-Well-Platte?
Wenn die Zahl der Bedingungen oder die Reagenzkosten wichtiger sind als das Volumen pro Well — Substanz-Screens, Dosis-Wirkungs-Panels, große qPCR-Läufe. Bleiben Sie bei 96 Wells, wenn von Hand pipettiert wird, der Assay 100 µl oder mehr braucht oder Zellen pro Well geerntet werden.
Wie beschreibe ich eine 384-Well-Belegung, damit jedes Well richtig landet?
Nennen Sie explizite Zeilen- und Spaltenbereiche. „Negativkontrollen in Spalte 1–2, Positivkontrollen in 23–24, Substanzen in 3–22“ oder „Zelllinie A in Zeile A–H, Zelllinie B in Zeile I–P“ platziert jede Gruppe exakt; „40 Substanzen in Duplikaten“ überlässt die Arithmetik dem Modell.
Kann ich eine leere 384-Well-Platten-Vorlage erstellen?
Ja — verlangen Sie eine leere Vorlage und Sie erhalten das leere 16 × 24-Raster mit den Zeilen A–P und den Spalten 1–24, bereit zum Ausdrucken und Ausfüllen von Hand oder zum Annotieren im Workspace.
Kann das Tool auch andere Plattenformate zeichnen?
Ja. 96-, 48-, 24-, 12- und 6-Well-Platten haben eigene Seiten, und jede Seite zeichnet ein anderes Format, sobald Sie es in der Beschreibung nennen.
Quellen
- ANSI/SLAS 4-2004 (R2012) — Well Positions for Microplates — Society for Laboratory Automation and Screening
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
- Surface Areas and Recommended Medium Volumes for Corning Cell Culture Vessels (CLS-AN-209) — Corning Life Sciences
