24-Well-Platten-Vorlage & Plate-Map-Generator
Beschreiben Sie Ihre Belegung — oder verlangen Sie eine leere Vorlage — und erhalten Sie eine publikationsreife Abbildung der 24-Well-Platte: das 4 × 6-Raster mit den Zeilen A–D und den Spalten 1–6, farbcodierte Gruppen und eine Legende.
Beispiele für 24-Well-Platten

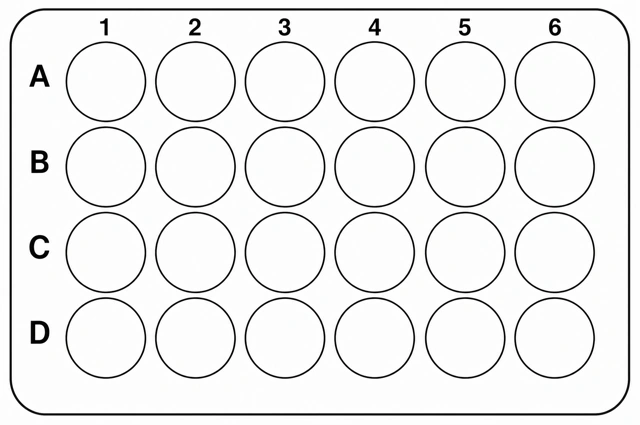

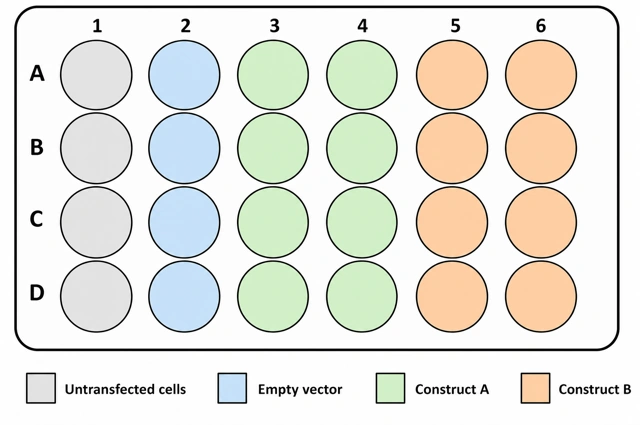

Eine leere Vorlage und eine Transfektions-Belegung, jeweils echt generiert — ein Klick auf die Karte lädt den Prompt, der sie gezeichnet hat.
Was ist eine 24-Well-Platten-Vorlage?
Eine 24-Well-Platten-Vorlage ist eine Abbildung des Rasters der 24-Well-Kulturplatte — 4 Zeilen mit den Buchstaben A bis D und 6 Spalten mit den Nummern 1 bis 6, Well A1 oben links. Nach Gruppen eingefärbt und mit Legende wird daraus eine Plate Map: der Nachweis, welches Konstrukt, welche Behandlung oder Kontrolle jedes Well erhalten hat.
Zentrale Fakten
- Eine 24-Well-Platte hat 4 Zeilen (A bis D) und 6 Spalten (1 bis 6).
- Sie nutzt denselben ANSI/SLAS-Footprint von 127,76 × 85,48 mm wie eine 96-Well-Platte.
- Ein 24-Well von Corning misst 15,6 mm im Durchmesser, mit 1,9 cm² Wachstumsfläche — denselben Wert nennt Thermo Fisher.
- Corning empfiehlt 0,38–0,57 ml Medium pro Well; Thermo Fisher nennt 0,5–1,0 ml.
Wie funktioniert der 24-Well-Platten-Generator?
Belegung beschreiben
Nennen Sie jeden Bereich mit expliziten Grenzen — untransfizierte Zellen in Spalte 1, Leervektor in Spalte 2, Konstrukt A in Spalte 3–4, Zeilen A–D als Replikate. Raster und Beschriftung kennt das Tool; eine leere Anfrage liefert eine leere Vorlage.
Stil wählen
Standard ist eine flache Publikationsabbildung — weißer Hintergrund, eine Linienstärke, Legende. Alternativ: Graustufendruck, Pastell, dunkle Folie, handgezeichnet oder 3D-Laborware.
Verfeinern und exportieren
Die Abbildung öffnet sich in Ihrem Workspace: Gruppen umfärben, Legende auf der Leinwand bearbeiten, mit geänderter Belegung neu generieren und hochaufgelöst exportieren.
24-Well-Platte: Maße, Volumina und Zellzahlen
Der Footprint ist genormt; die Well-Angaben stammen von den Herstellern — wo sie abweichen, stehen beide Quellen da.
| Maß | Wert | Quelle |
|---|---|---|
| Raster | 4 Zeilen (A–D) × 6 Spalten (1–6) | Plattenkonvention |
| Footprint | 127,76 × 85,48 mm | ANSI/SLAS 1-2004 |
| Well-Durchmesser (Boden) | 15,6 mm | Corning CLS-AN-209 |
| Wachstumsfläche pro Well | 1,9 cm² | Corning CLS-AN-209; Thermo Fisher |
| Gesamtvolumen pro Well | 3,4 ml | Corning CLS-AN-209 |
| Arbeitsvolumen | 0,38–0,57 ml (Corning); 0,5–1,0 ml (Thermo Fisher) | Corning CLS-AN-209; Thermo Fisher |
| Aussaatdichte | Etwa 0,05 × 10⁶ Zellen pro Well | Thermo Fisher |
| Zellen bei Konfluenz | Etwa 0,24 × 10⁶ pro Well | Thermo Fisher |
| Well-Abstand | Nicht genormt — vom Hersteller festgelegt | ANSI/SLAS 4-2004 gilt nur für 96, 384 und 1536 Wells |
Zellzahlen hängen von der Zelllinie ab — nehmen Sie Aussaat- und Konfluenzwerte als Ausgangspunkt und übernehmen Sie Well-Maße aus dem Datenblatt Ihrer Platte.
24-Well- vs. 12-Well- vs. 48-Well-Platte
Die drei Formate teilen einen Footprint. Von 12 über 24 zu 48 Wells halbiert sich die Wachstumsfläche pro Well ungefähr mit jedem Schritt — weniger Zellen pro Bedingung, mehr Bedingungen pro Platte.
| Merkmal | 12 Wells | 24 Wells | 48 Wells |
|---|---|---|---|
| Raster | 3 Zeilen × 4 Spalten | 4 Zeilen × 6 Spalten | 6 Zeilen × 8 Spalten |
| Zeilenbuchstaben | A–C | A–D | A–F |
| Wachstumsfläche (Corning) | 3,8 cm² | 1,9 cm² | 0,95 cm² |
| Arbeitsvolumen (Corning) | 0,76–1,14 ml | 0,38–0,57 ml | 0,19–0,285 ml |
| Typischer Einsatz | Kultur, Transfektion, Deckgläser | Kultur, Transfektion, Imaging | Kultur, kleine Behandlungs-Screens |
Wachstumsflächen und Volumina aus der Corning Application Note CLS-AN-209, Flachbodenplatten.
Wo werden Abbildungen von 24-Well-Platten gebraucht?
Eine 24-Well-Platte liefert genug Zellen pro Well für Western Blot, qPCR oder Imaging — und ihre Map hält fest, welches Well welche Behandlung bekam.
Transfektion und Knockdown
Kontrollen, Leervektor und Konstrukte in Spalten, Replikate in Zeilen — die Map ist die Referenz, gegen die später die Lysate geprüft werden.
Imaging auf Deckgläsern
Die Wells nehmen Deckgläser für die Immunfluoreszenz auf; die Map ordnet jedes Deckglas seiner Bedingung zu, bevor es eingedeckt wird.
Methodenabbildungen und Protokolle
Eine farbcodierte Plattenabbildung zeigt die Belegung in einem Panel — für Gutachter und für alle, die das Experiment wiederholen.
Häufige Fragen zu 24-Well-Platten
Wie viele Zeilen und Spalten hat eine 24-Well-Platte?
4 Zeilen mit den Buchstaben A bis D und 6 Spalten mit den Nummern 1 bis 6 — 4 × 6 = 24 Wells. Die Wells laufen von A1 oben links bis D6 unten rechts.
Wie groß ist die Wachstumsfläche eines 24-Wells?
Etwa 1,9 cm² — diesen Wert nennen Corning und Thermo Fisher gleichermaßen, bei einem Corning-Well von 15,6 mm Bodendurchmesser.
Wie viel Medium kommt in eine 24-Well-Platte?
Corning empfiehlt 0,38–0,57 ml pro Well (3,4 ml Gesamtvolumen); Thermo Fisher nennt 0,5–1,0 ml Wachstumsmedium. Das untere Ende passt zu Transfektionsansätzen, das obere zu längeren Inkubationen.
Wie viele Zellen säe ich in eine 24-Well-Platte aus?
Der Richtwert von Thermo Fisher liegt bei etwa 0,05 × 10⁶ Zellen pro Well, bei Konfluenz etwa 0,24 × 10⁶. Passen Sie ihn an Zellgröße und Verdopplungszeit Ihrer Linie an.
Welche Maße hat eine 24-Well-Platte?
Denselben Footprint von 127,76 × 85,48 mm nach ANSI/SLAS 1-2004 wie eine 96-Well-Platte. Der Well-Abstand ist nicht genormt — ANSI/SLAS 4-2004 gilt für 96, 384 und 1536 Wells — und wird vom Hersteller festgelegt.
Wann nehme ich eine 24-Well- statt einer 96-Well-Platte?
Wenn jede Bedingung mehr Zellen braucht, als ein 96-Well fasst — Protein- oder RNA-Extraktion, Transfektion, Imaging auf Deckgläsern. Für viele Bedingungen mit Reader-Auslesung bleiben Sie bei 96 Wells.
Kann ich eine leere 24-Well-Vorlage oder eine Plate Map erstellen?
Ja — verlangen Sie eine leere Vorlage und Sie erhalten das leere 4 × 6-Raster mit den Zeilen A–D und den Spalten 1–6; beschreiben Sie die Gruppen nach Spalte oder Well („Konstrukt A in Spalte 3–4“), und Sie erhalten die farbige Plate Map mit Legende.
Kann das Tool auch andere Plattenformate zeichnen?
Ja. 384-, 96-, 48-, 12- und 6-Well-Platten haben eigene Seiten, und jede Seite zeichnet ein anderes Format, sobald Sie es in der Beschreibung nennen.
Quellen
- Surface Areas and Recommended Medium Volumes for Corning Cell Culture Vessels (CLS-AN-209) — Corning Life Sciences
- Useful Numbers for Cell Culture — Thermo Fisher Scientific
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
