Schema des Stickstoffkreislaufs erstellen
Beschriftete Schemata des Stickstoffkreislaufs mit Fixierung, Ammonifikation, Nitrifikation, Assimilation und Denitrifikation an den Pfeilen, in einfacher Version sowie für Boden, Aquarium und Meer. Für Ökologie und Bodenkunde.
Stickstoffkreislauf – Beispielschemata

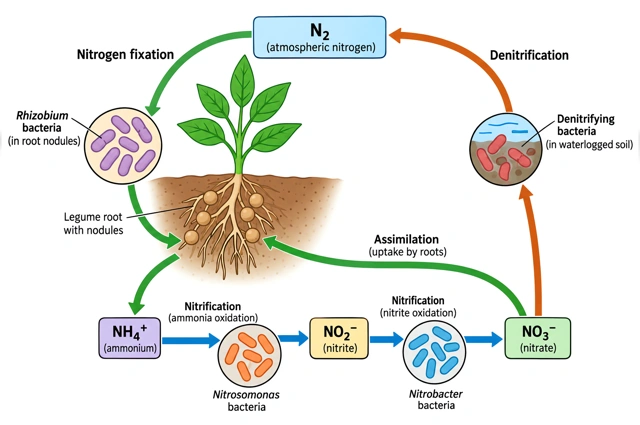

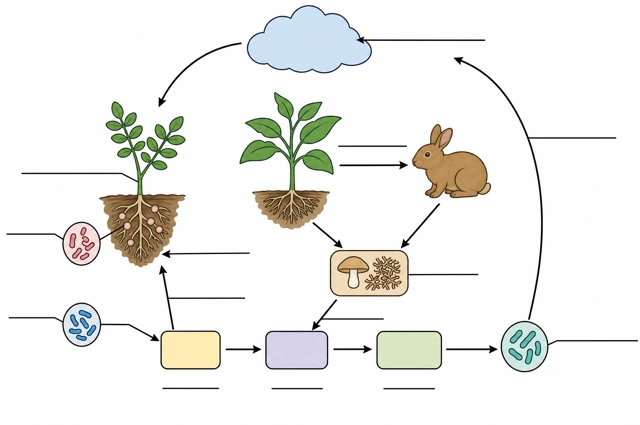

Vier Schemata des Stickstoffkreislaufs: voll beschriftet, einfach, als Nahaufnahme des Bodens und als leeres Arbeitsblatt. Jedes Bild ist ein echtes Rendering seines Prompts; ein Klick lädt ihn zum Bearbeiten.
Beschrifteter Stickstoffkreislauf: aus der Luft durch den Boden und zurück
Beginnen Sie beim N₂-Kasten oben und gehen Sie gegen den Uhrzeigersinn: die linke Seite hinunter, an den drei Kästen im Boden entlang, dann die rechte Seite hinauf.
- 1
Stickstofffixierung
Bakterien in den Wurzelknöllchen von Hülsenfrüchtlern und frei im Boden wandeln N₂ in Ammonium (NH₄⁺) um.
- 2
Nitrifikation
Nitrifizierende Bakterien oxidieren Ammonium zu Nitrit (NO₂⁻), dann Nitrit zu Nitrat (NO₃⁻).
- 3
Assimilation, Fraß, Ammonifikation
Wurzeln nehmen Ammonium und Nitrat auf, Tiere fressen die Pflanzen, und Destruenten machen aus Ausscheidungen und Resten wieder Ammonium.
- 4
Denitrifikation
Denitrifizierende Bakterien geben den Stickstoff aus dem Nitrat als N₂ an die Luft zurück.
Einfach, Boden, Aquarium oder Meer: Stickstoffkreislauf-Schemata für verschiedene Lebensräume
Die Chemie ist überall dieselbe; was ein Schema darum herum zeigt, hängt davon ab, wo sich der Stickstoff bewegt.

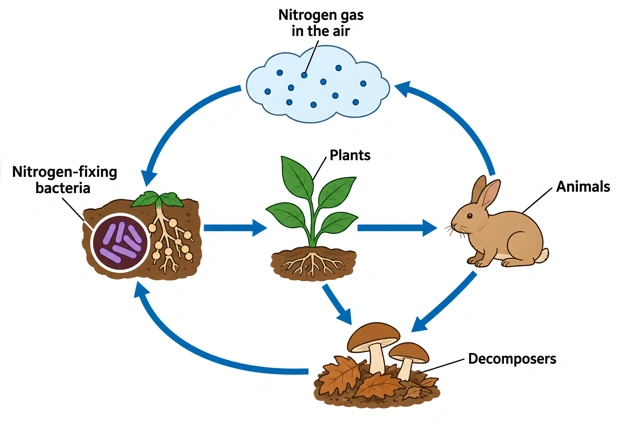

Stickstoffkreislauf einfach erklärt
Stickstoff in der Luft, Bakterien, die ihn fixieren, Pflanzen und Tiere, die ihn nutzen, Destruenten, die ihn zurückgeben, und die Denitrifikation, die ihn wieder in die Luft schickt. Zum Zeichnen von Hand: eine Wolke oben, eine Bodenlinie quer durch die Mitte, eine Pflanze links, ein Tier in der Mitte, Destruenten rechts und die Pfeile gegen den Uhrzeigersinn. Verlangen Sie „fünf Beschriftungen“, dann fallen Nitrit und die Nahansicht des Knöllchens weg.
Stickstoffkreislauf als Flussdiagramm
Die Verbindungen als Kästen und die Prozesse als beschriftete Pfeile, ohne Landschaft: N₂ → NH₄⁺ → NO₂⁻ → NO₃⁻ → zurück zu N₂. Für Chemie und Mikrobiologie ergänzen Sie jede Oxidationszahl (N₂ 0, NH₄⁺ −3, NO₂⁻ +3, NO₃⁻ +5), sodass sich die Nitrifikation als Oxidation und die Denitrifikation als Reduktion über NO und N₂O lesen lässt.
Stickstofffixierung und Knöllchenbakterien
Ein Wurzelknöllchen eines Hülsenfrüchtlers, aufgeschnitten: Rhizobium-Zellen in den Pflanzenzellen, die Pflanze liefert Zucker, die Bakterien liefern Ammoniak. Nitrogenase wird durch Sauerstoff zerstört, deshalb bildet das Knöllchen Leghämoglobin, das Sauerstoff bindet und das Innere rosa färbt. Die Gleichung, wenn das Niveau es verlangt: N₂ + 8 H⁺ + 8 e⁻ + 16 ATP → 2 NH₃ + H₂ + 16 ADP + 16 Pᵢ.
Stickstoffkreislauf in Boden und Landwirtschaft
Ein Acker statt einer Wiese, mit den Einträgen und Verlusten durch den Menschen: Dünger aus dem Haber-Bosch-Verfahren, eine Leguminose in der Fruchtfolge, Stickstoff, der mit der Ernte abgefahren wird, Nitrat, das ins Grundwasser ausgewaschen wird, Ammoniak, das aus Gülle entweicht, und Lachgas aus vernässtem Boden. Das ist die Fassung für Landwirtschaft und Umweltwissenschaften.
Stickstoffkreislauf im Aquarium
Fischausscheidungen und Futterreste setzen Ammoniak frei; Bakterien, die vor allem im Filter leben, oxidieren es zu Nitrit und dann zu Nitrat. Ammoniak und Nitrit sind für Fische schon in geringer Menge giftig; Nitrat ist weit weniger giftig und wird durch Teilwasserwechsel und Pflanzen entfernt. Ein neues Becken braucht mehrere Wochen, bis sich genug Bakterien angesiedelt haben, was oft als Kurve gezeichnet wird, in der Ammoniak, Nitrit und Nitrat nacheinander ihren Höchststand erreichen.
Stickstoffkreislauf im Meer
Cyanobakterien wie Trichodesmium, die im lichtdurchfluteten Oberflächenwasser N₂ fixieren, Stickstoff, der mit totem Plankton absinkt, Ammonium, das in der Tiefe freigesetzt und nitrifiziert wird, und Stickstoff, der durch Denitrifikation und Anammox in sauerstoffarmem Wasser und in Sedimenten zu N₂ zurückkehrt. Verlangen Sie Tiefenzonen am Rand.
Prozesse im Stickstoffkreislauf und was sie bewirken
Die Prozesse, die ein beschriftetes Schema des Stickstoffkreislaufs üblicherweise an seinen Pfeilen nennt, was dabei geschieht und wer sie ausführt. Das ist der Standardumfang, solange Sie keinen kürzeren verlangen.
| Prozess | Was geschieht | Wer ihn ausführt |
|---|---|---|
| Stickstofffixierung | Luftstickstoff (N₂) wird zu Ammoniak (NH₃) oder Ammonium (NH₄⁺) umgewandelt | Knöllchenbakterien in Wurzelknöllchen, Cyanobakterien, frei lebende Bodenbakterien wie Azotobacter |
| Fixierung durch Blitze | Die Energie eines Blitzes bindet eine kleine Menge Luftstickstoff | Kein Lebewesen, ein abiotischer Vorgang |
| Industrielle Fixierung | Stickstoff und Wasserstoff reagieren zu Ammoniak für Dünger (Haber-Bosch-Verfahren) | Düngemittelwerke |
| Assimilation | Pflanzen nehmen Ammonium und Nitrat über die Wurzeln auf und bauen daraus Proteine und Nukleinsäuren | Pflanzen, danach die Tiere, die sie fressen |
| Ammonifikation | Destruenten zersetzen tote Lebewesen und Ausscheidungen und setzen Ammonium frei | Bakterien und Pilze |
| Nitrifikation, 1. Schritt | Ammonium wird zu Nitrit (NO₂⁻) oxidiert | Ammoniak oxidierende Bakterien wie Nitrosomonas und Ammoniak oxidierende Archaeen |
| Nitrifikation, 2. Schritt | Nitrit wird zu Nitrat (NO₃⁻) oxidiert | Nitrit oxidierende Bakterien wie Nitrobacter |
| Denitrifikation | Nitrat wird schrittweise zu Luftstickstoff reduziert, der in die Atmosphäre zurückkehrt | Bakterien wie Pseudomonas und Clostridium in sauerstoffarmem Boden und Wasser |
| Anammox | Ammonium und Nitrit reagieren ohne Sauerstoff zu Luftstickstoff | Planctomyceten in sauerstoffarmem Wasser und Sediment |
Wie viele Prozesse verlangt werden, hängt vom Kurs ab. In der Mittelstufe genügen oft Fixierung, Nitrifikation, Assimilation und Denitrifikation; in der Oberstufe und im Studium kommen Ammonifikation, die zwei Schritte der Nitrifikation, Anammox und die industrielle Fixierung hinzu. Nennen Sie die Beschriftungen, die Sie brauchen, und nur diese werden gezeichnet.
Was zeigt ein Schema des Stickstoffkreislaufs?
Ein Schema des Stickstoffkreislaufs zeigt, wie Stickstoff zwischen Luft, Boden und Lebewesen wandert: Bakterien fixieren Luftstickstoff zu Ammonium, nitrifizierende Bakterien machen daraus Nitrat, Pflanzen nehmen es auf, und denitrifizierende Bakterien geben es als Gas an die Luft zurück. Jeder Pfeil trägt seinen Prozess.
Auf einen Blick
- Luftstickstoff macht rund 78 Prozent der Atmosphäre aus, doch Pflanzen können ihn nicht nutzen. Die beiden Atome im N₂ hält eine Dreifachbindung zusammen; das Gas muss erst zu Ammoniak oder Ammonium fixiert werden, bevor Pflanzen und Phytoplankton es aufnehmen können.
- Stickstoff fixieren vor allem Bakterien. Knöllchenbakterien (Rhizobium) leben in den Wurzelknöllchen von Hülsenfrüchtlern wie Erbse, Bohne und Klee; auch Cyanobakterien und frei lebende Bodenbakterien wie Azotobacter fixieren Stickstoff, und Blitze binden eine kleine Menge ganz ohne Lebewesen.
- An der Nitrifikation sind zwei Gruppen von Mikroben beteiligt. Ammoniak-Oxidierer wie Nitrosomonas oxidieren Ammonium zu Nitrit; eine eigene Gruppe, Nitrit-Oxidierer wie Nitrobacter, oxidiert Nitrit zu Nitrat. Beide Schritte brauchen Sauerstoff.
- Die Denitrifikation schließt den Kreis. In vernässten Böden, Sedimenten und anderen sauerstoffarmen Bereichen reduzieren Bakterien wie Pseudomonas Nitrat wieder zu Luftstickstoff; dabei entsteht auch etwas Lachgas (N₂O), ein Treibhausgas.
- Der Mensch hat die weltweite Stickstofffixierung verdoppelt. Dünger aus dem Haber-Bosch-Verfahren und die Verbrennung fossiler Brennstoffe liefern so viel gebundenen Stickstoff wie alle natürlichen Quellen zusammen; ausgewaschener Überschuss führt in Seen, Flüssen und Küstenmeeren zur Eutrophierung.
Nitrifikation und Denitrifikation: Worin liegt der Unterschied?
Die Nitrifikation macht aus Ammonium Nitrat und hält den Stickstoff so im Boden, in einer Form, die Pflanzen aufnehmen; die Denitrifikation macht aus Nitrat Luftstickstoff, entzieht ihn dem Boden und gibt ihn an die Atmosphäre zurück. Die Nitrifikation braucht Sauerstoff, die Denitrifikation läuft dort ab, wo er fehlt.
| Nitrifikation | Denitrifikation | |
|---|---|---|
| Umwandlung | Ammonium (NH₄⁺) → Nitrit (NO₂⁻) → Nitrat (NO₃⁻) | Nitrat (NO₃⁻) → Nitrit und gasförmige Oxide → Luftstickstoff (N₂) |
| Sauerstoff | Nötig (aerob) | Läuft ohne Sauerstoff ab (anaerob) |
| Ort | Gut durchlüfteter Boden und Wasser | Vernässter Boden, Sedimente, sauerstoffarme Zonen in Seen und Meeren |
| Mikroben | Nitrosomonas, danach Nitrobacter | Pseudomonas, Paracoccus, Bacillus und andere |
| Energie der Mikroben | Oxidation von Ammonium oder Nitrit, sehr wenig, daher langsames Wachstum | Abbau organischer Kohlenstoffverbindungen, mit Nitrat statt Sauerstoff |
| Wirkung auf den Boden | Hält Stickstoff im Boden, als Nitrat für die Pflanzen | Entzieht dem Boden Stickstoff |
| Kritische Nebenwirkung | Nitrat gelangt in Bäche und ins Trinkwasser | Lachgas (N₂O), ein Treibhausgas |
Zeichnen Sie die Nitrifikation als zwei Pfeile, Ammonium zu Nitrit und Nitrit zu Nitrat, und die Denitrifikation als einen Pfeil von Nitrat zurück in die Atmosphäre. Ein Schema, das den Pfeil von Nitrat in die Luft mit Nitrifikation beschriftet oder Ammonium ohne den Schritt über Nitrit direkt mit Nitrat verbindet, ist der erste Fehler, nach dem Sie suchen sollten.
Häufige Fragen zum Schema des Stickstoffkreislaufs
Was gehört in ein beschriftetes Schema des Stickstoffkreislaufs?
Standard sind Luftstickstoff in der Atmosphäre, stickstofffixierende Bakterien in Wurzelknöllchen und im Boden, Ammonium, Nitrit und Nitrat, Pflanzen, Tiere und Destruenten, verbunden durch Pfeile mit Stickstofffixierung, Assimilation, Ammonifikation, Nitrifikation und Denitrifikation. Verlangen Sie weniger Beschriftungen, werden nur diese gezeichnet.
Wie funktioniert der Stickstoffkreislauf im Aquarium?
Fischausscheidungen und Futterreste setzen Ammoniak frei, nitrifizierende Bakterien in Filter und Bodengrund machen daraus Nitrit und dann Nitrat, und Wasserwechsel und Pflanzen entfernen das Nitrat. Ammoniak und Nitrit schaden Fischen schon in geringer Menge, deshalb wird ein neues Becken mehrere Wochen lang „eingefahren“, bis die Bakterien Schritt halten. Im Aquarium kommt der Stickstoff mit dem Futter hinein und nicht aus der Luft.
Welche Schritte hat der Stickstoffkreislauf, und in welcher Reihenfolge?
Stickstofffixierung, Nitrifikation, Assimilation, Ammonifikation und Denitrifikation. Bakterien fixieren N₂ zu Ammonium; nitrifizierende Bakterien machen daraus Nitrit und dann Nitrat; Pflanzen nehmen Nitrat und Ammonium auf, Tiere fressen die Pflanzen; Destruenten geben den Stickstoff aus Ausscheidungen und totem Gewebe als Ammonium zurück; denitrifizierende Bakterien wandeln Nitrat wieder in N₂ um. Stickstoff kann viele Male zwischen Boden und Lebewesen wechseln, bevor er in die Luft zurückkehrt.
Warum können Pflanzen den Stickstoff der Luft nicht nutzen?
Weil die beiden Atome im N₂ durch eine Dreifachbindung verbunden sind, die Pflanzen mit keinem Enzym spalten können. Nur bestimmte Bakterien und Archaeen besitzen Nitrogenase, das Enzym, das N₂ zu Ammoniak reduziert, und die Reaktion kostet mindestens 16 ATP pro fixiertem N₂-Molekül.
Was machen die Bakterien in den Wurzelknöllchen der Hülsenfrüchtler?
Sie fixieren Stickstoff für die Pflanze. Knöllchenbakterien (Rhizobium) werden von den Wurzeln von Erbse, Bohne, Sojabohne und Klee angelockt, dringen ein und bilden Knöllchen, in denen sie Luftstickstoff in eine für die Pflanze nutzbare Form umwandeln. Deshalb säen Gärtner und Landwirte Erbsen und Klee auch, um den Boden mit Stickstoff anzureichern.
Ist Stickstofffixierung dasselbe wie Nitrifikation?
Nein. Die Stickstofffixierung wandelt Luftstickstoff in Ammoniak oder Ammonium um; die Nitrifikation wandelt Ammonium in Nitrit und dann Nitrat um. Die Fixierung holt Stickstoff aus der Luft in die belebte Welt, die Nitrifikation verändert seine Form, wenn er schon im Boden ist. Verschiedene Mikroben leisten beides: Rhizobium und Azotobacter fixieren, Nitrosomonas und Nitrobacter nitrifizieren.
Was ist Ammonifikation?
Ammonifikation ist die Freisetzung von Ammonium durch Destruenten. Stirbt ein Lebewesen oder scheidet es etwas aus, liegt der Stickstoff in seinen Proteinen und Nukleinsäuren organisch gebunden vor; Bakterien und Pilze bauen ihn ab und setzen ihn als Ammoniak oder Ammonium frei, das Pflanzen aufnehmen oder nitrifizierende Bakterien oxidieren können.
Wie beeinflusst der Mensch den Stickstoffkreislauf?
Vor allem durch Dünger und die Verbrennung fossiler Brennstoffe, die zusammen die jährlich fixierte Stickstoffmenge verdoppelt haben. Nicht genutztes Nitrat aus Dünger wird in Flüsse und Seen ausgewaschen und verursacht Eutrophierung, ein Überwachstum, das den gelösten Sauerstoff aufzehrt; Stickoxide aus Verbrennung tragen zu saurem Regen bei, Lachgas zum Klimawandel.
Geht auch eine einfache Zeichnung des Stickstoffkreislaufs für jüngere Klassen?
Ja, verlangen Sie einen einfachen Überblick, und das Schema beschränkt sich auf das Wesentliche: Stickstoff in der Luft, Bakterien, die ihn im Boden fixieren, Pflanzen und Tiere, die ihn nutzen, und Destruenten, die ihn zurückgeben. Fünf Beschriftungen oder weniger reichen in der Unterstufe meist aus.
Wie stellt das Tool sicher, dass die Pfeile im Stickstoffkreislauf in die richtige Richtung zeigen?
Die fachliche Vorgabe ist eingebaut. Jedes Bild wird angewiesen, der üblichen Lehrbuchdarstellung zu folgen: jede Station in ihrer richtigen Reihenfolge auf einem geschlossenen Kreis, verbunden durch Pfeile, die den Prozess benennen, jede Beschriftung exakt geschrieben. Prüfen Sie die Begriffe vor dem Druck an Ihrem Lehrplan; auf der Leinwand lässt sich jede Beschriftung direkt korrigieren.
Darf ich ein Schema des Stickstoffkreislaufs von hier im Ökologieunterricht oder in einem Bericht verwenden?
Ja – die Schemata des Stickstoffkreislaufs, die Sie erzeugen, gehören Ihnen und lassen sich in Arbeitsblättern für Ökologie und Umweltwissenschaften, Folien, Berichten und Abschlussarbeiten verwenden. Der Export reicht je nach Modell bis 4K.
Kann ich die Prozesse nachträglich umbenennen oder die Beschriftung übersetzen?
Ja. Die Leinwand erkennt jede Beschriftung: Sie können „Ammonifikation“ durch „Mineralisierung“ ersetzen, Nitrat als NO₃⁻ schreiben, den Satz übersetzen oder die Pfeile umfärben, ohne die Abbildung neu zu erzeugen.
