Schema del ciclo del carbonio
Disegna schemi del ciclo del carbonio: serbatoi e flussi in GtC, una versione semplice a riquadri e frecce, le pompe oceaniche e il ciclo carbonio e ossigeno. Per lezioni di scienze della Terra, divulgazione sul clima e articoli.
Esempi di schema del ciclo del carbonio
Ogni scheda è ciò che il suo prompt ha davvero disegnato: lo schema globale di serbatoi e flussi con le riserve in GtC e i flussi annui, una versione scolastica a sei riquadri con il processo scritto su ogni freccia, il ciclo del carbonio oceanico dalla superficie al fondale, e il ciclo del carbonio e dell'ossigeno come produttori e consumatori con le loro equazioni. Un clic su una scheda carica quel prompt da riscrivere.

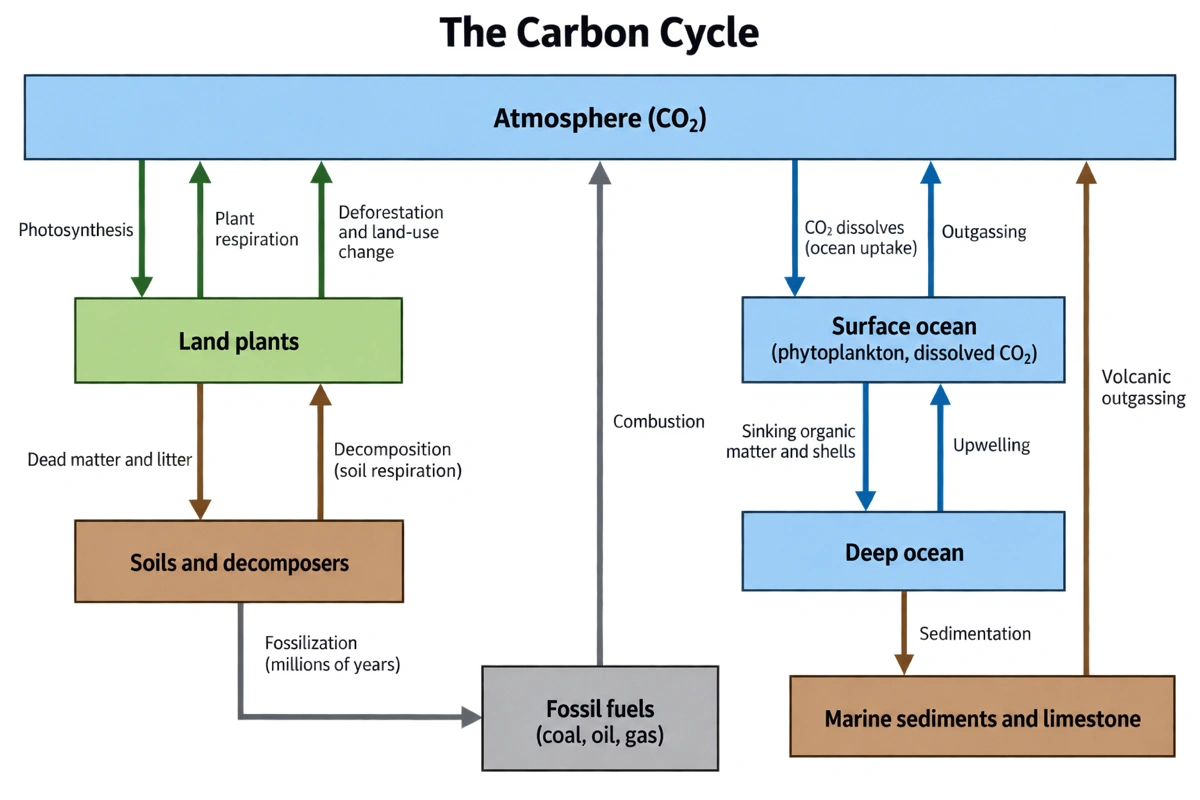

Schema del ciclo del carbonio con etichette: dove porta il carbonio ogni freccia
Leggi la colonna della terraferma a sinistra, il ramo dei combustibili fossili al centro, poi la colonna dell'oceano a destra. Ogni punta di freccia sta sul riquadro in cui entra il carbonio.
- 1
Fotosintesi e respirazione delle piante
Le piante terrestri sottraggono CO₂ all'atmosfera; respirazione e disboscamento ne rimandano parte in aria.
- 2
Lettiera e decomposizione
Materia morta e lettiera alimentano il suolo, dove i decompositori respirano il carbonio verso l'atmosfera.
- 3
Fossilizzazione → combustione
In milioni di anni il carbonio del suolo diventa carbone, petrolio e gas; la combustione lo rende subito all'aria.
- 4
Oceano e sedimenti
Il mare assorbe e rilascia CO₂; i gusci che affondano diventano sedimento, che i vulcani liberano di nuovo.

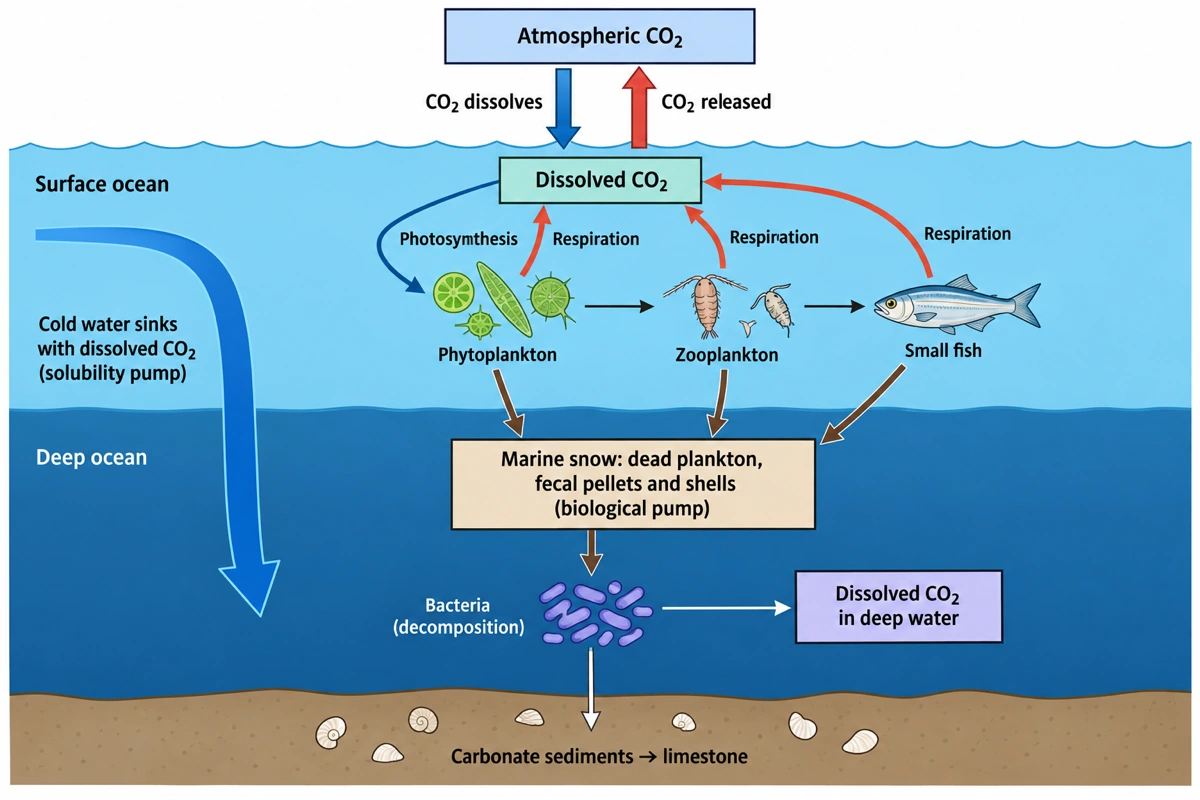

Il ciclo del carbonio oceanico: come la CO₂ arriva negli abissi
La colonna dell'oceano della figura con etichette, aperta dalla superficie al fondale. Due pompe portano il carbonio verso il basso.
- 1
Scambio in superficie e fotosintesi
La CO₂ si scioglie nell'acqua; il fitoplancton la fissa, e plancton e pesci la restituiscono respirando.
- 2
Pompa biologica
Plancton morto, pellet fecali e gusci affondano come neve marina; in profondità i batteri li respirano a CO₂.
- 3
Pompa di solubilità e sedimenti
L'acqua polare fredda affonda con la CO₂ disciolta; i gusci che toccano il fondo diventano calcare.
Schemi del ciclo del carbonio: con etichette, semplici, a modello, oceanici e con l'impatto umano
Lo stesso carbonio attraversa ognuna di queste versioni; cambia quanta parte del pianeta mostra la figura e se riporta numeri. Sono le versioni più cercate, con ciò che ciascuna deve contenere.
Ciclo del carbonio con etichette
La figura completa per una classe di biologia o di scienze della Terra. Serbatoi: l'atmosfera, le piante terrestri, gli animali, il suolo con i decompositori, i combustibili fossili, l'oceano e le rocce carbonatiche. Processi, una freccia ciascuno: fotosintesi, respirazione, alimentazione, morte e rifiuti, decomposizione, seppellimento, combustione, dissoluzione nel mare e rilascio dal mare, sedimentazione ed eruzione vulcanica. Solo fotosintesi e dissoluzione puntano verso il basso uscendo dall'aria; ogni altra freccia che tocca il cielo punta in alto.
Ciclo del carbonio semplificato
Lo schema di base per una prima lezione: CO₂ nell'aria, piante, animali, resti morti, combustibili fossili e combustione, uniti da fotosintesi, alimentazione, respirazione, decomposizione e combustione. Niente oceano, niente rocce, niente numeri. Deve comunque mostrare che le piante respirano oltre a fare la fotosintesi: la freccia più spesso dimenticata in un ciclo semplificato è quella che dalle piante torna all'aria.
Disegno del ciclo del carbonio da copiare
Per disegnare il ciclo del carbonio a mano usa riquadri invece del paesaggio e disponili su tre righe: l'atmosfera in alto, piante e animali al centro, suolo e combustibili fossili in basso, con l'oceano su un lato. Disegna prima tutti i riquadri, poi le frecce: una verso il basso dall'atmosfera alle piante, e frecce verso l'alto da tutto ciò che respira, si decompone o brucia. Da otto a dieci frecce bastano per una versione a mano.
Modello del ciclo del carbonio con serbatoi e flussi
La versione a modello sostituisce il paesaggio con i numeri: ogni riserva in gigatonnellate di carbonio (GtC) e ogni freccia in GtC all'anno. Ordini di grandezza: atmosfera circa 870, vegetazione circa 450, suoli circa 1.700, oceano superficiale circa 900 e oceano profondo circa 37.000, riserve fossili rimanenti 1.000–1.500, rocce sedimentarie decine di milioni. Flussi: fotosintesi circa 120 GtC/anno, restituiti per circa 60 dalla respirazione delle piante e 60 dai suoli; assorbimento oceanico circa 80 contro circa 78 rilasciati; combustibili fossili e cemento circa 10; vulcani circa 0,1.
Ciclo del carbonio e dell'ossigeno
La figura in coppia: la fotosintesi assume CO₂ e acqua e rilascia glucosio e O₂; la respirazione cellulare assume glucosio e O₂ e rilascia CO₂ e acqua. Si disegna come due riquadri, produttori e consumatori, uniti da una freccia di CO₂ in un senso e una di O₂ nell'altro, con le due equazioni sotto, 6CO₂ + 6H₂O → C₆H₁₂O₆ + 6O₂ e la sua inversa. Ricorda che anche i produttori respirano, altrimenti gli studenti concludono che le piante producono solo ossigeno.
Schema del ciclo del carbonio oceanico
Il mare in sezione: CO₂ che si scioglie in superficie formando acido carbonico, ioni bicarbonato e carbonato; il fitoplancton che la fissa; plancton morto e gusci che affondano come neve marina (la pompa biologica); acqua fredda e densa che affonda alle alte latitudini con il suo carbonio disciolto (la pompa di solubilità); e carbonato di calcio che si deposita sul fondale come inizio del calcare. Aggiungi un'etichetta del pH per mostrare l'acidificazione degli oceani.
Impatto umano sul ciclo del carbonio
L'anello naturale più le frecce aggiunte dalle persone: combustione di combustibili fossili e produzione di cemento (circa 10 GtC all'anno), disboscamento e incendi delle foreste (circa 1–1,5 GtC all'anno), e un riquadro dell'atmosfera che cresce, con la CO₂ salita da circa 280 ppm prima del 1800 a oltre 420 ppm oggi. Del carbonio in più, circa il 30% è finito nell'oceano e circa il 25% nelle piante terrestri; il resto rimane nell'aria.
Ciclo del carbonio lento e veloce
Due anelli a due velocità. Il ciclo veloce passa per gli esseri viventi nell'arco di una vita: fotosintesi, respirazione e decomposizione muovono da 1.000 a 100.000 milioni di tonnellate di carbonio all'anno. Il ciclo lento passa per le rocce in 100–200 milioni di anni: la pioggia altera le rocce, i fiumi portano il carbonio al mare, si deposita come calcare, e subduzione e vulcani alla fine lo restituiscono, a soli 10–100 milioni di tonnellate all'anno.
Le fasi del ciclo del carbonio: ogni processo e dove sposta il carbonio
I processi che uno schema con etichette nomina sulle frecce, nell'ordine seguito dalla maggior parte dei libri: prima l'anello biologico, poi le riserve a lungo termine e l'oceano.
| Processo | Il carbonio passa da → a | Che cosa succede |
|---|---|---|
| Fotosintesi | Atmosfera → piante e alghe | L'energia luminosa trasforma CO₂ e acqua in glucosio, liberando O₂ |
| Alimentazione | Piante → animali | Erbivori, poi carnivori, assumono il carbonio come zuccheri, grassi e proteine della pianta |
| Respirazione cellulare | Piante, animali, microbi → atmosfera | Il glucosio viene demolito con O₂ per ottenere energia, liberando CO₂ e acqua |
| Morte e rifiuti | Piante e animali → suolo | Lettiera, corpi morti ed escrementi diventano sostanza organica del suolo |
| Decomposizione | Suolo → atmosfera | Batteri e funghi respirano il materiale morto, liberando CO₂ (e metano dove manca l'ossigeno) |
| Seppellimento e fossilizzazione | Materia morta → combustibili fossili | In milioni di anni, i resti sepolti sotto calore e pressione diventano carbone, petrolio e gas naturale |
| Combustione | Combustibili fossili e legno → atmosfera | Bruciando, il carbonio immagazzinato si riossida a CO₂ in pochi secondi |
| Dissoluzione (diffusione) | Atmosfera → oceano | La CO₂ si scioglie in superficie formando acido carbonico, ioni bicarbonato e carbonato |
| Degassamento | Oceano → atmosfera | L'acqua superficiale calda rilascia nell'aria la CO₂ disciolta |
| Sedimentazione | Oceano → rocce del fondale | I gusci di carbonato di calcio si depositano e si induriscono in calcare |
| Eruzione vulcanica | Rocce → atmosfera | Le rocce carbonatiche subdotte fondono e il loro carbonio sfugge come CO₂ |
Un ciclo del carbonio scolastico di solito si ferma alle prime sette righe; i corsi di scienze della Terra aggiungono le righe di oceano e rocce. L'alterazione delle rocce silicatiche, che in milioni di anni sottrae lentamente CO₂ all'acqua piovana, appartiene alla versione del ciclo lento. Indica i processi del tuo programma e vengono disegnate solo quelle frecce.
Che cos'è il ciclo del carbonio?
Il ciclo del carbonio è il movimento del carbonio tra atmosfera, esseri viventi, suoli, oceano e rocce: piante e alghe sottraggono anidride carbonica all'aria con la fotosintesi, e respirazione, decomposizione, combustione e vulcani la restituiscono. Uno schema del ciclo del carbonio disegna ogni riserva come un riquadro o una scena e ogni passaggio come una freccia a senso unico, così si può seguire il carbonio dall'aria dentro una foglia e di nuovo fuori.
Dati chiave
- La CO₂ è solo circa lo 0,04% dell'aria, circa 420 parti per milione. Prima della Rivoluzione industriale era intorno a 280 ppm; l'aumento deriva dalla combustione dei combustibili fossili e dal disboscamento.
- La maggior parte del carbonio terrestre è racchiusa nelle rocce. La NASA la stima in circa 65.500 miliardi di tonnellate, soprattutto come calcare formato dai gusci di carbonato di calcio degli organismi marini: il più grande serbatoio di carbonio del pianeta.
- L'oceano contiene circa 50 volte il carbonio dell'atmosfera. Oltre il 90% è disciolto come ioni bicarbonato, che si formano quando la CO₂ reagisce con l'acqua di mare.
- Fotosintesi e respirazione quasi si compensano. Ognuna muove sulla terraferma circa 120 miliardi di tonnellate di carbonio all'anno; i combustibili fossili ne aggiungono circa 10, poco al confronto ma a senso unico, quindi si accumulano nell'aria.
- Il carbonio si muove a due velocità. Attraverso gli esseri viventi compie il ciclo nell'arco di una vita; attraverso rocce, alterazione, sedimenti e vulcani impiega 100–200 milioni di anni.
Ciclo del carbonio e ciclo dell'azoto a confronto
Entrambi sono cicli biogeochimici che attraversano aria, suolo ed esseri viventi, ma il carbonio entra nella vita direttamente con la fotosintesi, mentre l'azoto deve essere fissato dai batteri prima che una pianta possa usarlo. Per questo il ciclo del carbonio si disegna attorno alle piante e il ciclo dell'azoto attorno ai microbi del suolo.
| Ciclo del carbonio | Ciclo dell'azoto | |
|---|---|---|
| Forma nell'aria | CO₂, circa lo 0,04% dell'atmosfera | N₂, circa il 78% dell'atmosfera |
| Ingresso negli esseri viventi | Fotosintesi di piante, alghe e cianobatteri | Fissazione batterica, poi le radici assorbono ammonio e nitrato |
| Ritorno all'aria | Respirazione, decomposizione e combustione | Denitrificazione batterica |
| Serbatoio maggiore | Rocce sedimentarie come il calcare | L'atmosfera |
| Principale alterazione umana | Combustibili fossili e deforestazione aggiungono CO₂ | I fertilizzanti raddoppiano l'azoto fissato ogni anno |
| Effetto dell'eccesso | Riscaldamento e acidificazione degli oceani | Fioriture algali e zone morte nelle acque |
I due cicli si incontrano in ogni cellula vivente. Proteine e acidi nucleici richiedono entrambi gli elementi, quindi il carbonio che una pianta guadagna con la fotosintesi è limitato dall'azoto fissato che le radici riescono a trovare: è il motivo per cui i fertilizzanti azotati aumentano la crescita delle colture.
Domande sul ciclo del carbonio
Che cos'è il ciclo del carbonio in parole semplici?
Il carbonio gira in tondo: le piante prendono anidride carbonica dall'aria per crescere, gli animali mangiano le piante, e tutto ciò che respira, marcisce o brucia rimette il carbonio nell'aria. Lungo il percorso una parte del carbonio resta bloccata per moltissimo tempo, come carbone, petrolio e gas sottoterra o come calcare sul fondale marino, e torna solo quando si brucia un combustibile o un vulcano fonde la roccia.
Come si disegna il ciclo del carbonio?
Disegna prima le riserve come riquadri e per ultime le frecce. Metti un riquadro dell'atmosfera in alto, piante e animali nella riga centrale, il suolo con i decompositori e i combustibili fossili nella riga in basso, e l'oceano su un lato. Poi traccia una freccia dall'atmosfera verso le piante (fotosintesi) e frecce verso l'atmosfera da piante, animali e suolo (respirazione e decomposizione) e dai combustibili fossili (combustione). Completa con piante → animali (alimentazione), piante e animali → suolo (morte e rifiuti), suolo → combustibili fossili (fossilizzazione) e le due frecce dell'oceano, in entrata e in uscita. Controlla che ogni freccia punti nella direzione in cui va il carbonio.
Quali sono le fasi del ciclo del carbonio?
Fotosintesi, alimentazione, respirazione, morte e decomposizione, seppellimento nei combustibili fossili e combustione: in quest'ordine il carbonio passa dall'aria alle piante, agli animali, torna all'aria o va nel suolo, e dai resti sepolti torna all'aria quando si brucia un combustibile. Le versioni più complete aggiungono l'oceano (dissoluzione, degassamento e sedimentazione in calcare) e l'eruzione vulcanica.
Come sono collegati il ciclo del carbonio e quello dell'ossigeno?
Attraverso le due reazioni che li fanno funzionare entrambi: la fotosintesi usa CO₂ e libera O₂, la respirazione cellulare usa O₂ e libera CO₂. Fissare sei CO₂ in un glucosio libera sei O₂; respirare quel glucosio consuma le sei O₂ e restituisce le sei CO₂. Per questo i due cicli si disegnano spesso in una sola figura, il ciclo del carbonio e dell'ossigeno.
Come influiscono gli esseri umani sul ciclo del carbonio?
Soprattutto bruciando combustibili fossili, che spostano nell'aria in pochi secoli carbonio sepolto da milioni di anni, e abbattendo le foreste. Insieme aggiungono circa 11 miliardi di tonnellate di carbonio all'anno. Oceano e piante terrestri ne assorbono poco più della metà; il resto ha portato la CO₂ atmosferica da circa 280 a oltre 420 ppm, riscaldando il clima e rendendo l'acqua di mare più acida.
Come influisce la deforestazione sul ciclo del carbonio?
Aggiunge carbonio all'aria due volte. Bruciare o lasciar marcire gli alberi abbattuti libera il carbonio immagazzinato nel legno, e il terreno ha poi meno piante che sottraggono CO₂ all'aria con la fotosintesi. Anche il suolo disturbato libera parte del proprio carbonio. In uno schema si disegna come una freccia in più verso l'alto dalla foresta e una freccia della fotosintesi più sottile.
Che ruolo ha la combustione nel ciclo del carbonio?
La combustione restituisce carbonio all'atmosfera come CO₂ bruciandolo con l'ossigeno: legno, incendi boschivi, carbone, petrolio e gas naturale. Bruciare legno restituisce carbonio che un albero ha assorbito nella sua vita; bruciare combustibili fossili restituisce carbonio rimasto fuori dal ciclo per milioni di anni, ed è per questo che ne aumenta la quantità nell'aria invece di mantenerla stabile.
Che ruolo ha la fotosintesi nel ciclo del carbonio?
È la via principale con cui il carbonio lascia l'aria ed entra negli esseri viventi. Le piante terrestri e il fitoplancton marino usano l'energia luminosa per trasformare CO₂ e acqua in glucosio, e ogni catena alimentare dello schema parte da quello zucchero. È l'unica grande freccia verso il basso dall'atmosfera in uno schema del ciclo del carbonio terrestre.
Che cosa fanno i decompositori nel ciclo del carbonio?
Batteri e funghi demoliscono piante morte, animali morti e rifiuti e respirano il loro carbonio restituendolo all'aria come CO₂. Senza di loro il carbonio si accumulerebbe nel materiale morto. Dove l'ossigeno scarseggia, come nella torba impregnata d'acqua o nel fango profondo, la decomposizione rallenta e il carbonio può restare sepolto abbastanza a lungo da diventare carbone o petrolio.
Come immagazzina carbonio l'oceano?
La CO₂ si scioglie in superficie e reagisce con l'acqua formando ioni bicarbonato e carbonato; il fitoplancton ne assorbe una parte, e due pompe la portano in profondità. Plancton morto e gusci affondano come neve marina (la pompa biologica), e l'acqua fredda che affonda vicino ai poli porta il carbonio disciolto negli abissi (la pompa di solubilità). I gusci che raggiungono il fondo si accumulano come sedimenti carbonatici che diventano calcare.
Perché il ciclo del carbonio è importante?
Mantiene abbastanza stabile la quantità di CO₂ nell'aria, e quindi la temperatura della Terra, e fornisce il carbonio di cui è fatto ogni essere vivente. L'anidride carbonica trattiene il calore, quindi quando il ciclo viene sbilanciato, come sta facendo ora la combustione dei combustibili fossili, il clima si riscalda e l'oceano diventa più acido.
Dove si trova la maggior parte del carbonio terrestre?
Nelle rocce, soprattutto nel calcare e negli altri sedimenti carbonatici. Seguono l'oceano profondo, come bicarbonato disciolto, poi suoli, combustibili fossili, piante terrestri e atmosfera, che tra i grandi serbatoi è il più piccolo ma quello che cambia più in fretta.
