위거스 다이어그램 만들기

위거스 다이어그램과 여러 심장 주기 그림

한 번의 심장 박동은 시간에 따른 곡선으로, 단계별 심장 그림으로, 또는 압력과 용적의 고리로 그릴 수 있습니다. 수업이나 논문에서 쓰는 방식을 알려 주세요. 아래는 많이 찾는 버전입니다.

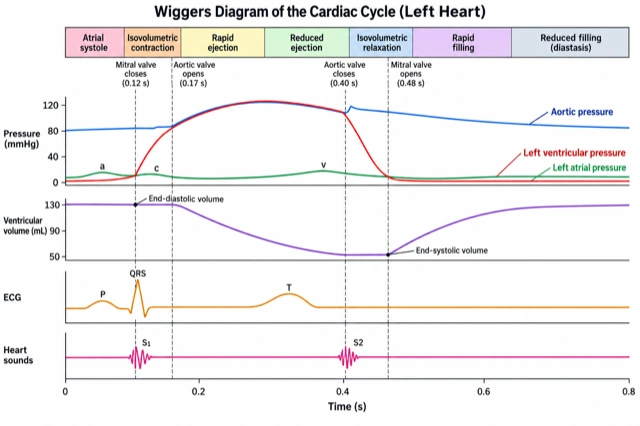

위거스 다이어그램으로 보는 심장 주기 7단계

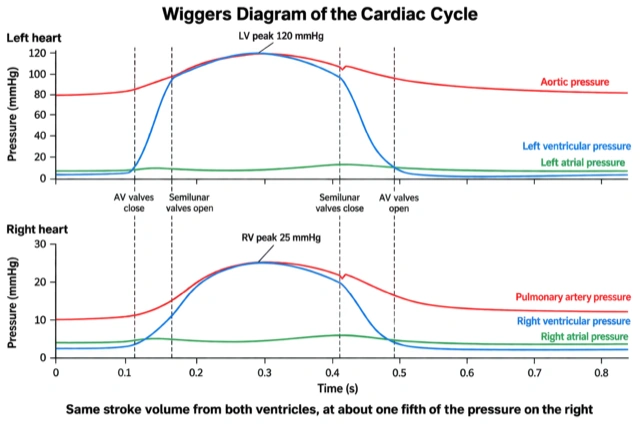

Klabunde의 7단계 구분을 P파부터 왼쪽에서 오른쪽으로 읽습니다. 판막 열은 좌심 기준이며, 우심의 삼첨판과 폐동맥판도 거의 같은 순간에 움직입니다.

모든 수업이 7단계로 나누지는 않습니다. 4단계 체계는 심실 충만기, 등용적 수축기, 박출기, 등용적 이완기만 남기고, 급속·감속 박출기를 합치거나 7단계를 이완 정지기라고 부르기도 합니다. 분당 75회에서는 이완 정지기가 가장 길고, 심박수가 오르면 가장 먼저 사라집니다. 수업에서 쓰는 체계를 알려 주면 거기에 맞춰 라벨을 붙입니다.

위거스 다이어그램이란?

위거스 다이어그램은 생리학의 표준 심장 주기 그림으로, 한 번의 박동 동안 대동맥압, 좌심실압, 좌심방압, 좌심실 용적, 심전도, 심음을 한 시간축 위에 위아래로 겹쳐 그린 것입니다. 곡선을 나란히 놓으면 각 판막이 왜 열리고 닫히는지(두 압력 곡선이 만나는 곳), 그 순간 용적과 심전도와 심음이 어떤 상태인지 보입니다. 미국 생리학자 Carl J. Wiggers의 이름을 땄습니다.

핵심 정리

• 분당 75회일 때 심장 주기 한 번은 약 0.8초입니다. 그중 심실 수축기가 약 270 ms, 심실 이완기가 약 430 ms이며, 심박수가 오르면 주로 이완기가 짧아집니다.

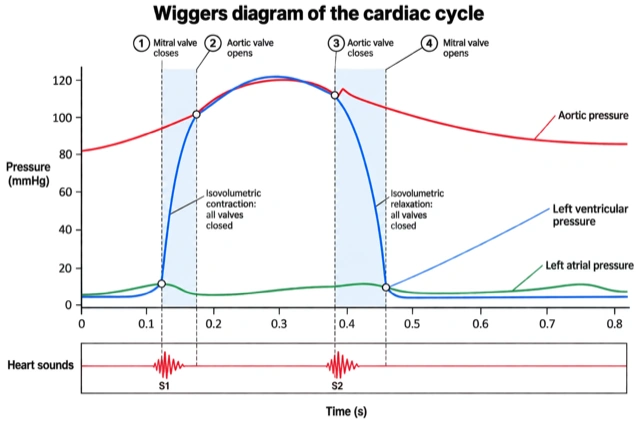

• 판막은 압력 곡선이 교차하는 곳에서 열리고 닫힙니다. 심실압이 심방압을 넘으면 승모판이 닫히고, 대동맥압을 넘으면 대동맥판이 열리며, 반대 방향의 교차에서 대동맥판이 닫히고 승모판이 열립니다.

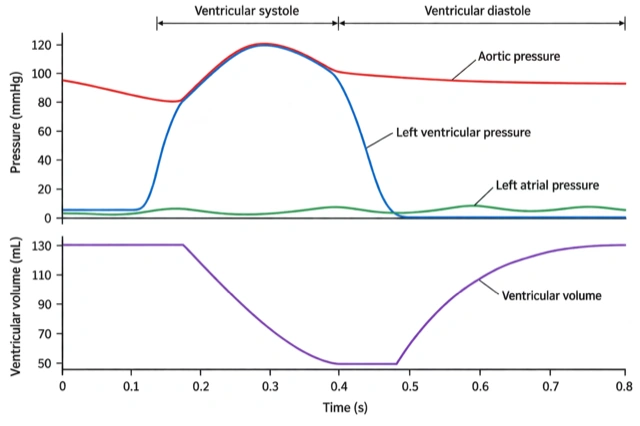

• 좌심실은 이완기 말에 약 130 mL, 수축기 말에 약 50–60 mL를 담습니다. 그 차이 약 70–80 mL가 일회박출량이고, 이를 이완기말 용적으로 나누면 박출률은 대략 55–60%입니다.
• S1은 승모판과 삼첨판이 닫히는 소리, S2는 대동맥판과 폐동맥판이 닫히는 소리입니다. 판막이 열릴 때는 건강한 심장에서 소리가 나지 않아 심음도에는 두 소리만 있습니다.
• 심실 충만의 약 70–80%는 수동적입니다. 심방이 수축하기 전에 열린 승모판으로 혈액이 들어오고, 이완기 끝의 심방 수축이 나머지 20–30%를 보탭니다.

위거스 다이어그램과 압력–용적 고리 비교

위거스 다이어그램은 압력, 용적, 심전도, 심음을 시간에 대해 그리고, 압력–용적 고리는 좌심실압을 좌심실 용적에 대해 그려 시간이 사라지고 한 박동이 닫힌 고리가 됩니다. 둘 다 같은 판막 사건 4개를 담습니다. 위거스 다이어그램에서는 곡선이 교차하는 세로선이고, 고리에서는 네 모서리입니다.

하나를 다른 것으로 바꾸려면 위거스 다이어그램에서 같은 순간의 압력과 용적을 읽어 한 점씩 찍으면 됩니다. 고리의 세로 변은 두 등용적 단계, 아랫변은 충만기, 둥근 윗부분은 박출기입니다.
