Схема РААС
Опишите нужную ренин-ангиотензин-альдостероновую систему и получите аккуратную схему: пусковой сигнал сверху, ренин, ангиотензин I и II и АПФ по порядку, эффекты ангиотензина II вплоть до подъёма давления, отрицательная обратная связь и мишени препаратов.
Примеры схем РААС

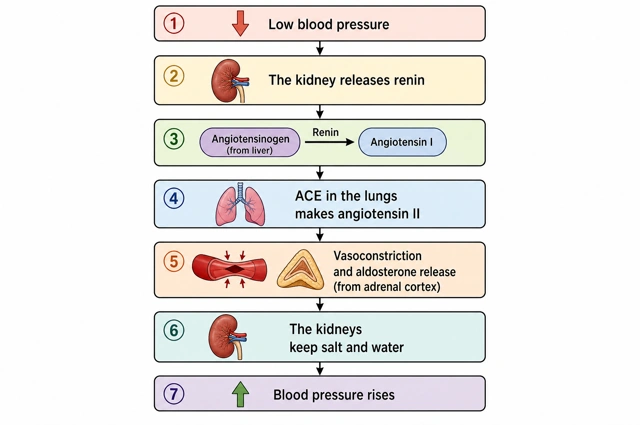

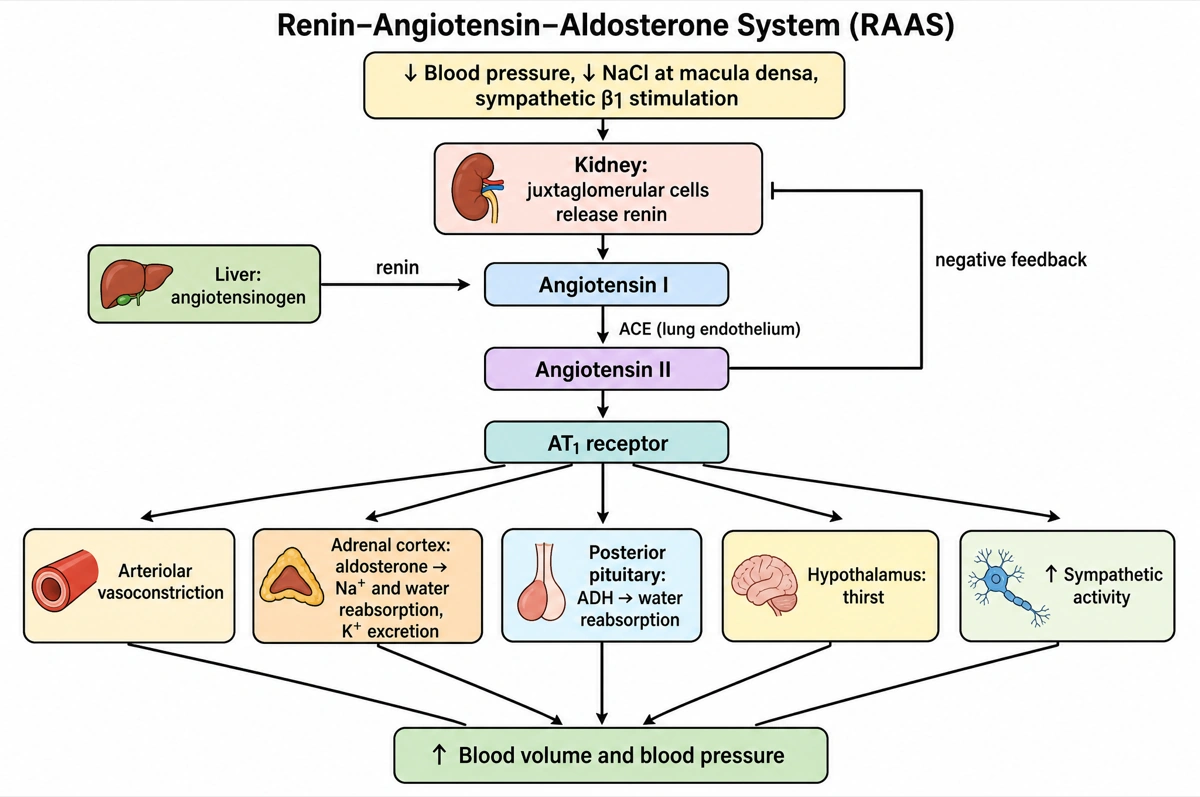

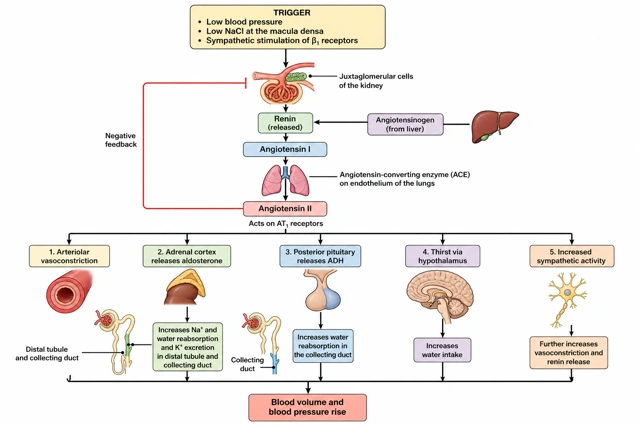

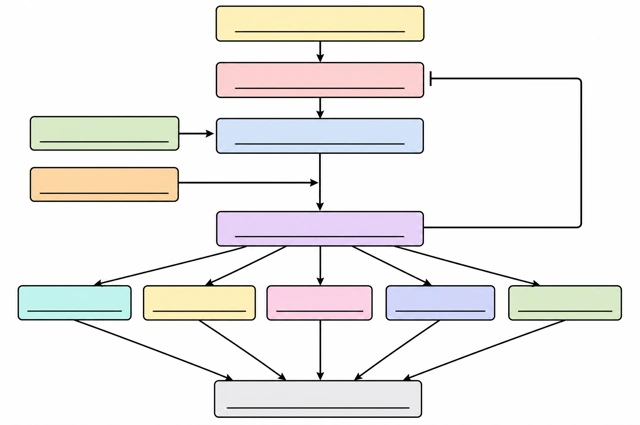

Реальные рендеры по их промптам: полная РААС с пятью эффектами ангиотензина II и обратной связью, обзор в семь шагов, мишени препаратов и пустой вариант. Щелчок загружает промпт для правки.
От падения давления к росту объёма крови
Сверху вниз; каждый шаг — один блок схемы.
- 1
Стимул → ренин
Низкое давление или мало NaCl — и почка выделяет ренин.
- 2
Ангиотензин I → II
Ренин и АПФ лёгких: ангиотензиноген печени → ангиотензин II.
- 3
Пять эффектов через AT1
Сужение сосудов, альдостерон, АДГ, жажда, активация симпатики.
- 4
Обратная связь
Ангиотензин II тормозит ренин — линия, замыкающая петлю.

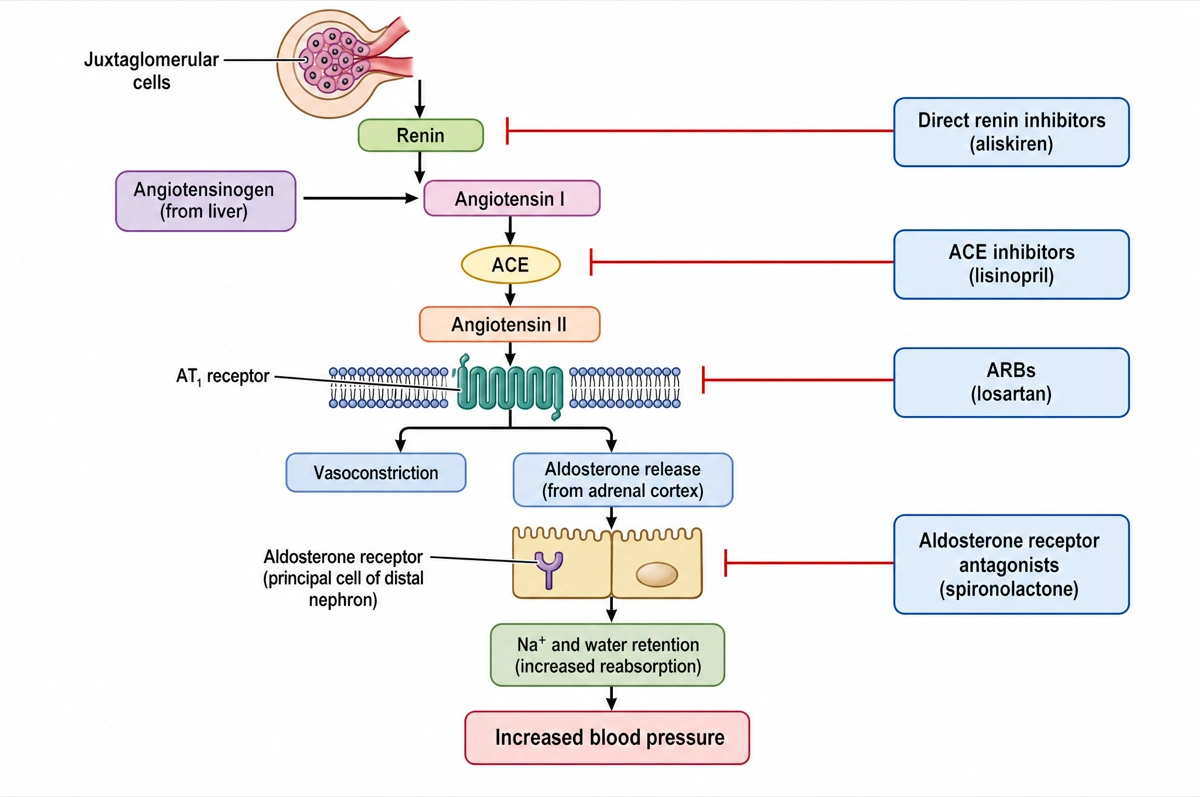

Где четыре группы препаратов прерывают цепочку
Каждый препарат — линия на своём шаге.
- 1
Ингибиторы АПФ
Линия на стрелке АПФ: ангиотензина II образуется меньше.
- 2
Сартаны
Линия между ангиотензином II и его эффектами через AT1.
- 3
Ренин и альдостерон
Алискирен останавливает первый шаг, спиронолактон — альдостерон.
Что такое ренин-ангиотензин-альдостероновая система?
Ренин-ангиотензин-альдостероновая система (РААС) — гормональный каскад, который повышает артериальное давление и объём крови: при падении давления юкстагломерулярные клетки почки выделяют ренин, превращающий печёночный ангиотензиноген в ангиотензин I; ангиотензинпревращающий фермент (АПФ), в основном в лёгких, делает из него ангиотензин II, который сужает артериолы и вызывает выброс альдостерона и АДГ. Альдостерон заставляет почку удерживать Na⁺, а вместе с ним и воду.
Коротко
- Ренин выделяется на три сигнала. Низкое давление в приносящей артериоле, меньше NaCl у плотного пятна и симпатическая стимуляция через β-рецепторы заставляют юкстагломерулярные клетки секретировать ренин; циркулирующий ангиотензин II по обратной связи тормозит его выброс.
- Ренин и АПФ — два «разреза». Ренин отщепляет от ангиотензиногена декапептид ангиотензин I; АПФ отщепляет ещё две аминокислоты и даёт активный октапептид ангиотензин II.
- Ангиотензин II действует в основном через рецептор AT1. Сужение сосудов, реабсорбция Na⁺ и секреция альдостерона идут через AT1 — рецептор, который блокируют сартаны. Кроме того, ангиотензин II вызывает жажду, выброс АДГ и симпатическую активацию.
- Быстрое и медленное плечо. Ангиотензин II поднимает давление сразу за счёт вазоконстрикции; альдостерон — медленнее, заставляя дистальный каналец и собирательную трубочку реабсорбировать Na⁺ (вода следует за ним) и выводить K⁺.
- Четыре группы препаратов блокируют цепочку. Прямые ингибиторы ренина (алискирен) действуют на ренин, иАПФ (лизиноприл) — на АПФ, блокаторы рецепторов ангиотензина II (лозартан) — на рецептор AT1, антагонисты альдостерона (спиронолактон) — на его рецептор; иАПФ и сартан не сочетают.
Как работает генератор схем РААС?
Опишите схему
Скажите, что нужно: полный каскад, простой обзор, мишени препаратов, отрицательную обратную связь или пустой рабочий лист. Назовите нужные этапы и органы — нарисованы будут только они.
Выберите стиль
По умолчанию — чистая плоская схема в стиле учебника: пусковой сигнал сверху, по блоку на гормон или фермент, орган рядом со своим этапом, стрелки до подъёма давления и линии ингибирования для обратной связи и препаратов. Или примените акварель, тушь и другие стили.
Доработайте и экспортируйте
Результат откроется в рабочей области: перерисовывайте фрагменты, редактируйте подписи прямо на холсте, увеличивайте разрешение и экспортируйте в высоком качестве.
Компоненты ренин-ангиотензин-альдостероновой системы
Этапы, которые обычно показывает подписанная схема РААС: где образуется каждый, что делает и что идёт дальше. Это содержание по умолчанию, если не попросить иное.
| Компонент | Где образуется или откуда выделяется | Роль | Следующий шаг |
|---|---|---|---|
| Плотное пятно (macula densa) | Дистальный каналец, в юкстагломерулярном аппарате | Улавливает снижение NaCl в канальцевой жидкости | Сигнал юкстагломерулярным клеткам |
| Ренин | Юкстагломерулярные клетки приносящей артериолы | Фермент, расщепляющий ангиотензиноген | Ангиотензин I |
| Ангиотензиноген | Печень | Неактивный предшественник в плазме | Расщепляется ренином |
| Ангиотензин I | Плазма крови | Неактивный пептид из 10 аминокислот | Превращается АПФ |
| АПФ (ангиотензинпревращающий фермент) | Эндотелий, в основном лёгких | Превращает ангиотензин I в ангиотензин II | Ангиотензин II |
| Ангиотензин II | Плазма крови | Сужает артериолы; высвобождает альдостерон и АДГ; вызывает жажду и симпатическую активацию | Рецепторы AT1 сосудов, коры надпочечников и мозга |
| Альдостерон | Кора надпочечников | Реабсорбция Na⁺ (вода следует) и выведение K⁺ в дистальном канальце и собирательной трубочке | Объём крови растёт |
| АДГ (вазопрессин) | Нейрогипофиз | Реабсорбция воды в собирательной трубочке; сужает периферические сосуды | Объём крови растёт |
| Натрийуретические пептиды (ANP, BNP) | Предсердия и желудочки сердца | Противодействуют РААС: тормозят ренин, альдостерон и АДГ | Давление снижается |
РАС и РААС — одна и та же система: «ренин-ангиотензиновая система» подчёркивает этапы ренин → ангиотензин, РААС называет и альдостерон. Назовите нужные этапы — нарисованы будут только они.
иАПФ или сартаны: где действует каждый в РААС?
Ингибиторы АПФ блокируют фермент, превращающий ангиотензин I в ангиотензин II; блокаторы рецепторов ангиотензина II (сартаны) позволяют ангиотензину II образоваться, но не дают ему действовать через рецептор AT1. Обе группы снижают давление и относятся к препаратам первой линии при гипертонии, но вместе их не назначают.
| Ингибитор АПФ | Сартан (БРА) | |
|---|---|---|
| Примеры | Лизиноприл, рамиприл | Лозартан |
| Блокируемый этап | Ангиотензин I → ангиотензин II (АПФ) | Ангиотензин II → рецептор AT1 |
| Где рисовать линию ингибирования | На стрелке АПФ | Между ангиотензином II и его эффектами |
| Эффект на каскад | Ангиотензина II образуется меньше | Ангиотензин II образуется, но не действует через AT1 |
| Почему один заменяют другим | Кашель или ангионевротический отёк могут сделать его непереносимым | Назначают, если иАПФ вызывает кашель или ангионевротический отёк |
| Беременность | Противопоказан | Противопоказан |
| Сочетание | Не с сартаном | Не с иАПФ |
На ту же цепочку действуют ещё две группы: прямые ингибиторы ренина, например алискирен, блокируют ренин вверху, антагонисты альдостерона, например спиронолактон, — альдостерон внизу.
Где используют схемы РААС?
Схемы РААС используют прежде всего в обучении физиологии, сестринскому делу и фармакологии — регуляция давления, функция почек, антигипертензивные препараты — и как иллюстрации в кардиологических и нефрологических работах. Детализация зависит от аудитории: шесть блоков для первого занятия, каждый орган, рецептор и мишень для экзамена по фармакологии.
Физиология и сестринское дело
Темы о регуляции давления и работе почек, где РААС рисуют от пускового сигнала до альдостерона, часто в виде пустой схемы для заполнения.
Фармакология
Показать, где действуют группы антигипертензивных средств: прямые ингибиторы ренина, иАПФ, сартаны и антагонисты альдостерона, каждая с линией ингибирования на своём этапе.
Клиническое обучение
Объяснить ответ организма на кровопотерю, обезвоживание или сердечную недостаточность, почему блокада системы снижает давление и почему спиронолактон сберегает калий.
Иллюстрации и постеры
Статьи, обзоры и постеры по кардиологии, нефрологии и эндокринологии — от классического каскада до ветви АПФ2 и ангиотензина-(1–7).
Частые вопросы о РААС
Как нарисовать схему РААС?
Начните сверху с пускового сигнала (низкое давление), затем нарисуйте почку, выделяющую ренин, ренин, превращающий ангиотензиноген из печени в ангиотензин I, АПФ в лёгких, образующий ангиотензин II, и ангиотензин II, расходящийся на вазоконстрикцию, альдостерон, АДГ и жажду, — всё сходится к подъёму давления. В этом генераторе вы описываете нужную версию, и она рисуется сверху вниз в этом порядке.
Какие этапы у ренин-ангиотензин-альдостероновой системы?
Низкое давление → юкстагломерулярные клетки выделяют ренин → ренин превращает ангиотензиноген в ангиотензин I → АПФ превращает ангиотензин I в ангиотензин II → ангиотензин II сужает артериолы и высвобождает альдостерон и АДГ → почка удерживает Na⁺ и воду → объём крови и давление растут. Затем ангиотензин II тормозит выброс ренина.
Что запускает выброс ренина?
Падение давления в приносящей артериоле, меньше NaCl у плотного пятна и симпатическая стимуляция через β-рецепторы. Сам ангиотензин II тормозит выброс ренина и замыкает петлю.
Где находится АПФ?
В основном на эндотелиальных клетках лёгких, где превращается большая часть ангиотензина I, а также в почках и мозге. Большинство схем рисуют лёгкие рядом с этапом АПФ.
Что делает ангиотензин II?
Сужает артериолы, стимулирует кору надпочечников выделять альдостерон, высвобождает АДГ из нейрогипофиза, вызывает жажду и усиливает симпатическую активность. Вместе эти эффекты повышают объём крови и давление.
Какова роль альдостерона в РААС?
Альдостерон заставляет дистальный каналец и собирательную трубочку реабсорбировать Na⁺ и выводить K⁺; вода следует за натрием, объём крови и давление растут. Это медленное плечо системы, а вазоконстрикция ангиотензином II — быстрое.
Где действуют иАПФ и сартаны?
Ингибиторы АПФ (лизиноприл, рамиприл) блокируют превращение ангиотензина I в ангиотензин II; сартаны (лозартан) блокируют ангиотензин II на рецепторе AT1. Прямые ингибиторы ренина (алискирен) действуют ступенью выше, антагонисты альдостерона (спиронолактон) — в конце цепочки.
Как РААС выключается?
Отрицательной обратной связью: ангиотензин II тормозит выброс ренина, а когда давление и поступление NaCl восстанавливаются, пусковые сигналы исчезают. Натрийуретические пептиды из растянутого сердца тоже тормозят ренин, альдостерон и АДГ.
Ренин — гормон или фермент?
Ренин — фермент, протеаза, расщепляющая ангиотензиноген, хотя некоторые источники называют его гормоном, потому что он выделяется в кровь и запускает гормональную систему. На схемах его обычно рисуют как фермент рядом со стрелкой ангиотензиноген → ангиотензин I.
Чем это отличается от универсального ИИ-генератора картинок или пустого редактора схем?
Правила сигнальных путей встроены. Каждое изображение строится сверху вниз, от пускового сигнала к эффекту, каждый гормон и фермент — отдельным узлом в правильном порядке, активация — стрелкой, ингибирование — линией с плоским концом, а каждое название написано точно. Перед печатью сверьте результат с учебником; на холсте можно передвинуть, переименовать или перерисовать любую часть.
Можно ли использовать схемы в преподавании или публикациях?
Да — схемы, которые вы создали, принадлежат вам и годятся для слайдов, методичек, экзаменационных билетов, постеров и статей. Экспорт в растр высокого разрешения, до 4K в зависимости от модели.
Источники
- Homeostatic Regulation of the Vascular System — Anatomy and Physiology 2e, section 20.4 — OpenStax
- Endocrine Regulation of Kidney Function — Anatomy and Physiology 2e, section 25.8 — OpenStax
- Hypertension — MSD Manual Professional Edition
- Metabolism of Angiotensinogen to Angiotensins (R-HSA-2022377) — Reactome
