Schema des Notch-Signalwegs erstellen
Beschreiben Sie die Abbildung, die Sie brauchen, und erhalten Sie den Notch-Signalweg zwischen zwei Zellen beschriftet – Ligand, Notch-Rezeptor, die Schnitte S2 und S3, NICD auf dem Weg in den Zellkern und CSL (RBPJ), das HES- und HEY-Gene anschaltet.
Notch-Signalweg in Beispielen

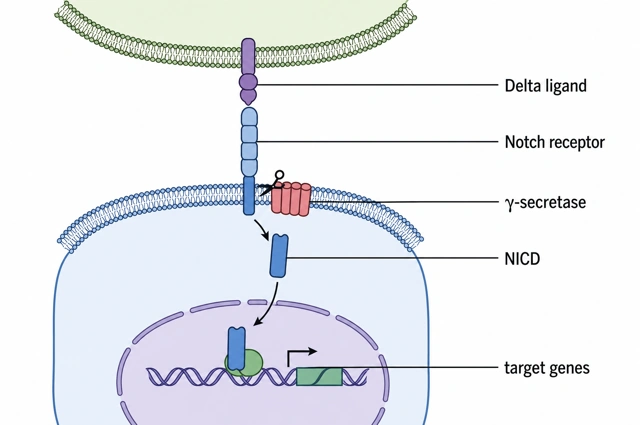

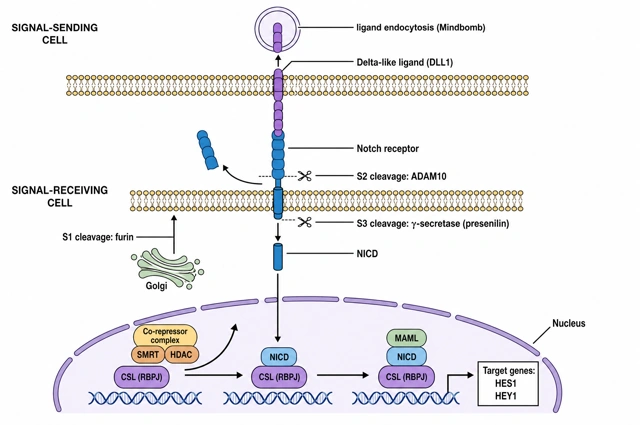

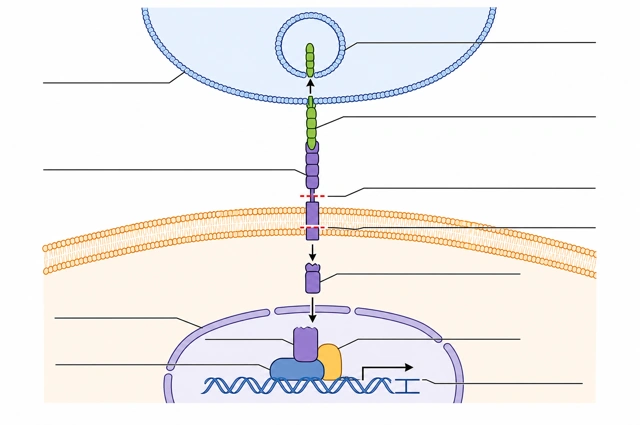

Echte Renderings von vier Prompts zum Notch-Signalweg: voll beschriftet, als Überblick mit fünf Begriffen, als laterale Inhibition im Innenohr und als leeres Arbeitsblatt. Ein Klick lädt den Prompt zum Bearbeiten.

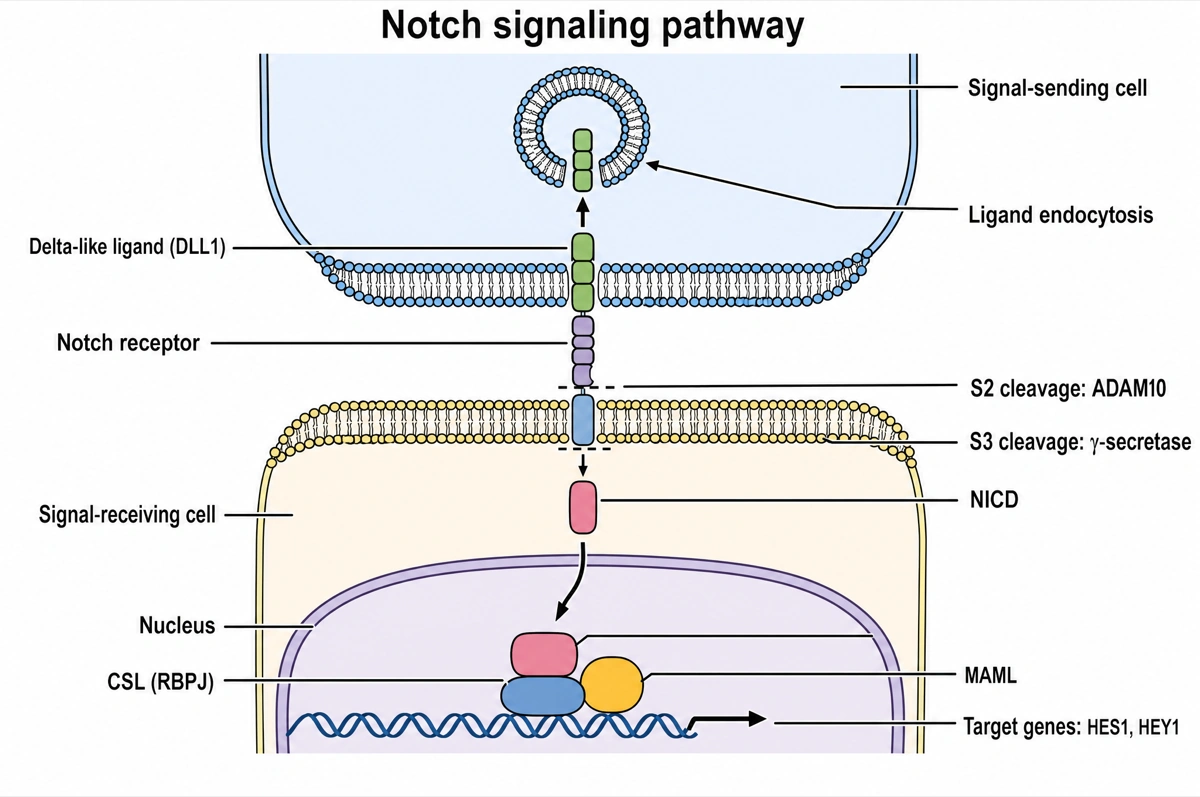

Zwei Zellen, ein Kontakt, zwei Schnitte
Von der sendenden Zelle abwärts bis in den Zellkern lesen.
- 1
DLL1 → Notch-Rezeptor
Der Ligand der sendenden Zelle bindet Notch der empfangenden Zelle.
- 2
Ligand-Endozytose
Die sendende Zelle nimmt den Liganden auf und zieht so an Notch.
- 3
S2- und S3-Spaltung
ADAM10 schneidet vor der Membran, γ-Sekretase dann darin.
- 4
NICD, CSL (RBPJ), MAML
NICD geht in den Kern und schaltet mit CSL und MAML HES1, HEY1 an.

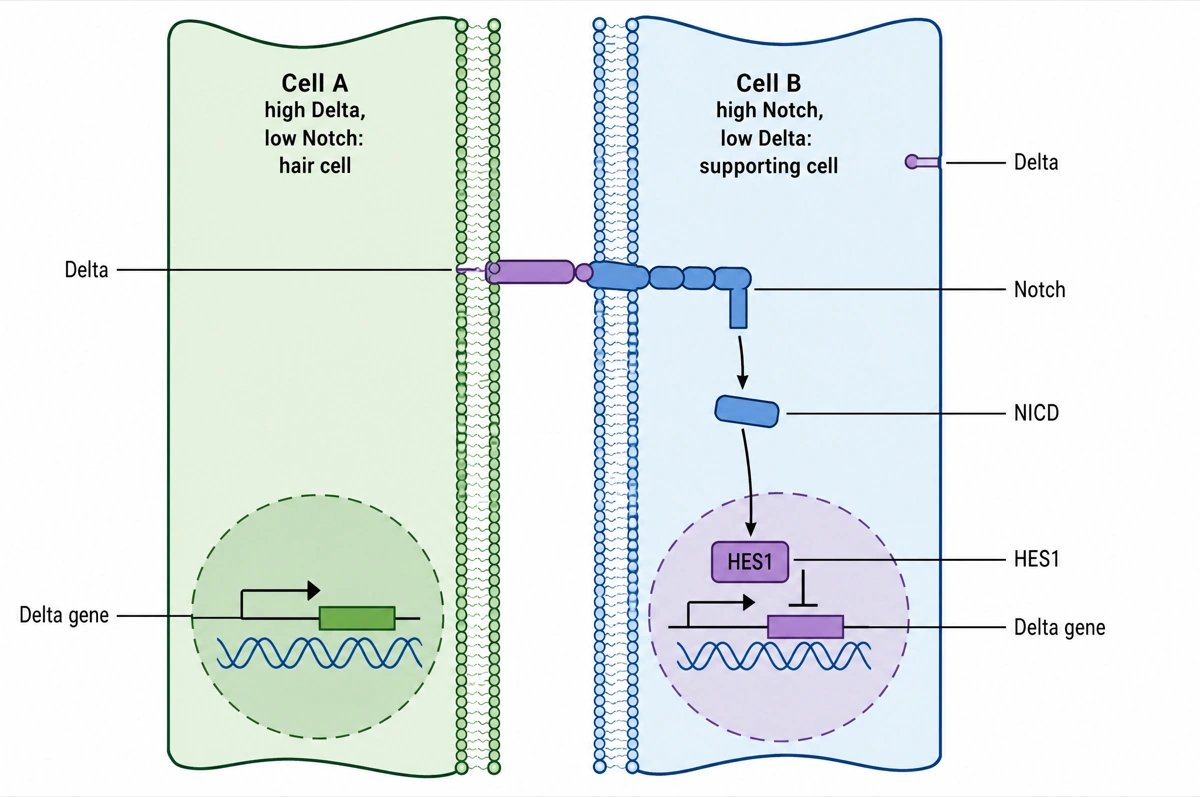

Wer Delta behält, wird Haarzelle
Von links nach rechts: von Zelle A hinüber in Zelle B.
- 1
Delta auf A → Notch auf B
Zelle A mit viel Delta aktiviert Notch in ihrer Nachbarin, Zelle B.
- 2
NICD → HES1
Das in Zelle B freigesetzte NICD schaltet HES1 an.
- 3
HES1 am Delta-Gen von B
HES1 drosselt das eigene Delta von B, der Unterschied wächst.
Was ist der Notch-Signalweg?
Der Notch-Signalweg ist ein kontaktabhängiger Signalweg: Ein Delta-like- oder Jagged-Ligand auf einer Zelle bindet den Notch-Rezeptor der Nachbarzelle, ADAM10 und γ-Sekretase schneiden den Rezeptor, und die freigesetzte intrazelluläre Domäne (NICD) wandert in den Zellkern, wo sie mit CSL (RBPJ) und MAML HES- und HEY-Gene anschaltet. Das Rezeptorfragment selbst trägt das Signal – ohne Kinasekaskade und ohne sekundären Botenstoff.
Auf einen Blick
- Säugetiere haben vier Notch-Rezeptoren und fünf kanonische Liganden. NOTCH1–4 werden von den Delta-like-Liganden DLL1 und DLL4 und den Jagged-Liganden JAG1 und JAG2 aktiviert; DLL3 wirkt vor allem über cis-Inhibition statt über Aktivierung.
- Notch wird dreimal geschnitten. Furin spaltet den neuen Rezeptor an S1 im Golgi-Apparat zum reifen Heterodimer; nach der Ligandenbindung schneidet ADAM10 an S2 knapp außerhalb der Membran, und die γ-Sekretase mit Presenilin als katalytischer Untereinheit schneidet an S3 in der Membran und setzt NICD frei.
- Der Ligand muss ziehen. Bindung allein reicht nicht: Die Ubiquitin-Ligasen Mindbomb oder Neuralized markieren den gebundenen Liganden, die sendende Zelle nimmt ihn per Endozytose auf, und dieser Zug entfaltet die negative Regulationsregion des Rezeptors, sodass ADAM10 die S2-Stelle erreicht.
- CSL (RBPJ) ist ein Schalter. Ohne NICD sitzt es mit Korepressoren und Histon-Deacetylasen auf den Zielgenen; NICD verdrängt sie und holt MAML und Histon-Acetyltransferasen wie p300 heran, die HES1, HES5, HEY-Gene und MYC anschalten.
- Jedes Signal ist kurzlebig. CDK8 phosphoryliert die PEST-Domäne von NICD, und die Ubiquitin-Ligase FBXW7 markiert es für den Abbau – Mutationen in PEST oder FBXW7, die das verhindern, sind bei der akuten lymphatischen T-Zell-Leukämie häufig.
Wie funktioniert der Generator für den Notch-Signalweg?
Schema beschreiben
Sagen Sie, wofür es gedacht ist und wie tief es gehen soll: der volle Signalweg zwischen zwei Zellen, ein einfacher Überblick oder die laterale Inhibition zwischen Nachbarzellen. Ein Satz genügt.
Stil wählen
Standard ist eine klare, flache Lehrbuch-Tafel – weißer Hintergrund, gerade Pfeile, Beschriftungen an Bezugslinien. Oder wählen Sie Aquarell, Tuschelinie, 3D und andere Stile.
Verfeinern und exportieren
Das Ergebnis öffnet sich in Ihrem Workspace: Bereiche neu zeichnen, Beschriftungen direkt auf der Leinwand bearbeiten, hochskalieren und in hoher Auflösung exportieren.
Bestandteile des Notch-Signalwegs und ihre Aufgaben
Die Moleküle, die ein beschriftetes Schema des Notch-Signalwegs üblicherweise zeigt, in der Reihenfolge, in der das Signal sie durchläuft. Das ist der Standard-Beschriftungssatz, solange Sie keinen kürzeren verlangen.
| Bestandteil | Aufgabe | Wo er hingehört |
|---|---|---|
| DSL-Ligand (DLL1, DLL4, JAG1, JAG2) | Transmembraner Ligand, der Notch auf der Nachbarzelle bindet | In der Membran der sendenden Zelle, zum Spalt hin |
| Mindbomb oder Neuralized | Ubiquitin-Ligasen, die den gebundenen Liganden für die Endozytose markieren – der Zug wirkt auf den Rezeptor | In der sendenden Zelle, am Ende des Liganden |
| Notch-Rezeptor (NOTCH1–4) | Einfach membrandurchspannender Rezeptor, nach der S1-Spaltung durch Furin ein Heterodimer | Durch die Membran der empfangenden Zelle |
| Fringe | Glykosyltransferase im Golgi-Apparat, die O-Fucose an Notch-EGF-Wiederholungen verlängert und Delta gegenüber Jagged begünstigt | Im Golgi-Apparat der empfangenden Zelle (optional) |
| ADAM10 (S2-Spaltung) | Metalloprotease, die die extrazelluläre Domäne abtrennt, sobald der Zug die S2-Stelle freilegt; übrig bleibt NEXT | Knapp außerhalb der Membran der empfangenden Zelle |
| γ-Sekretase (S3-Spaltung) | Intramembran-Protease aus Presenilin, Nicastrin, PEN-2 und APH-1, die NEXT schneidet und NICD freisetzt | In der Lipiddoppelschicht |
| NICD | Intrazelluläre Notch-Domäne; trägt das Signal selbst in den Zellkern | Pfeil von der Membran durch das Cytoplasma in den Zellkern |
| CSL (RBPJ) mit Korepressoren | DNA-bindendes Protein, das die Zielgene ohne NICD abgeschaltet hält | Auf der DNA im Zellkern |
| MAML (Mastermind-like) | Koaktivator, den NICD und CSL rekrutieren; bringt p300 mit | Auf NICD und CSL an der DNA |
| HES- und HEY-Gene | Wichtigste Zielgene; sie codieren Repressoren, die die Notch-Wirkung ausführen | Unterhalb des Komplexes, ganz unten |
Wie viele Begriffe verlangt werden, hängt vom Kurs ab. Ein Einstieg zeigt Ligand, Rezeptor, NICD und Zielgene; im Oberstufen- oder Grundstudiumskurs kommen ADAM10, γ-Sekretase, CSL (RBPJ) und MAML dazu, in Vertiefungskursen Furin, Fringe und Mindbomb. Beim S2-Enzym widersprechen sich Quellen: ADAM17 spaltet Notch im Reagenzglas, die ligandenausgelöste Spaltung in lebenden Zellen hängt aber von ADAM10 ab.
Notch- vs. Wnt-Signalweg: Was ist der Unterschied?
Der Notch-Signalweg braucht direkten Zellkontakt – ein membrangebundener Ligand löst Schnitte im Rezeptor der Nachbarzelle aus, und das Rezeptorfragment selbst geht in den Zellkern –, der kanonische Wnt-Signalweg dagegen nutzt einen sezernierten Liganden, der β-Catenin vor seinem Abbaukomplex bewahrt. Beide steuern Zellschicksale in Entwicklung und Stammzellen, und beide sind bei Krebs verändert.
| Notch-Signalweg | Wnt-Signalweg (kanonisch) | |
|---|---|---|
| Ligand | Membrangebundene DSL-Liganden: DLL1, DLL4, JAG1, JAG2 | Sezernierte, lipidmodifizierte WNT-Glykoproteine – 19 beim Menschen |
| Reichweite | Kontaktabhängig (juxtakrin): nur Zellen, die sich berühren | Kurz und weit, als Gradient um die Quelle |
| Rezeptor | NOTCH1–4, einfach membrandurchspannend | Einer von 10 Frizzled-Rezeptoren mit dem Korezeptor LRP5/6 |
| Wie das Signal weitergeht | Proteolyse: S2 durch ADAM10, S3 durch γ-Sekretase | Der Abbaukomplex (APC, Axin, GSK3, CK1) wird abgeschaltet |
| Bote in den Zellkern | NICD, ein Fragment des Rezeptors | β-Catenin, ein cytoplasmatisches Protein, das nicht mehr abgebaut wird |
| Partner im Zellkern | CSL (RBPJ) mit MAML | TCF/LEF |
| Aus-Zustand | CSL (RBPJ) hemmt die Zielgene mit Korepressoren | β-Catenin wird phosphoryliert und im Proteasom abgebaut |
| Typische Krebserkrankung | NOTCH1-Mutationen bei über 50 % der T-ALL | Eine Wnt-Weg-Mutation bei etwa 90 % der sporadischen kolorektalen Karzinome |
Zeichnen Sie Notch als zwei sich berührende Zellen mit dem Liganden fest in einer Membran, Wnt dagegen mit dem Liganden frei im Raum zwischen den Zellen. Die beiden Wege beeinflussen sich – NICD kann auf den Wnt-Signalweg wirken –, doch die Partner im Zellkern bleiben getrennt: CSL bei Notch, TCF/LEF bei Wnt.
Wo werden Schemata des Notch-Signalwegs verwendet?
Schemata des Notch-Signalwegs werden in der Zell- und Entwicklungsbiologie-Lehre, in der Prüfungsvorbereitung und als schematische Abbildungen in der Stammzell-, Gefäß- und Krebsforschung verwendet. Die Tiefe richtet sich nach dem Publikum: vier Begriffe im Einstieg, jeder Schnitt und jeder Kofaktor im Masterkurs.
Zellbiologie-Vorlesungen
Folien zur Zell-Zell-Kommunikation, die Notch neben Wnt, Hedgehog und TGF-β stellen: membrangebundener Ligand, Aktivierung durch Proteolyse und ein Rezeptorfragment als Transkriptions-Koaktivator.
Entwicklungsbiologie
Abbildungen zur lateralen Inhibition – Haar- und Stützzellen im Innenohr, Spitzen- und Stielzellen wachsender Blutgefäße – und zur Somitenbildung, bei der Pulse der Notch-Aktivität jedes neue Somit markieren.
Onkologie und Hämatologie
Abbildungen zu aktivierenden NOTCH1-Mutationen bei T-ALL, zum Verlust von FBXW7 und zu Wirkstoffen am Signalweg, von γ-Sekretase-Inhibitoren bis zu DLL3-gerichteten Antikörpern beim kleinzelligen Lungenkarzinom.
Forschungsabbildungen und Förderanträge
Schemata, die direkt am Signalweg markieren, wo eine Mutation, ein Knockout oder ein Inhibitor ansetzt – ADAM10, γ-Sekretase, CSL (RBPJ) oder MAML.
Häufige Fragen zum Notch-Signalweg
Was gehört in ein beschriftetes Schema des Notch-Signalwegs?
Standard sind die sendende Zelle mit einem DSL-Liganden (Delta-like oder Jagged), die empfangende Zelle mit dem Notch-Rezeptor, die S2-Spaltung durch ADAM10, die S3-Spaltung durch γ-Sekretase, das freigesetzte NICD und im Zellkern CSL (RBPJ), MAML und die Zielgene HES/HEY. Viele Abbildungen zeigen zusätzlich die S1-Spaltung durch Furin im Golgi-Apparat und die Korepressoren, an die CSL gebunden ist, bevor NICD eintrifft.
Welche Schritte hat der Notch-Signalweg?
Fünf Schritte: Ein Ligand auf einer Zelle bindet Notch auf der Nachbarzelle; die sendende Zelle nimmt den Liganden per Endozytose auf und zieht; ADAM10 schneidet Notch an S2; die γ-Sekretase schneidet an S3 in der Membran; NICD gelangt in den Zellkern und schaltet dort mit CSL (RBPJ) und MAML die Zielgene an. Schon vorher hat Furin den neuen Rezeptor einmal geschnitten, an S1 im Golgi-Apparat.
Was macht die γ-Sekretase im Notch-Signalweg?
Die γ-Sekretase setzt den letzten Schnitt, S3, innerhalb der Membran und löst NICD von dem Stumpf, den ADAM10 übrig lässt. Sie ist ein Komplex aus vier Teilen – Presenilin 1 oder 2 als katalytische Untereinheit, dazu Nicastrin, PEN-2 und APH-1 – und spaltet auch das Amyloid-Vorläuferprotein, das mit der Alzheimer-Krankheit verbunden ist.
Was ist laterale Inhibition beim Notch-Signalweg?
Laterale Inhibition teilt eine Gruppe gleichwertiger Zellen in zwei Schicksale: Eine Zelle, die etwas mehr Delta bildet, aktiviert Notch in ihren Nachbarn, Notch-Signale senken deren eigenes Delta, und der Unterschied wächst, bis die erste Zelle ein Schicksal einschlägt und ihre Nachbarn ein anderes. Im Innenohr ist so jede Haarzelle von Stützzellen umgeben.
Was ist cis-Inhibition von Notch?
Bei der cis-Inhibition wird Notch durch Liganden der eigenen Zelle blockiert: Ein Delta- oder Jagged-Ligand in derselben Membran bindet den Rezeptor und macht ihn für Liganden der Nachbarzellen unempfindlich. DLL3 scheint nur so zu wirken; zusammen mit der Aktivierung in trans drängt das eine Zelle in einen klaren Sende- oder Empfangszustand.
Was bewirkt Fringe an Notch?
Die Fringe-Enzyme – Lunatic, Manic und Radical Fringe – verlängern im Golgi-Apparat die O-Fucose-Zucker an den EGF-Wiederholungen von Notch, sodass NOTCH1 stärker auf Delta-like-Liganden anspricht als auf Jagged. Die Modifikation stimmt das Signal fein ab; für die Reifung des Rezeptors ist sie nicht nötig.
Welche Rolle spielt der Notch-Signalweg bei Krebs?
Aktivierende NOTCH1-Mutationen finden sich bei über 50 % der akuten lymphatischen T-Zell-Leukämien (T-ALL), meist in der Heterodimerisierungsdomäne, die den Rezeptor ohne Liganden feuern lässt, und in der PEST-Domäne, die den Abbau von NICD verhindert. In anderen Geweben, etwa bei Plattenepithelkarzinomen, wirkt Notch dagegen als Tumorsuppressor.
Wofür werden γ-Sekretase-Inhibitoren eingesetzt?
γ-Sekretase-Inhibitoren (GSI) blockieren den S3-Schnitt und legen damit den Notch-Signalweg still; die FDA hat im November 2023 einen davon, Nirogacestat, für fortschreitende Desmoidtumoren zugelassen. Eine frühe GSI-Studie bei T-ALL wurde wegen schwerer Durchfälle abgebrochen – die Darmschleimhaut ist auf Notch angewiesen, und das Enzym hat neben Notch viele weitere Substrate.
Was ist anders als bei einem allgemeinen KI-Bildgenerator?
Die fachliche Vorgabe ist eingebaut. Jedes Bild wird angewiesen, den Signalweg von oben nach unten anzulegen – sendende Zelle, empfangende Zelle, die Schnitte, der Zellkern – mit einfachen Pfeilen für Aktivierung, Balken mit flachem Ende für Hemmung und jeder Beschriftung in Lehrbuchschreibweise. Prüfen Sie die Begriffe vor dem Druck an Ihrem Lehrplan; auf der Leinwand lässt sich jede Beschriftung direkt korrigieren.
Kann ich die Schemata für Lehre oder Publikationen verwenden?
Ja – was Sie erzeugen, gehört Ihnen und lässt sich in Arbeitsblättern, Präsentationen, Handouts, Abschlussarbeiten und Fachartikeln verwenden. Export als hochauflösende Rastergrafik, je nach Modell bis 4K.
Kann ich die Beschriftungen nachträglich ändern?
Ja. Das Ergebnis öffnet sich in einer Canvas-Arbeitsfläche, die die Beschriftungen erkennt – Sie können den Text ändern oder übersetzen, Bezugslinien verschieben, einen Bereich neu zeichnen oder umfärben, ohne die ganze Abbildung neu zu erzeugen.
Quellen
- Signaling by NOTCH1 — pathway R-HSA-1980143 — Reactome
- Notch signaling pathway — KEGG PATHWAY hsa04330 — KEGG
- Notch signaling pathway: architecture, disease, and therapeutics (Zhou et al., 2022) — Signal Transduction and Targeted Therapy
- FDA approves nirogacestat for desmoid tumors (2023) — U.S. Food and Drug Administration
