귀 구조 그림 만들기
외이·중이·내이 단면, 이소골, 소리의 경로, 빈칸 연습용 사본까지 라벨 있는 귀 구조 그림을 만듭니다. 생명과학과 해부생리학의 교육과 학습에 맞으며, 임상용이 아닙니다.
귀 구조 그림 예시
각 프롬프트가 그린 결과입니다. 세 부위를 괄호로 묶은 오른쪽 귀 관상 단면 전체, 라벨 8개짜리 학교용 귀, 난원창에 닿은 망치뼈·모루뼈·등자뼈 확대도, 일곱 단계로 번호를 붙인 소리의 경로입니다. 카드를 누르면 프롬프트를 불러와 수정할 수 있습니다.

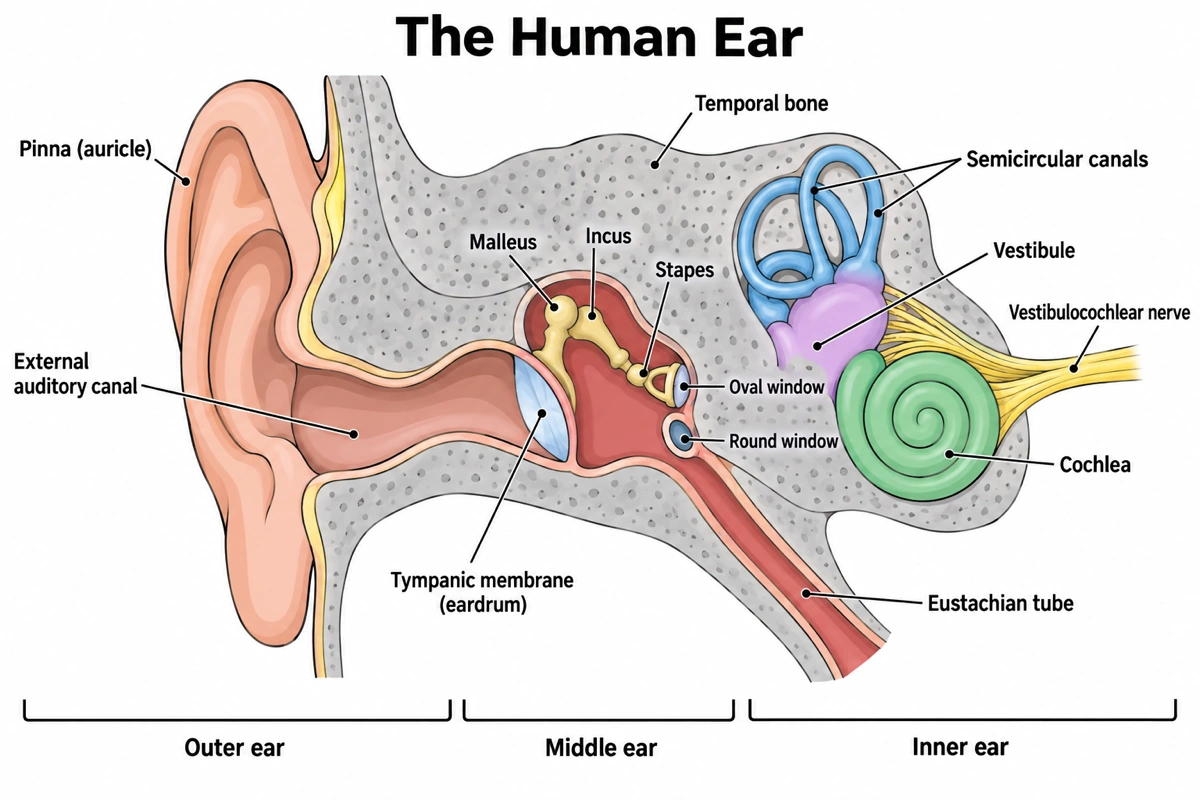

라벨 있는 귀 구조: 귀의 각 부분과 기능
라벨 있는 귀 그림의 각 부분과 속한 부위, 하는 일을 바깥에서 안쪽 순으로 정리했습니다.
| 부분 | 부위 | 하는 일 |
|---|---|---|
| 귓바퀴 (이개) | 외이 | 탄성 연골로 된 판으로, 소리를 모으고 앞뒤 어느 쪽에서 오는지 구별하도록 돕습니다 |
| 외이도 | 외이 | 소리를 약 2.5 cm 고막까지 전하며, 샘에서 귀지를 만듭니다 |
| 고막 | 외이–중이 경계 | 소리에 따라 진동해 망치뼈를 움직이는 얇은 막 |
| 망치뼈 (추골) | 중이 | 첫 번째 이소골. 자루가 고막에 붙어 있음 |
| 모루뼈 (침골) | 중이 | 가운데 이소골로 망치뼈와 등자뼈를 연결 |
| 등자뼈 (등골) | 중이 | 마지막 이소골. 발판이 난원창에서 흔들려 달팽이관 액체를 밂 |
| 난원창 | 중이–내이 경계 | 진동이 달팽이관으로 들어가는, 막으로 덮인 구멍 |
| 정원창 | 중이–내이 경계 | 달팽이관을 지난 압력파를 바깥으로 부풀어 해소 |
| 유스타키오관 (이관) | 중이에서 비인두로 | 공기를 드나들게 해 고막 양쪽 압력을 같게 하고, 중이를 배액 |
| 달팽이관 | 내이 | 액체가 찬 나선관으로, 유모세포가 진동을 청각 신경 신호로 바꿈 |
| 전정 | 내이 | 머리 기울기와 직선 가속도를 감지하는 타원주머니와 둥근주머니가 있음 |
| 반고리관 | 내이 | 서로 직각인 액체 찬 고리 세 개로 머리 회전을 감지 |
| 전정달팽이신경 (제8뇌신경) | 내이에서 뇌줄기로 | 달팽이관의 청각 신호와 전정·반고리관의 평형 신호를 전달 |
| 측두골 | 세 부위 전체를 둘러쌈 | 외이도, 중이, 내이를 품은 머리뼈 |
학교 학습지는 이소골 세 개를 '귀뼈' 라벨 하나로 묶고 전정달팽이신경을 청신경이라고 부르는 경우가 많습니다. 해부학 과정은 이를 따로 나누고 전정과 두 창을 더합니다. 수업에서 쓰는 라벨 세트를 알려 주면 그 라벨만 그립니다.
내이, 중이, 외이: 어떤 귀 그림을 그릴까
대부분은 귀의 한 부위나 귀를 지나는 한 경로를 찾습니다. 많이 찾는 버전과 각 버전에 들어가야 할 부분입니다.
내이 구조 그림
측두골 안의 뼈미로와 그 안의 막미로입니다. 청각은 약 2바퀴 반 감긴 달팽이관으로, 단면을 잘라 전정계, 기저막 위 코르티 기관이 있는 달팽이관, 고실계를 보여 줍니다. 평형은 타원주머니와 둥근주머니가 있는 전정, 서로 직각을 이루며 각각 부풀어 오른 팽대부가 있는 세 반고리관입니다. 뼈 부분은 외림프, 막 부분은 내림프로 차 있습니다.
중이 구조 그림
고막과 내이 사이의 공기 찬 고실입니다. 망치뼈, 모루뼈, 등자뼈, 안쪽 벽의 정원창 위에 있는 난원창, 앞쪽의 유스타키오관 입구, 뒤쪽의 유양돌기 벌집이 들어갑니다. 더 자세한 버전은 작은 근육 두 개를 더합니다. 망치뼈의 고막장근과, 몸에서 가장 작은 골격근인 등자뼈의 등골근입니다.
외이(귓바퀴)의 구조
옆에서 본 바깥귀로, '외이의 구조'를 찾는 사람들이 원하는 그림입니다. 휘어진 가장자리인 귀둘레, 안쪽 능선인 맞둘레, 외이도로 이어지는 오목한 귀조가비, 그 앞의 작은 돌출부 귀구슬, 맞은편의 맞구슬, 주상와와 삼각와, 그리고 아래쪽의 부드러운 귓불로, 귓불만 연골이 없습니다.
외이도 그림
귀조가비에서 고막까지 약 2.5 cm 길이의 S자 모양 외이도입니다. 바깥 1/3은 털과 귀지를 만드는 귀지샘이 있는 연골 벽이고, 안쪽 2/3는 뼈를 지나며 얇은 피부로 덮여 있습니다. 고막이 비스듬히 막고 있어 외이도는 천장보다 바닥 쪽이 더 깁니다.
귀뼈(이소골) 그림
이소골 세 개를 크게 그립니다. 자루는 고막에, 머리는 중이 위쪽 공간에 있는 망치뼈, 몸통과 긴 돌기가 있는 모루뼈, 머리와 다리 두 개, 난원창에 끼워진 타원형 발판이 있는 등자뼈입니다. 등자뼈는 길이 약 3 mm로 몸에서 가장 작은 뼈입니다. 작은 윤활관절 두 개가 세 뼈를 잇습니다.
간단한 귀 그림
첫 수업에는 라벨 6–8개면 충분합니다. 귓바퀴, 외이도, 고막, 귀뼈, 달팽이관, 반고리관, 청신경, 유스타키오관입니다. 세 뼈는 라벨 하나로 묶고 전정과 창은 빼도 됩니다. 달팽이관은 내이에, 관은 목 쪽으로 내려가게 두세요. 간단한 귀 그림이 가장 자주 틀리는 두 곳입니다.
라벨 있는 귀 그림과 빈칸 귀 그림
라벨 있는 귀 그림은 정답지이고, 빈칸 귀 그림은 같은 그림에 빈 줄을 남겨 퀴즈나 외워서 쓰기에 씁니다. 지시선이 맞도록 한 그림으로 둘 다 만드세요. 중학교 학습지는 보통 라벨 8–10개, 해부생리학 실습지는 창, 전정, 신경을 더해 14개 이상입니다.
측두골을 포함한 귀 해부 그림
해부학 과정 버전입니다. 귀를 측두골 추체 안에 두고, 전정달팽이신경과 그 옆의 얼굴신경이 지나는 내이도, 중이를 가로지르는 고삭신경, 뒤쪽의 유양돌기, 비인두로 열리는 유스타키오관을 그립니다. '왼쪽 귀'인지 '오른쪽 귀'인지 알려 주세요. 관상 단면은 좌우가 거울상입니다.
귀를 지나는 소리의 경로
청각 경로를 번호 단계로 그립니다. 귓바퀴가 소리를 외이도로 모으고, 고막이 진동하고, 망치뼈·모루뼈·등자뼈가 진동을 전하고, 등자뼈가 난원창을 흔들고, 액체 파동이 달팽이관을 지나며 기저막의 유모세포를 구부리고, 달팽이신경이 신호를 뇌줄기와 청각 피질로 보냅니다. 높은 음은 달팽이관 기저부 근처, 낮은 음은 꼭대기 근처에서 최대가 됩니다.
귀의 세 부분은 무엇인가요?
귀는 세 부분으로 나뉩니다. 외이(귓바퀴, 외이도, 고막)는 소리를 모으고, 중이(공기 찬 공간 속 망치뼈, 모루뼈, 등자뼈)는 소리를 전달하며, 내이(달팽이관, 전정, 반고리관)는 소리를 신경 신호로 바꾸고 평형을 감지합니다. 귀 그림은 보통 세 부분을 모두 지나는 관상 단면이라, 귓바퀴에서 전정달팽이신경까지의 경로를 한 그림에서 따라갈 수 있습니다. 이 페이지의 그림은 교육과 학습용이며 임상용이 아닙니다.
핵심 정리
- 등자뼈는 사람 몸에서 가장 작은 뼈로, 길이 약 3 mm입니다. 망치뼈, 모루뼈와 함께 고막의 진동을 난원창으로 전합니다.
- 중이는 소리의 압력을 약 20배 키웁니다. 고막은 등자뼈 발판보다 약 17배 넓고, 이소골의 지렛대 작용이 조금 더 보태 공기 대신 액체를 움직일 만큼이 됩니다.
- 사람은 약 20–20,000 Hz를 듣습니다. 기저막은 위치로 음높이를 나눕니다. 높은 주파수는 달팽이관 기저부 근처를, 낮은 주파수는 꼭대기 근처를 움직입니다.
- 달팽이관은 약 2바퀴 반 감겨 있으며 펼치면 약 35 mm입니다. 코르티 기관에는 내유모세포 약 3,500개와 외유모세포 약 12,000개가 있습니다.
- 내이의 절반은 청각이 아니라 평형을 맡습니다. 타원주머니와 둥근주머니는 기울기와 직선 가속도를, 세 반고리관은 회전을 감지합니다.

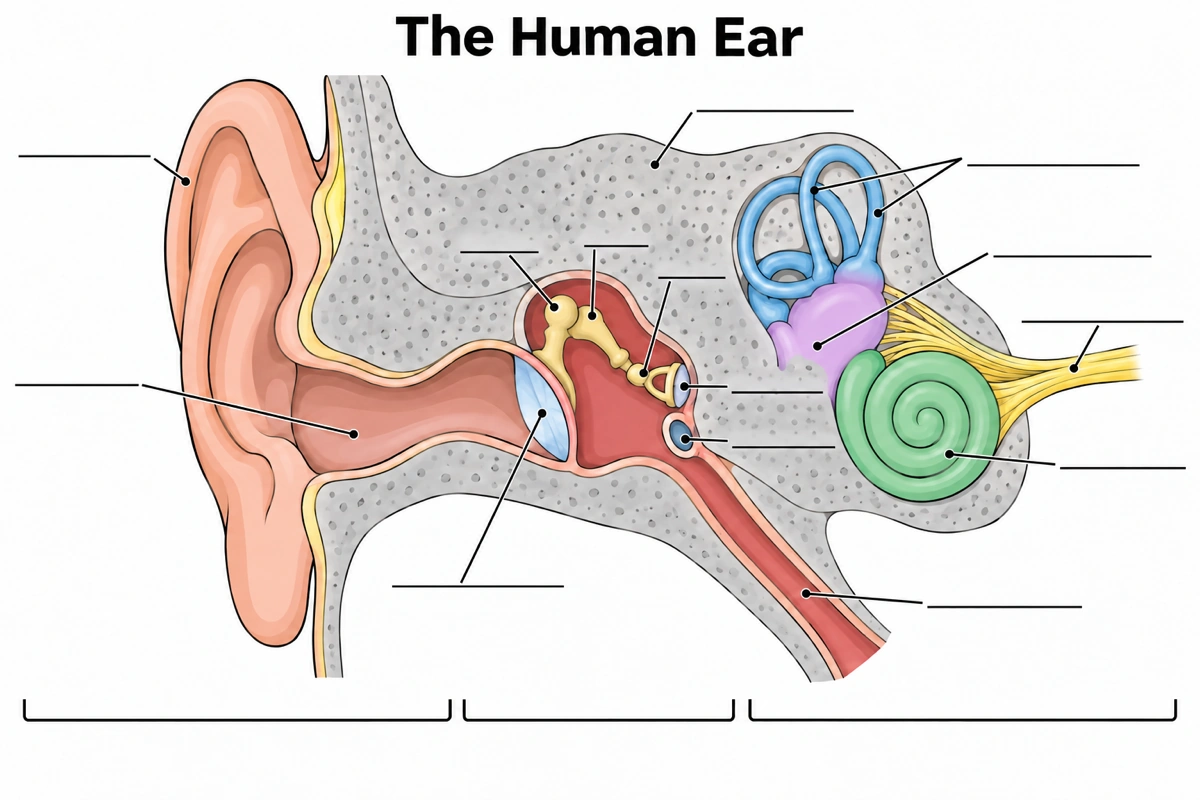

귀 라벨 붙이기: 빈칸 귀 구조 그림
위의 라벨 있는 귀에 빈 답란 14개를 남기고 세 부위 괄호의 이름도 비웠습니다. 학생들이 가장 많이 헷갈리는 네 곳입니다.
- 1
망치뼈, 모루뼈, 등자뼈
중이 위의 짧은 줄 세 개. 고막 쪽이 망치뼈, 가운데가 모루뼈, 창 쪽이 등자뼈입니다.
- 2
난원창과 정원창
달팽이관 벽의 두 줄 중 위쪽, 등자뼈 발판 아래가 난원창입니다.
- 3
전정과 달팽이관
반고리관 아래 연보라색 방이 전정, 그 아래 앞쪽의 초록색 나선이 달팽이관입니다.
- 4
뼈와 괄호
전체를 감싼 회색 뼈는 측두골이고, 괄호는 외이, 중이, 내이 순입니다.
외이, 중이, 내이 비교
외이는 소리를 공기로, 중이는 뼈로, 내이는 액체로 전하며 신경 신호로 바꿉니다. 각 부위는 막으로 끝납니다. 고막이 외이를, 난원창과 정원창이 중이를 닫습니다.
| 외이 | 중이 | 내이 | |
|---|---|---|---|
| 구성 | 귓바퀴, 외이도, 고막 바깥면 | 망치뼈, 모루뼈, 등자뼈, 고실, 유스타키오관 | 달팽이관, 전정, 반고리관 |
| 채워진 것 | 공기, 바깥과 열려 있음 | 공기, 유스타키오관으로 환기 | 액체: 외림프와 내림프 |
| 소리의 형태 | 공기 속 압력파 | 뼈 세 개의 진동 | 액체 파동, 이어서 신경 자극 |
| 역할 | 소리를 모아 보냄 | 증폭해 전달 | 음높이와 크기 감지, 평형 감지 |
| 손상 시 난청 | 전음성 | 전음성 | 감각신경성 |
그림에서 고막은 외이와 중이의 경계선이고, 난원창에 끼워진 등자뼈 발판은 중이와 내이의 경계선입니다. 고막을 중이 안에 넣거나 달팽이관을 이소골 옆에 둔 괄호가 가장 먼저 확인할 부분입니다.
귀 구조 그림 Q&A
귀는 어떤 부분으로 이루어져 있나요?
외이(귓바퀴, 외이도), 고막, 중이(망치뼈, 모루뼈, 등자뼈, 유스타키오관), 내이(달팽이관, 전정, 반고리관)이며, 전정달팽이신경이 뇌로 이어집니다. 해부학 과정의 라벨 있는 귀 그림은 난원창과 정원창, 이를 둘러싼 측두골도 표시합니다.
외이의 각 부분은 무엇이라고 부르나요?
귓바퀴(이개)와 외이도입니다. 귓바퀴에는 귀둘레, 맞둘레, 귀조가비, 귀구슬, 맞구슬, 주상와와 삼각와, 귓불이 있습니다. 고막은 외이도 안쪽 끝에 있으며 보통 중이와의 경계로 봅니다.
귀의 뼈 세 개는 이름이 무엇인가요?
고막에서 안쪽으로 망치뼈(추골), 모루뼈(침골), 등자뼈(등골) 순입니다. 이 셋을 합쳐 이소골이라 합니다. 망치뼈는 고막에 붙어 있고, 모루뼈가 이를 등자뼈와 잇고, 등자뼈 발판이 달팽이관의 난원창에 끼워져 있습니다.
고막은 외이에 속하나요, 중이에 속하나요?
둘 사이의 벽입니다. 바깥면은 외이도를, 안쪽면은 망치뼈 자루가 붙은 중이 공간을 향합니다. 대부분의 그림은 외이 괄호를 고막에서 끝내고 중이 괄호를 바로 그 뒤에서 시작합니다.
귀의 어느 부분이 평형을 담당하나요?
내이의 전정계입니다. 머리 회전을 감지하는 반고리관 세 개와, 기울기와 직선 운동을 감지하는 전정 속 타원주머니와 둥근주머니입니다. 이 신호는 전정달팽이신경의 전정 가지를 따라 달팽이관의 청각 신호와 함께 전달됩니다.
달팽이관은 무슨 일을 하나요?
소리 진동을 신경 신호로 바꿉니다. 등자뼈가 나선형 달팽이관의 액체에 파동을 밀어 넣으면, 파동이 기저막 위 코르티 기관의 유모세포를 구부리고 유모세포가 달팽이신경을 흥분시킵니다. 나선의 어디에서 파동이 최대가 되는지로 뇌가 음높이를 압니다. 높은 음은 기저부, 낮은 음은 꼭대기 근처입니다.
유스타키오관은 무슨 일을 하나요?
중이를 코 뒤쪽 비인두와 연결해 공기가 드나들게 하여 고막 양쪽 압력을 같게 유지합니다. 침을 삼키거나 하품하면 열리는데, 비행기에서 귀가 뻥 뚫리는 느낌이 이것입니다. 중이를 배액하는 역할도 하며, 어린아이는 더 짧고 수평에 가깝습니다.
소리는 귀를 어떻게 지나가나요?
귓바퀴 → 외이도 → 고막 → 망치뼈 → 모루뼈 → 등자뼈 → 난원창 → 달팽이관 액체 → 유모세포 → 달팽이신경 → 뇌. 외이에서는 공기 압력파, 중이에서는 뼈의 진동, 내이에서는 액체 파동으로 가고, 전기 신호로 나갑니다.
라벨 있는 귀 그림에는 무엇이 들어가야 하나요?
최소한 귓바퀴, 외이도, 고막, 이소골 세 개, 달팽이관, 반고리관, 유스타키오관, 청신경입니다. 더 자세한 정답지는 난원창과 정원창, 전정, 측두골을 더하고 외이, 중이, 내이를 괄호로 묶습니다.
사람 몸에서 가장 작은 뼈는 무엇인가요?
중이의 등자뼈로, 길이 약 3 mm, 무게는 몇 밀리그램입니다. 다리 두 개와 타원형 발판이 말 등자 모양이라 이런 이름이 붙었고, 발판은 이소골 사슬 중 내이에 닿는 유일한 부분입니다.
