48웰 플레이트 템플릿 & 플레이트 맵 메이커
레이아웃을 설명하거나 빈 템플릿을 요청하면 출판 품질의 48웰 플레이트 그림이 나옵니다. A–F행, 1–8열의 6 × 8 그리드에 색상으로 구분한 그룹과 범례까지.
48웰 플레이트 그림 예시

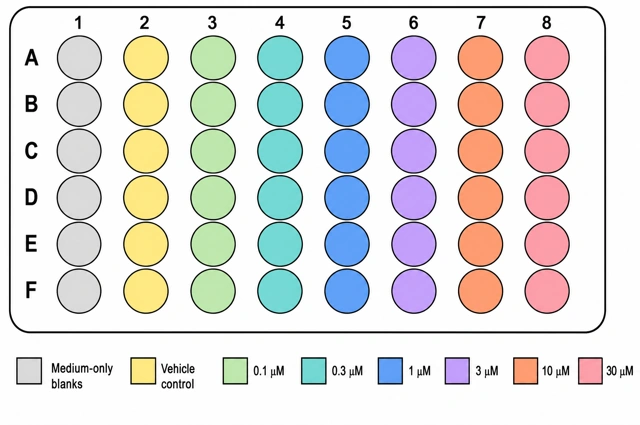

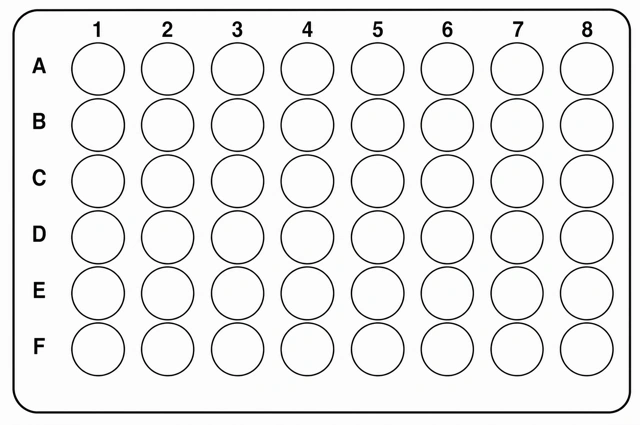

빈 템플릿과 농도 계열 플레이트 맵, 모두 실제 생성 결과입니다. 카드를 클릭하면 그 그림을 그린 프롬프트가 입력됩니다.
48웰 플레이트 템플릿이란?
48웰 플레이트 템플릿은 48웰 배양 플레이트의 그리드를 그린 그림입니다. A–F 6행과 1–8 8열로 배열되고, A1 웰은 왼쪽 위에 있습니다. 그룹별로 색을 칠하고 범례를 붙이면 각 웰의 처리·농도·대조군을 기록하는 플레이트 맵이 됩니다.
핵심 사실
- 48웰 플레이트는 6행(A–F) × 8열(1–8)입니다.
- 96웰 플레이트와 같은 ANSI/SLAS 풋프린트 127.76 × 85.48 mm라 같은 리더에 들어갑니다.
- Corning 48웰은 지름 11.0 mm, 배양 면적 약 0.95 cm²이며, Thermo Fisher는 1.1 cm²로 표기합니다.
- 배지량은 Corning이 웰당 0.19–0.285 mL, Thermo Fisher가 0.2–0.4 mL를 권장합니다.
48웰 플레이트 메이커는 어떻게 작동하나요?
레이아웃 설명하기
각 영역을 명시적인 범위로 적습니다. 예: 블랭크는 1열, 용매 대조군은 2열, 6개 농도는 3–8열, A–F행은 반복. 6 × 8 그리드와 헤더는 도구가 알고 있으며, 빈 요청이면 빈 템플릿이 나옵니다.
스타일 선택
기본은 흰 배경, 균일한 선 굵기, 범례를 갖춘 평면 출판용 그림입니다. 흑백 인쇄, 파스텔, 다크 슬라이드, 손그림, 3D 플레이트도 고를 수 있습니다.
다듬고 내보내기
그림은 워크스페이스에서 열립니다. 그룹 색 바꾸기, 캔버스에서 범례 편집, 레이아웃을 바꿔 다시 생성, 고해상도 내보내기가 가능합니다.
48웰 플레이트 치수·용량·세포 수
풋프린트는 규격화되어 있지만 웰 수치는 제조사 자료입니다. 값이 다르면 두 출처를 모두 적었습니다.
| 치수 | 값 | 출처 |
|---|---|---|
| 그리드 | 6행(A–F) × 8열(1–8) | 플레이트 관례 |
| 풋프린트 | 127.76 × 85.48 mm | ANSI/SLAS 1-2004 |
| 웰 지름(바닥) | 11.0 mm | Corning CLS-AN-209 |
| 웰당 배양 면적 | 0.95 cm²(Corning), 1.1 cm²(Thermo Fisher) | Corning CLS-AN-209, Thermo Fisher |
| 웰 총 용량 | 1.6 mL | Corning CLS-AN-209 |
| 작업 용량 | 0.19–0.285 mL(Corning), 0.2–0.4 mL(Thermo Fisher) | Corning CLS-AN-209, Thermo Fisher |
| 파종 밀도 | 웰당 약 0.03 × 10⁶ 세포 | Thermo Fisher |
| 컨플루언스 시 세포 수 | 웰당 약 0.12 × 10⁶ | Thermo Fisher |
| 웰 피치 | 규격 없음(제조사가 정함) | ANSI/SLAS 4-2004는 96·384·1536웰만 다룸 |
세포 수는 세포주에 따라 다릅니다. 파종 수와 컨플루언스 수치는 출발점으로 삼고, 웰 치수는 사용한 플레이트의 데이터시트에서 가져오세요.
48웰 vs 24웰 vs 96웰 플레이트
세 형식은 풋프린트가 같습니다. 24→48→96웰로 갈수록 웰당 배양 면적이 대략 절반씩 줄어, 조건당 세포 수 대신 플레이트당 조건 수가 늘어납니다.
| 항목 | 24웰 | 48웰 | 96웰 |
|---|---|---|---|
| 그리드 | 4행 × 6열 | 6행 × 8열 | 8행 × 12열 |
| 행 문자 | A–D | A–F | A–H |
| 배양 면적(Corning) | 1.9 cm² | 0.95 cm² | 0.32 cm² |
| 작업 용량(Corning) | 0.38–0.57 mL | 0.19–0.285 mL | 100–200 µL |
| 일반 용도 | 배양, 형질감염, 이미징 | 배양, 소규모 처리 스크리닝 | ELISA, qPCR, 분석 |
배양 면적과 용량은 Corning 애플리케이션 노트 CLS-AN-209(평저 플레이트) 기준입니다.
48웰 플레이트 그림은 어디에 쓰이나요?
48웰 플레이트는 배양용과 분석용 사이의 형식이며, 그 맵은 대개 처리 계열을 기록합니다.
용량-반응·독성 계열
8열에 용매 대조군, 블랭크, 6개 농도를, 6행에 반복을 둡니다. 맵 한 장으로 설계 전체가 보입니다.
프로토콜과 SOP
프로토콜에 플레이트 그림이 있으면 모든 작업자가 같은 레이아웃을 따르게 되어, 행이 바뀌거나 농도가 뒤섞이는 일을 막습니다.
방법 그림
범례가 있는 색상 맵은 웰 범위를 나열한 문단보다 명확하게 레이아웃을 패널 하나로 보여 줍니다.
48웰 플레이트에 관한 자주 묻는 질문
48웰 플레이트는 몇 행 몇 열인가요?
A–F의 6행과 1–8의 8열로, 6 × 8 = 48웰입니다. 웰은 왼쪽 위 A1부터 오른쪽 아래 F8까지입니다.
48웰 플레이트 웰 하나의 면적은?
Corning 기준 약 0.95 cm², Thermo Fisher 기준 1.1 cm²이며, Corning 웰의 바닥 지름은 11.0 mm입니다. 면적으로 정규화한다면 이 차이가 중요하니 사용하는 플레이트의 데이터시트를 쓰세요.
48웰 플레이트에는 배지를 얼마나 넣나요?
Corning은 웰당 0.19–0.285 mL(총 용량 1.6 mL), Thermo Fisher는 성장 배지 0.2–0.4 mL를 권장합니다.
48웰 플레이트에 세포를 몇 개 파종하나요?
Thermo Fisher 기준값은 웰당 약 0.03 × 10⁶ 세포이며, 컨플루언스에서 약 0.12 × 10⁶에 이릅니다. 세포 크기와 배가 시간에 맞춰 조정하세요.
48웰 플레이트의 치수는?
96웰 플레이트와 같은 ANSI/SLAS 1-2004 풋프린트 127.76 × 85.48 mm라 같은 리더와 홀더에 맞습니다. 웰 피치는 규격에 없으며(ANSI/SLAS 4-2004는 96·384·1536웰만 다룸) 제조사마다 정합니다.
48웰 레이아웃은 어떻게 설명하나요?
범위를 명시하세요. “블랭크는 1열, 용매 대조군은 2열, 0.1–30 µM은 3–8열, A–F행은 반복”이라고 쓰면 각 그룹이 정확히 배치됩니다. “6개 농도를 6반복으로”는 계산을 모델에 맡기는 셈입니다.
빈 48웰 플레이트 템플릿을 만들 수 있나요?
네. 빈 템플릿을 요청하면 A–F행, 1–8열의 빈 6 × 8 그리드가 나옵니다. 인쇄하거나 워크스페이스에서 주석을 달 수 있습니다.
다른 플레이트 형식도 그릴 수 있나요?
네. 384·96·24·12·6웰 플레이트에도 각각 페이지가 있으며, 어느 페이지에서든 설명에 형식을 적으면 그 형식으로 그립니다.
출처
- Surface Areas and Recommended Medium Volumes for Corning Cell Culture Vessels (CLS-AN-209) — Corning Life Sciences
- Useful Numbers for Cell Culture — Thermo Fisher Scientific
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
