6웰 플레이트 템플릿 & 레이아웃 메이커
레이아웃을 설명하거나 빈 템플릿을 요청하면 출판 품질의 6웰 플레이트 그림이 나옵니다. A–B행, 1–3열의 2 × 3 그리드에 웰마다 조건별 색과 범례까지.
6웰 플레이트 그림 예시

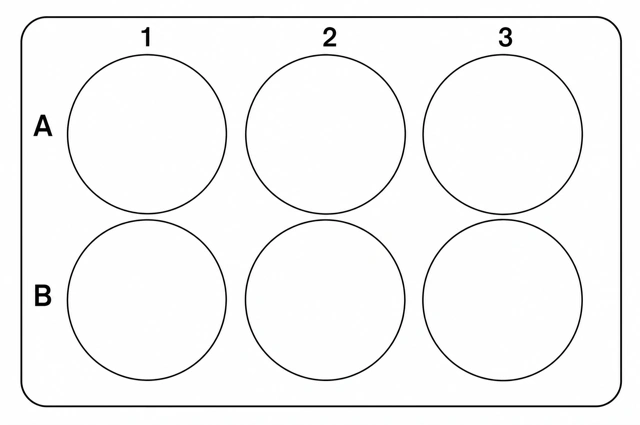

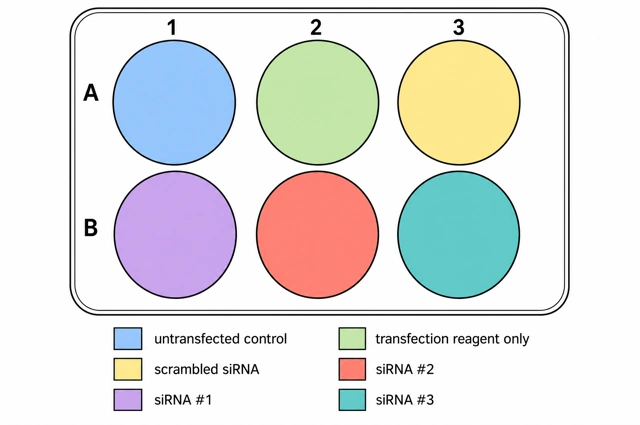

빈 템플릿과 siRNA 녹다운 레이아웃, 모두 실제 생성 결과입니다. 카드를 클릭하면 그 그림을 그린 프롬프트가 입력됩니다.
6웰 플레이트 템플릿이란?
6웰 플레이트 템플릿은 6웰 배양 플레이트를 그린 그림입니다. A와 B 2행과 1–3 3열로 배열되고, A1 웰은 왼쪽 위에 있습니다. 웰마다 조건별로 색을 칠하고 범례를 붙이면, 여섯 개의 큰 웰에 각각 무엇을 넣었는지 기록하는 플레이트 레이아웃이 됩니다.
핵심 사실
- 6웰 플레이트는 2행(A와 B) × 3열(1–3)입니다.
- 96웰 플레이트와 같은 ANSI/SLAS 풋프린트 127.76 × 85.48 mm입니다.
- Corning 6웰은 지름 34.8 mm, 배양 면적 약 9.5 cm²이며, Thermo Fisher는 9.6 cm²로 표기합니다.
- 배지량은 Corning이 웰당 1.9–2.9 mL, Thermo Fisher가 1–3 mL를 권장합니다.
6웰 플레이트 메이커는 어떻게 작동하나요?
레이아웃 설명하기
웰을 하나씩 지정합니다. 예: 대조군은 A1, 시약만은 A2, siRNA #1은 B1. 한 행을 한 조건에 줄 수도 있습니다. 2 × 3 그리드와 헤더는 도구가 알고 있으며, 빈 요청이면 빈 템플릿이 나옵니다.
스타일 선택
기본은 흰 배경, 균일한 선 굵기, 범례를 갖춘 평면 출판용 그림입니다. 흑백 인쇄, 파스텔, 다크 슬라이드, 손그림, 3D 플레이트도 고를 수 있습니다.
다듬고 내보내기
그림은 워크스페이스에서 열립니다. 웰 색 바꾸기, 캔버스에서 범례 편집, 레이아웃을 바꿔 다시 생성, 고해상도 내보내기가 가능합니다.
6웰 플레이트 치수·용량·세포 수
풋프린트는 규격화되어 있지만 웰 수치는 제조사 자료입니다. 값이 다르면 두 출처를 모두 적었습니다.
| 치수 | 값 | 출처 |
|---|---|---|
| 그리드 | 2행(A–B) × 3열(1–3) | 플레이트 관례 |
| 풋프린트 | 127.76 × 85.48 mm | ANSI/SLAS 1-2004 |
| 웰 지름(바닥) | 34.8 mm | Corning CLS-AN-209 |
| 웰당 배양 면적 | 9.5 cm²(Corning), 9.6 cm²(Thermo Fisher) | Corning CLS-AN-209, Thermo Fisher |
| 웰 총 용량 | 16.8 mL | Corning CLS-AN-209 |
| 작업 용량 | 1.9–2.9 mL(Corning), 1–3 mL(Thermo Fisher) | Corning CLS-AN-209, Thermo Fisher |
| 파종 밀도 | 웰당 약 0.3 × 10⁶ 세포 | Thermo Fisher |
| 컨플루언스 시 세포 수 | 웰당 약 1.2 × 10⁶ | Thermo Fisher |
| 웰 피치 | 규격 없음(제조사가 정함) | ANSI/SLAS 4-2004는 96·384·1536웰만 다룸 |
세포 수는 세포주에 따라 다릅니다. 파종 수와 컨플루언스 수치는 출발점으로 삼고, 웰 치수는 사용한 플레이트의 데이터시트에서 가져오세요.
6웰 vs 12웰 vs 24웰 플레이트
세 형식은 풋프린트가 같습니다. 6→12→24웰로 갈수록 웰당 배양 면적이 대략 절반씩 줄어, 조건당 세포 수 대신 플레이트당 조건 수가 늘어납니다.
| 항목 | 6웰 | 12웰 | 24웰 |
|---|---|---|---|
| 그리드 | 2행 × 3열 | 3행 × 4열 | 4행 × 6열 |
| 행 문자 | A–B | A–C | A–D |
| 배양 면적(Corning) | 9.5 cm² | 3.8 cm² | 1.9 cm² |
| 작업 용량(Corning) | 1.9–2.9 mL | 0.76–1.14 mL | 0.38–0.57 mL |
| 일반 용도 | 배양, 형질감염, 콜로니 | 배양, 형질감염, 커버글라스 | 배양, 형질감염, 이미징 |
배양 면적과 용량은 Corning 애플리케이션 노트 CLS-AN-209(평저 플레이트) 기준입니다.
6웰 플레이트 그림은 어디에 쓰이나요?
큰 웰 여섯 개는 단백질·RNA·콜로니 분석에 충분한 세포를 조건마다 확보해 주고, 조건이 적은 만큼 웰마다 라벨을 붙일 수 있습니다.
형질감염과 녹다운
대조군과 컨스트럭트를 웰마다 배치합니다. 나중에 웨스턴 블롯 레인을 맞춰 보는 기준이 이 레이아웃입니다.
콜로니 형성 분석과 스크래치 분석
넓은 웰에서 클론 형성 분석이나 상처 치유 분석을 하고, 결과 이미지 옆에서 각 웰과 처리를 연결합니다.
교육과 실험 노트
빈 6웰 템플릿은 손으로 쓸 수 있을 만큼 크게 인쇄되고, 채운 것은 그날 파종의 명확한 기록이 됩니다.
6웰 플레이트에 관한 자주 묻는 질문
6웰 플레이트는 몇 행 몇 열인가요?
A와 B의 2행과 1–3의 3열로, 2 × 3 = 6웰입니다. 웰은 왼쪽 위 A1부터 오른쪽 아래 B3까지입니다.
6웰 플레이트 웰 하나의 면적은?
Corning 기준 약 9.5 cm², Thermo Fisher 기준 9.6 cm²이며, Corning 웰의 바닥 지름은 34.8 mm로 35 mm 디시와 비슷합니다.
6웰 플레이트에는 배지를 얼마나 넣나요?
Corning은 웰당 1.9–2.9 mL(총 용량 16.8 mL), Thermo Fisher는 성장 배지 1–3 mL를 권장합니다. 웰당 2 mL가 흔히 쓰는 값입니다.
6웰 플레이트에 세포를 몇 개 파종하나요?
Thermo Fisher 기준값은 웰당 약 0.3 × 10⁶ 세포이며, 컨플루언스에서 약 1.2 × 10⁶에 이릅니다. 세포 크기와 배가 시간에 맞춰 조정하세요.
6웰 플레이트의 치수는?
96웰 플레이트와 같은 ANSI/SLAS 1-2004 풋프린트 127.76 × 85.48 mm입니다. 웰 피치는 규격에 없으며(ANSI/SLAS 4-2004는 96·384·1536웰만 다룸) 제조사마다 정합니다.
96웰 대신 6웰을 써야 할 때는 언제인가요?
조건마다 많은 세포가 필요할 때입니다. 단백질·RNA 추출, 웨스턴 블롯용 형질감염, 콜로니 형성 등. 조건이 많고 플레이트 리더로 읽는다면 96웰이 맞습니다.
6웰 레이아웃은 어떻게 설명하나요?
웰을 지정하세요. “대조군은 A1, 시약만은 A2, 대조 siRNA는 A3, siRNA #1–#3은 B1–B3”이라고 쓰면 각 조건이 고유한 색과 범례 항목으로 정확히 배치됩니다.
다른 플레이트 형식도 그릴 수 있나요?
네. 384·96·48·24·12웰 플레이트에도 각각 페이지가 있으며, 어느 페이지에서든 설명에 형식을 적으면 그 형식으로 그립니다.
출처
- Surface Areas and Recommended Medium Volumes for Corning Cell Culture Vessels (CLS-AN-209) — Corning Life Sciences
- Useful Numbers for Cell Culture — Thermo Fisher Scientific
- ANSI/SLAS 1-2004 (R2012) — Footprint Dimensions for Microplates — Society for Laboratory Automation and Screening
