Aufbau des Ohres als Schaubild
Beschriftete Schaubilder des Ohres: Außen-, Mittel- und Innenohr im Schnitt, die Gehörknöchelchen, der Weg des Schalls und unbeschriftete Vorlagen. Geeignet für Biologie- und Anatomieunterricht und zum Lernen, nicht für den klinischen Einsatz.
Aufbau des Ohres: Beispiele
Was jeder Prompt gezeichnet hat: den vollständigen Frontalschnitt des rechten Ohres mit den drei Abschnitten in Klammern, ein Schulohr mit acht Beschriftungen, Hammer, Amboss und Steigbügel in Nahaufnahme am ovalen Fenster und den Weg des Schalls in sieben nummerierten Schritten. Klicken Sie auf eine Karte, um ihren Prompt zu laden und zu bearbeiten.

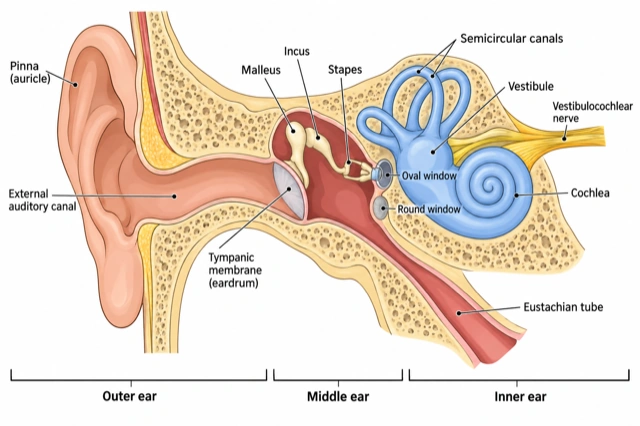

Ohr beschriftet: die Teile des Ohres und ihre Funktionen
Jedes Teil des beschrifteten Ohres, der Abschnitt, zu dem es gehört, und was es tut, von außen nach innen.
| Teil | Abschnitt | Funktion |
|---|---|---|
| Ohrmuschel (Auricula) | Außenohr | Klappe aus elastischem Knorpel, die Schall sammelt und hilft zu erkennen, ob er von vorn oder hinten kommt |
| Äußerer Gehörgang | Außenohr | Leitet den Schall etwa 2,5 cm zum Trommelfell; seine Drüsen bilden Ohrschmalz |
| Trommelfell (Membrana tympani) | Grenze Außen-/Mittelohr | Dünne Membran, die mit dem Schall schwingt und den Hammer bewegt |
| Hammer (Malleus) | Mittelohr | Erstes Gehörknöchelchen; sein Griff ist am Trommelfell befestigt |
| Amboss (Incus) | Mittelohr | Mittleres Gehörknöchelchen, verbindet Hammer und Steigbügel |
| Steigbügel (Stapes) | Mittelohr | Letztes Gehörknöchelchen; seine Fußplatte schwingt im ovalen Fenster und drückt auf die Flüssigkeit der Hörschnecke |
| Ovales Fenster | Grenze Mittel-/Innenohr | Membranbedeckte Öffnung, durch die die Schwingung in die Hörschnecke gelangt |
| Rundes Fenster | Grenze Mittel-/Innenohr | Wölbt sich nach außen, um die Druckwelle abzufangen, nachdem sie die Hörschnecke durchlaufen hat |
| Ohrtrompete (Eustachische Röhre) | Mittelohr zum Nasenrachen | Lässt Luft hinein und hinaus, damit der Druck beiderseits des Trommelfells gleich bleibt; entwässert das Mittelohr |
| Hörschnecke (Cochlea) | Innenohr | Gewundene, flüssigkeitsgefüllte Röhre, deren Haarzellen Schwingung in Nervensignale zum Hören umwandeln |
| Vorhof (Vestibulum) | Innenohr | Enthält Utriculus und Sacculus, die Kopfneigung und geradlinige Beschleunigung wahrnehmen |
| Bogengänge | Innenohr | Drei flüssigkeitsgefüllte, rechtwinklig stehende Schleifen, die Drehungen des Kopfes wahrnehmen |
| Hör- und Gleichgewichtsnerv (VIII. Hirnnerv) | Innenohr zum Hirnstamm | Leitet Hörsignale aus der Hörschnecke und Gleichgewichtssignale aus Vorhof und Bogengängen |
| Schläfenbein | Um alle drei | Der Schädelknochen, der Gehörgang, Mittelohr und Innenohr beherbergt |
Schulblätter fassen die drei Gehörknöchelchen oft zu einer Beschriftung zusammen und nennen den Hör- und Gleichgewichtsnerv einfach Hörnerv. Anatomiekurse trennen sie und ergänzen Vorhof und beide Fenster. Nennen Sie die Begriffe Ihres Kurses, und nur diese werden gezeichnet.
Innenohr, Mittelohr, Außenohr: welches Schaubild zeichnen
Die meisten Suchen gelten einem Abschnitt des Ohres oder einem Weg hindurch. Das sind die gefragten Versionen und die Teile, die jede zeigen sollte.
Innenohr
Das knöcherne Labyrinth im Schläfenbein und darin das häutige Labyrinth. Hören: die Hörschnecke (Cochlea) mit etwa zweieinhalb Windungen, quer geschnitten, um Scala vestibuli, Ductus cochlearis mit dem Corti-Organ auf der Basilarmembran und Scala tympani zu zeigen. Gleichgewicht: der Vorhof (Vestibulum) mit Utriculus und Sacculus und die drei rechtwinklig stehenden Bogengänge, jeder mit einer erweiterten Ampulle. Perilymphe füllt den knöchernen Teil, Endolymphe den häutigen.
Mittelohr
Die luftgefüllte Paukenhöhle zwischen Trommelfell und Innenohr: Hammer, Amboss und Steigbügel, das ovale Fenster über dem runden Fenster an der Innenwand, die Mündung der Ohrtrompete vorn und die Warzenfortsatzzellen hinten. Vollere Versionen ergänzen die zwei kleinen Muskeln: den M. tensor tympani am Hammer und den M. stapedius am Steigbügel, den kleinsten Skelettmuskel des Körpers.
Teile des Außenohres
Das äußere Ohr von der Seite, die Version, die viele mit „Ohrmuschel Aufbau“ suchen: der gebogene Rand oder Helix, die innere Leiste oder Anthelix, die Mulde Concha, die in den Gehörgang führt, die kleine Klappe davor, der Tragus, gegenüber der Antitragus, Fossa scaphoidea und Fossa triangularis und unten das weiche Ohrläppchen, der einzige Teil ohne Knorpel.
Gehörgang
Der äußere Gehörgang, etwa 2,5 cm lang und S-förmig, von der Concha bis zum Trommelfell. Sein äußeres Drittel hat Knorpelwände mit Haaren und Ohrschmalzdrüsen; die inneren zwei Drittel verlaufen durch Knochen und sind mit dünner Haut ausgekleidet. Das Trommelfell verschließt ihn schräg, deshalb ist der Gehörgang am Boden länger als am Dach.

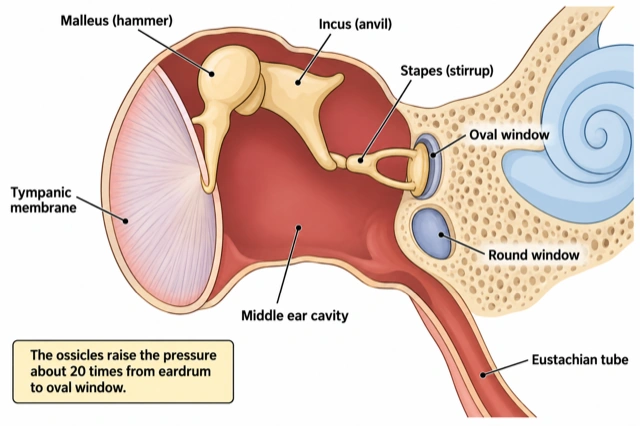

Gehörknöchelchen
Die drei Gehörknöchelchen groß gezeichnet: der Hammer (Malleus) mit seinem Griff im Trommelfell und dem Kopf im Kuppelraum des Mittelohres, der Amboss (Incus) mit Körper und langem Fortsatz und der Steigbügel (Stapes) mit Kopf, zwei Schenkeln und ovaler Fußplatte im ovalen Fenster. Der Steigbügel ist etwa 3 mm lang, der kleinste Knochen des Körpers. Zwei kleine Gelenke verbinden die drei.

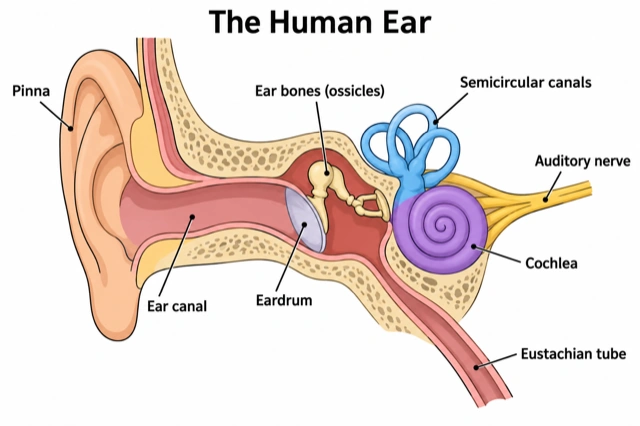

Ohr einfach
Für eine erste Stunde reichen sechs bis acht Begriffe: Ohrmuschel, Gehörgang, Trommelfell, Gehörknöchelchen, Hörschnecke, Bogengänge, Hörnerv und Ohrtrompete. Die drei Knöchelchen dürfen sich eine Beschriftung teilen, Vorhof und Fenster bleiben weg. Halten Sie die Hörschnecke im Innenohr und lassen Sie die Ohrtrompete zum Rachen hinunterlaufen: die zwei Stellen, an denen ein vereinfachtes Ohr am häufigsten falsch ist.
Ohr beschriftet vs. unbeschriftet
Das beschriftete Ohr ist die Lösung; das unbeschriftete Ohr ist dieselbe Zeichnung mit leeren Linien, für einen Test oder zum Beschriften aus dem Gedächtnis. Nehmen Sie für beide dieselbe Zeichnung, damit die Hinweislinien übereinstimmen. Arbeitsblätter der Sekundarstufe I haben meist 8–10 Begriffe; ein Anatomie-Praktikumsblatt geht auf 14 oder mehr, mit Fenstern, Vorhof und Nerv.
Anatomie des Ohres mit Schläfenbein
Die Version für den Anatomiekurs: das Ohr im Felsenbein (Pars petrosa des Schläfenbeins), der innere Gehörgang mit dem Hör- und Gleichgewichtsnerv und daneben dem Gesichtsnerv, die Chorda tympani quer durch das Mittelohr, der Warzenfortsatz hinten und die Ohrtrompete, die in den Nasenrachen mündet. Sagen Sie „linkes Ohr“ oder „rechtes Ohr“, denn ein Frontalschnitt ist zwischen beiden gespiegelt.

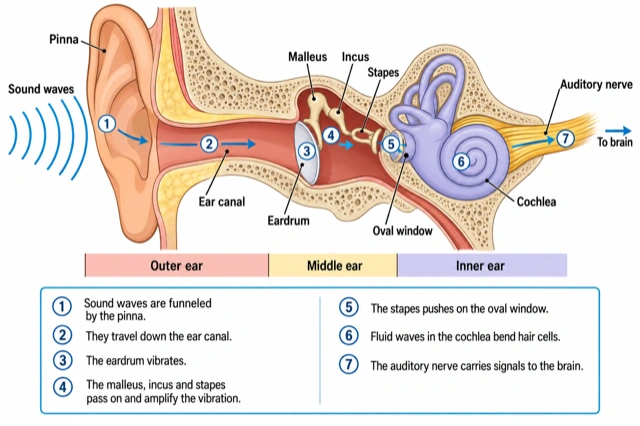

Weg des Schalls durch das Ohr
Der Hörweg in nummerierten Schritten: Die Ohrmuschel leitet den Schall in den Gehörgang, das Trommelfell schwingt, Hammer, Amboss und Steigbügel geben die Schwingung weiter, der Steigbügel bewegt das ovale Fenster, eine Flüssigkeitswelle läuft durch die Hörschnecke und biegt Haarzellen auf der Basilarmembran, und der Hörnerv leitet das Signal zum Hirnstamm und zur Hörrinde. Hohe Töne erreichen ihr Maximum nahe der Basis der Hörschnecke, tiefe nahe ihrer Spitze.
Was sind die drei Teile des Ohres?
Das Ohr hat drei Teile: Das Außenohr (Ohrmuschel, Gehörgang und Trommelfell) sammelt den Schall, das Mittelohr (Hammer, Amboss und Steigbügel in einer luftgefüllten Höhle) leitet ihn weiter, und das Innenohr (Hörschnecke, Vorhof und Bogengänge) wandelt ihn in Nervensignale um und nimmt das Gleichgewicht wahr. Ein Schaubild des Ohres ist meist ein Frontalschnitt durch alle drei, sodass sich der Weg von der Ohrmuschel bis zum Hör- und Gleichgewichtsnerv in einem Bild verfolgen lässt. Die Abbildungen auf dieser Seite sind für Unterricht und Lernen gezeichnet, nicht für den klinischen Einsatz.
Kernfakten
- Der Steigbügel ist der kleinste Knochen des menschlichen Körpers, etwa 3 mm lang. Mit Hammer und Amboss überträgt er die Schwingung vom Trommelfell auf das ovale Fenster.
- Das Mittelohr erhöht den Schalldruck etwa um das 20-Fache. Das Trommelfell ist rund 17-mal größer als die Steigbügelplatte, und die Hebelwirkung der Gehörknöchelchen bringt noch etwas mehr, genug, um Flüssigkeit statt Luft zu bewegen.
- Der Mensch hört etwa 20 bis 20.000 Hz. Die Basilarmembran sortiert Tonhöhen nach Ort: Hohe Frequenzen bewegen sie nahe der Basis der Hörschnecke, tiefe nahe der Spitze.
- Die Hörschnecke hat etwa zweieinhalb Windungen, ausgerollt rund 35 mm Länge. Ihr Corti-Organ trägt etwa 3.500 innere und 12.000 äußere Haarzellen.
- Das halbe Innenohr dient dem Gleichgewicht, nicht dem Hören. Utriculus und Sacculus nehmen Neigung und geradlinige Beschleunigung wahr, die drei Bogengänge Drehung.
Ohr beschriften: ein unbeschriftetes Ohr zum Ausfüllen
Das beschriftete Ohr oben mit vierzehn leeren Antwortlinien und den drei Abschnittsklammern ohne Namen. Die vier Stellen, die Schüler am häufigsten verwechseln:
- 1
Hammer, Amboss, Steigbügel
Drei kurze Linien über dem Mittelohr: Hammer am Trommelfell, Amboss in der Mitte, Steigbügel am Fenster.
- 2
Ovales vs. rundes Fenster
Von den zwei Linien an der Wand der Hörschnecke ist die obere das ovale Fenster, unter der Steigbügelplatte.
- 3
Vorhof vs. Hörschnecke
Die fliederfarbene Kammer unter den Bogengängen ist der Vorhof; die grüne Spirale darunter und davor die Schnecke.
- 4
Knochen und Klammern
Der graue Knochen um alles ist das Schläfenbein; die Klammern heißen Außen-, Mittel- und Innenohr.
Außenohr vs. Mittelohr vs. Innenohr
Das Außenohr leitet den Schall durch Luft, das Mittelohr durch Knochen, und das Innenohr durch Flüssigkeit, bevor es ihn in Nervensignale umwandelt. Jeder Abschnitt endet an einer Membran: Das Trommelfell schließt das Außenohr ab, ovales und rundes Fenster schließen das Mittelohr ab.
| Außenohr | Mittelohr | Innenohr | |
|---|---|---|---|
| Teile | Ohrmuschel, Gehörgang, Außenseite des Trommelfells | Hammer, Amboss, Steigbügel, Paukenhöhle, Ohrtrompete | Hörschnecke, Vorhof, Bogengänge |
| Gefüllt mit | Luft, nach außen offen | Luft, belüftet über die Ohrtrompete | Flüssigkeit: Perilymphe und Endolymphe |
| Schall läuft als | Druckwellen in Luft | Schwingung von drei Knochen | Flüssigkeitswellen, dann Nervenimpulse |
| Aufgabe | Schall sammeln und leiten | Verstärken und weitergeben | Tonhöhe und Lautstärke erfassen; Gleichgewicht wahrnehmen |
| Hörverlust bei Ausfall | Schallleitungsschwerhörigkeit | Schallleitungsschwerhörigkeit | Schallempfindungsschwerhörigkeit |
Im Schaubild ist das Trommelfell die Grenze zwischen Außen- und Mittelohr, und die Steigbügelplatte im ovalen Fenster die Grenze zwischen Mittel- und Innenohr. Klammern, die das Trommelfell ins Mittelohr oder die Hörschnecke neben die Gehörknöchelchen setzen, sind das Erste, was man prüfen sollte.
Fragen zum Aufbau des Ohres
Welche Teile hat das Ohr?
Das Außenohr (Ohrmuschel, Gehörgang), das Trommelfell, das Mittelohr (Hammer, Amboss, Steigbügel und Ohrtrompete) und das Innenohr (Hörschnecke, Vorhof und Bogengänge), dazu der Hör- und Gleichgewichtsnerv zum Gehirn. Ein beschriftetes Ohr für den Anatomiekurs benennt außerdem ovales und rundes Fenster und das Schläfenbein darum.
Wie heißen die Teile des Außenohres?
Ohrmuschel (Auricula) und äußerer Gehörgang; an der Ohrmuschel selbst Helix, Anthelix, Concha, Tragus, Antitragus, Fossa scaphoidea und Fossa triangularis sowie das Ohrläppchen. Das Trommelfell sitzt am inneren Ende des Gehörgangs und gilt meist als Grenze zum Mittelohr.
Wie heißen die drei Knochen im Ohr?
Hammer (Malleus), Amboss (Incus) und Steigbügel (Stapes), in dieser Reihenfolge vom Trommelfell nach innen. Zusammen sind sie die Gehörknöchelchen. Der Hammer ist am Trommelfell befestigt, der Amboss verbindet ihn mit dem Steigbügel, und die Steigbügelplatte sitzt im ovalen Fenster der Hörschnecke.
Gehört das Trommelfell zum Außen- oder Mittelohr?
Es ist die Wand dazwischen. Seine Außenseite zeigt zum Gehörgang, seine Innenseite zur Paukenhöhle, an der der Hammergriff befestigt ist; die meisten Schaubilder lassen die Klammer des Außenohres am Trommelfell enden und die des Mittelohres direkt dahinter beginnen.
Welcher Teil des Ohres ist für das Gleichgewicht zuständig?
Das Gleichgewichtsorgan im Innenohr: die drei Bogengänge, die Drehungen des Kopfes wahrnehmen, und Utriculus und Sacculus im Vorhof, die Neigung und geradlinige Bewegung wahrnehmen. Ihre Signale laufen über den vestibulären Anteil des Hör- und Gleichgewichtsnervs, neben den Hörsignalen aus der Hörschnecke.
Was macht die Hörschnecke?
Sie wandelt Schallschwingungen in Nervensignale um. Der Steigbügel drückt eine Welle durch die Flüssigkeit der gewundenen Schnecke; die Welle biegt die Haarzellen des Corti-Organs auf der Basilarmembran, und diese erregen den Hörnerv. Wo entlang der Windung die Welle ihr Maximum hat, verrät dem Gehirn die Tonhöhe: hohe Töne nahe der Basis, tiefe nahe der Spitze.
Was macht die Ohrtrompete?
Sie verbindet das Mittelohr mit dem Nasenrachen hinter der Nase, sodass Luft hinein- oder hinausströmen kann und der Druck beiderseits des Trommelfells gleich bleibt. Schlucken oder Gähnen öffnet sie; das ist das Knacken im Flugzeug. Sie entwässert auch das Mittelohr; bei kleinen Kindern ist sie kürzer und flacher.
Wie gelangt der Schall durch das Ohr?
Ohrmuschel → Gehörgang → Trommelfell → Hammer → Amboss → Steigbügel → ovales Fenster → Flüssigkeit der Hörschnecke → Haarzellen → Hörnerv → Gehirn. Im Außenohr läuft er als Luftdruckwelle, im Mittelohr als Knochenschwingung, im Innenohr als Flüssigkeitswelle und verlässt es als elektrisches Signal.
Was gehört auf ein beschriftetes Ohr?
Mindestens Ohrmuschel, Gehörgang, Trommelfell, die drei Gehörknöchelchen, Hörschnecke, Bogengänge, Ohrtrompete und Hörnerv. Ausführlichere Lösungen ergänzen ovales und rundes Fenster, Vorhof und Schläfenbein, mit Klammern für Außen-, Mittel- und Innenohr.
Was ist der kleinste Knochen des menschlichen Körpers?
Der Steigbügel im Mittelohr, etwa 3 mm lang und wenige Milligramm schwer. Seine zwei Schenkel und die ovale Fußplatte geben ihm die Bügelform, die ihm den Namen gibt; die Fußplatte ist der einzige Teil der Gehörknöchelchenkette, der das Innenohr berührt.
